适配NEMA23电机的五轴CNC加工设备结构

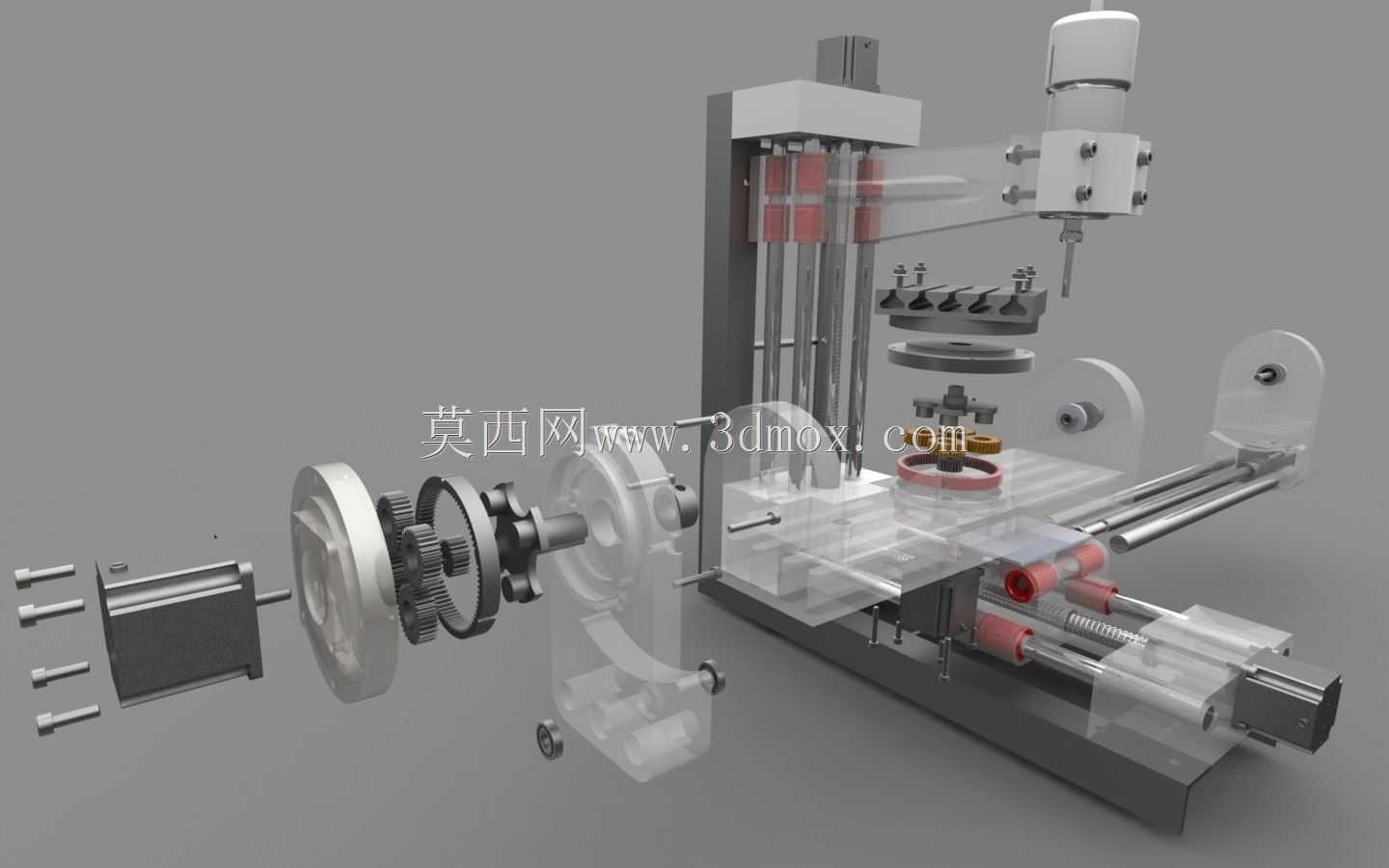

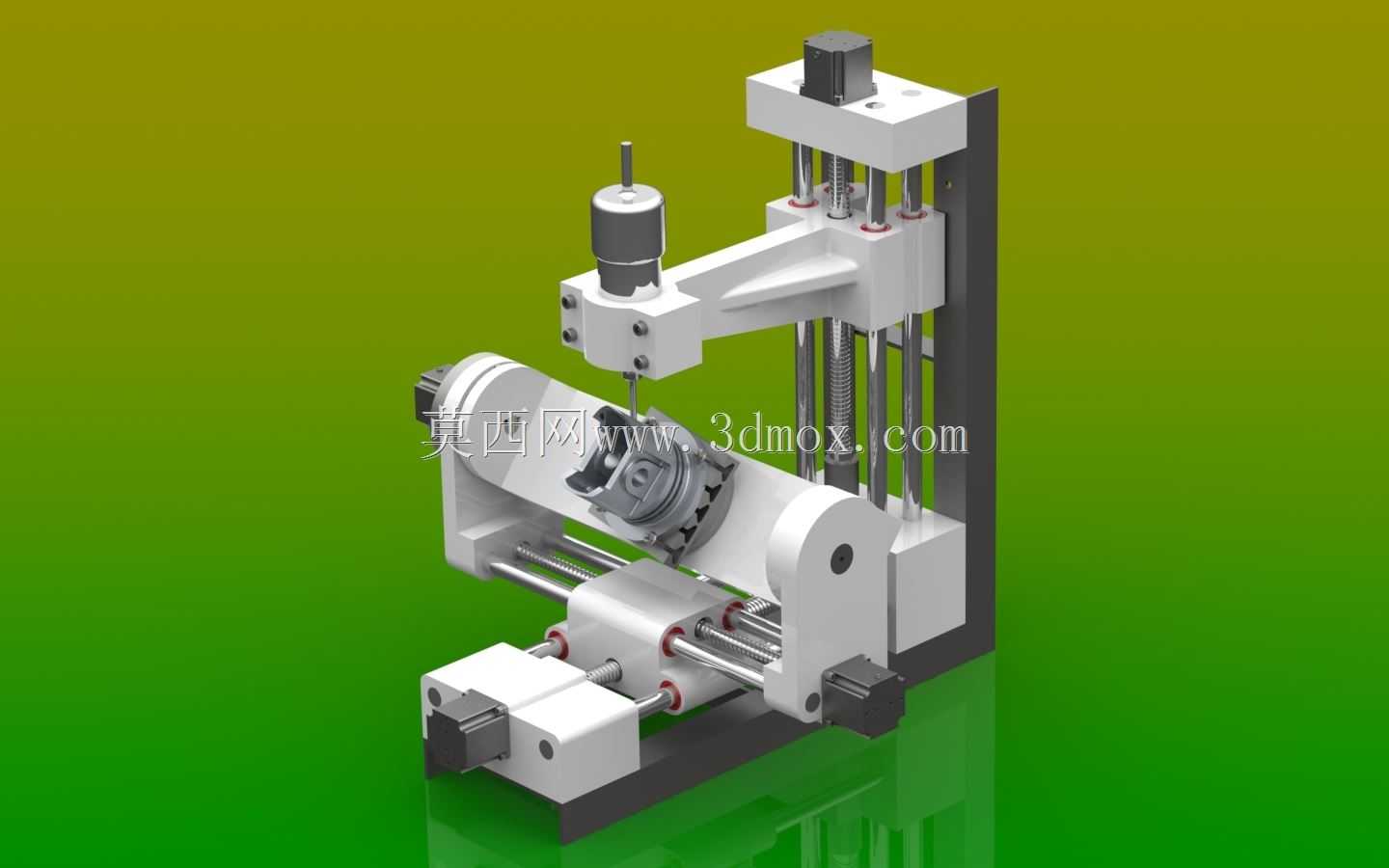

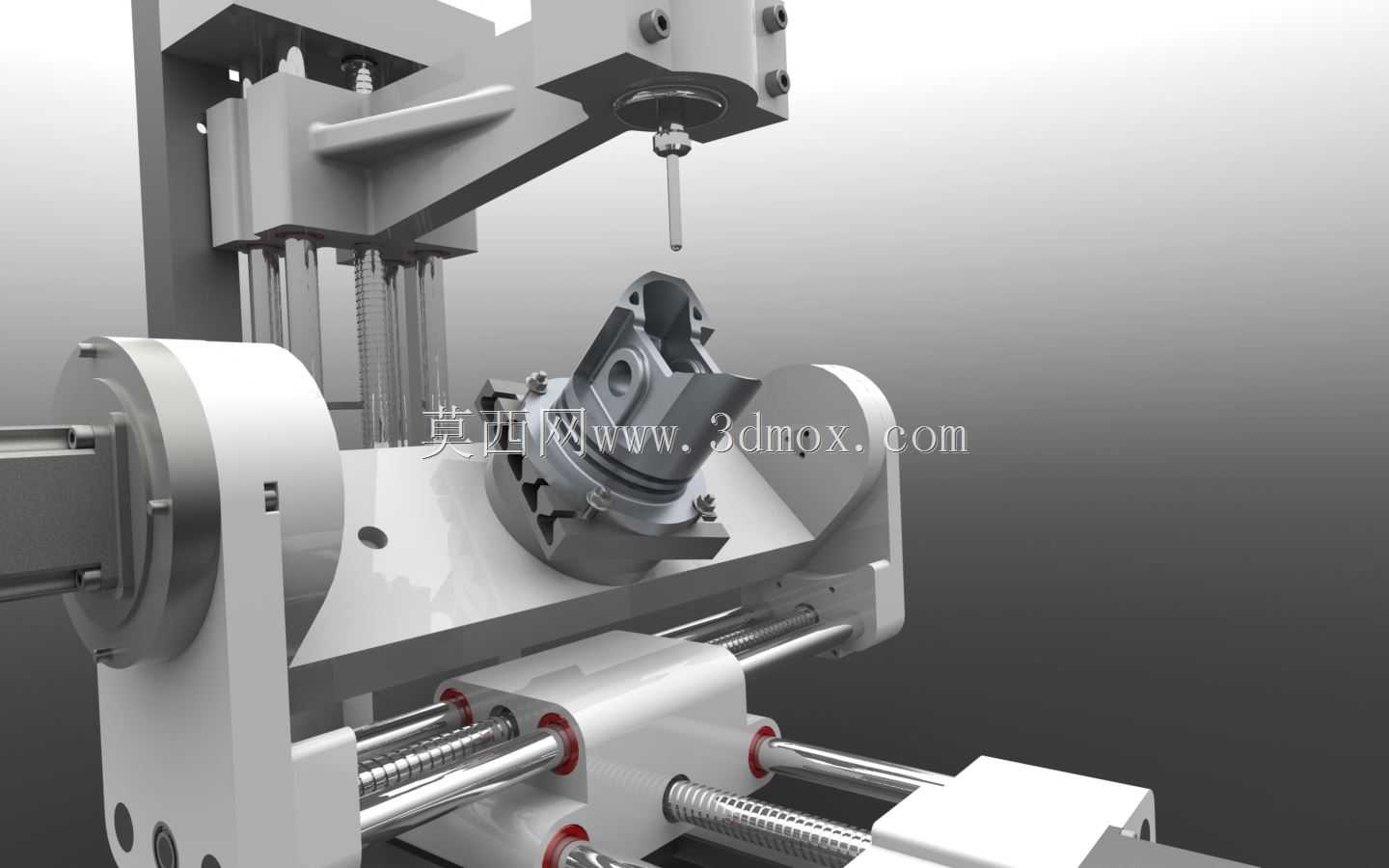

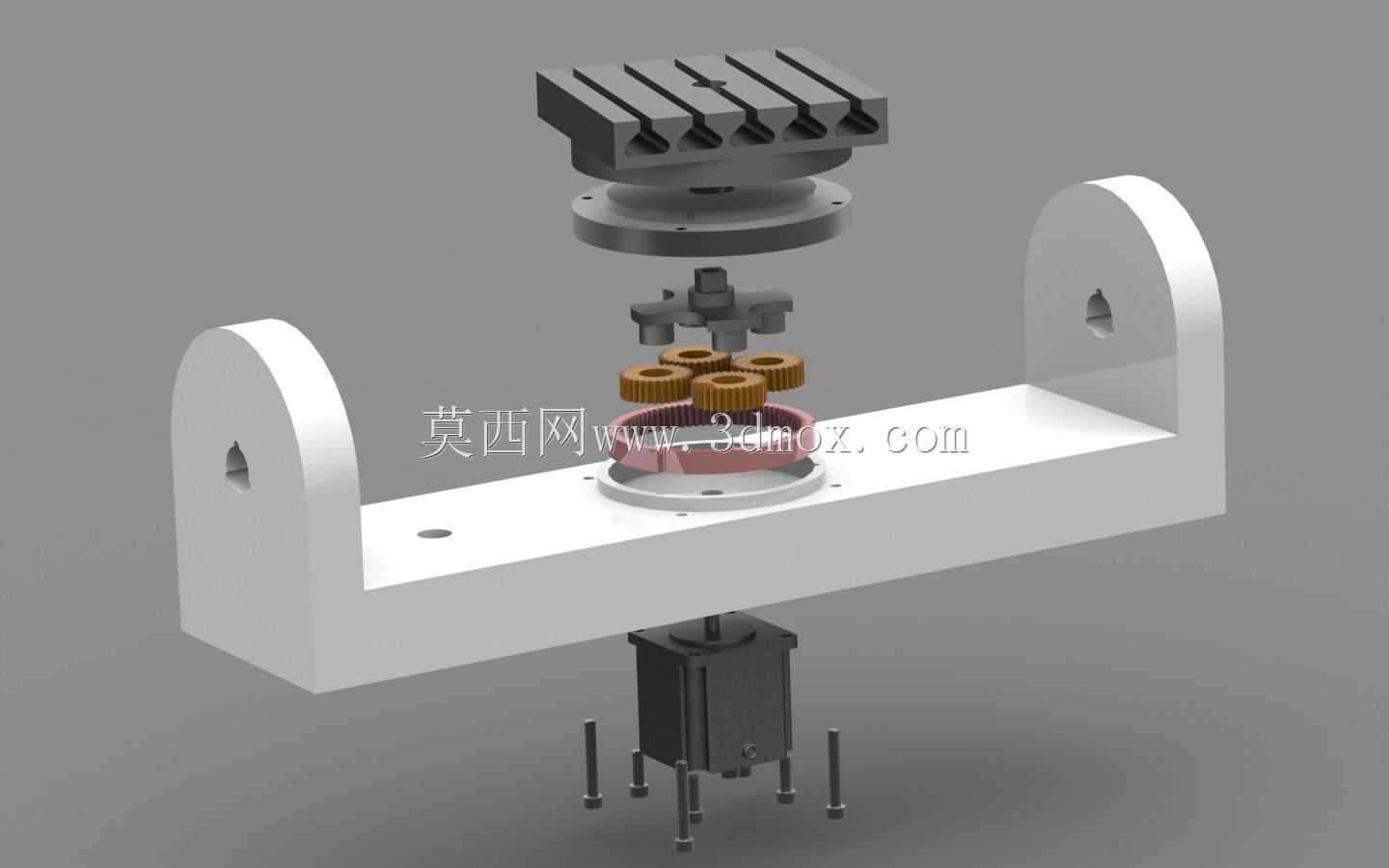

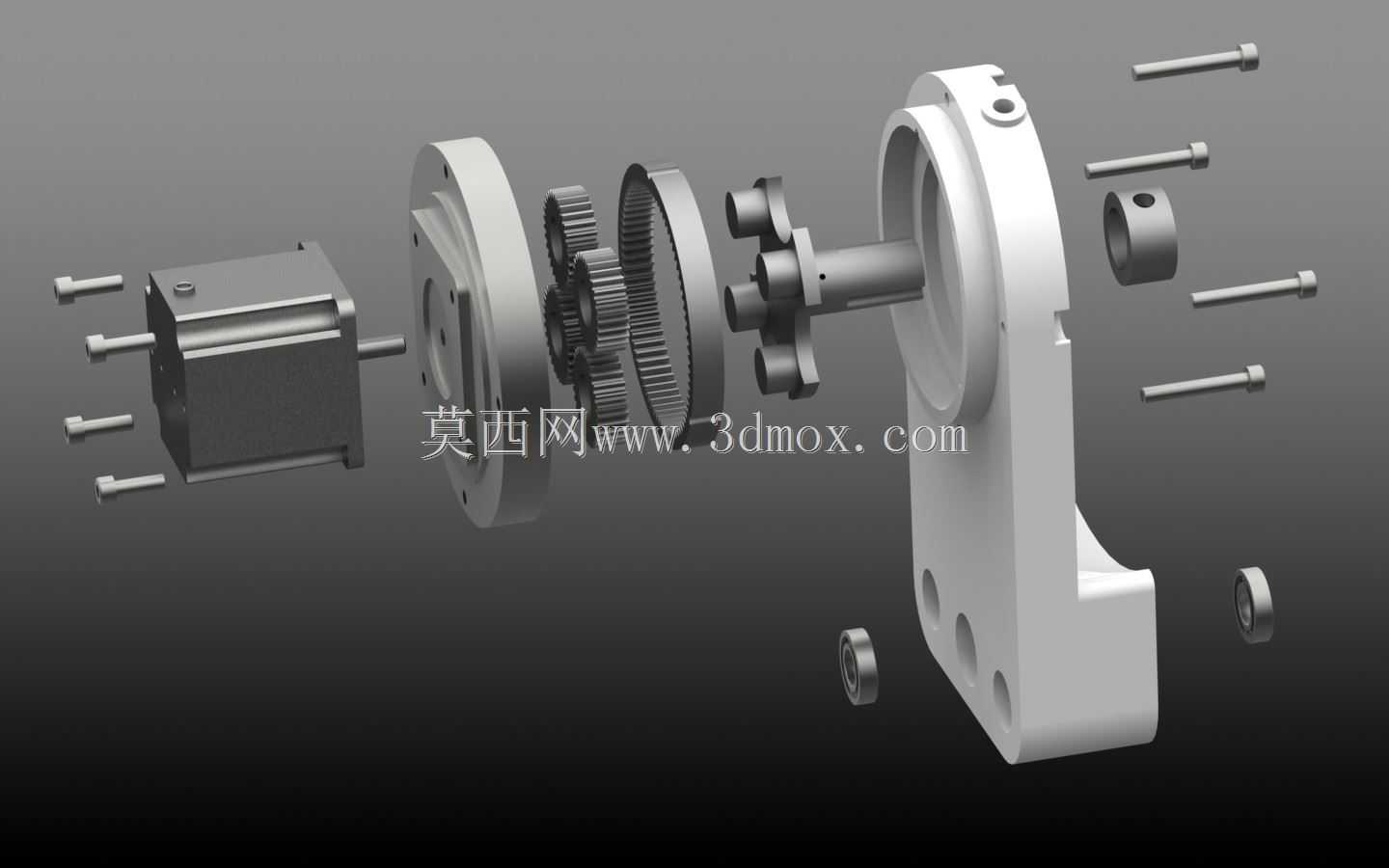

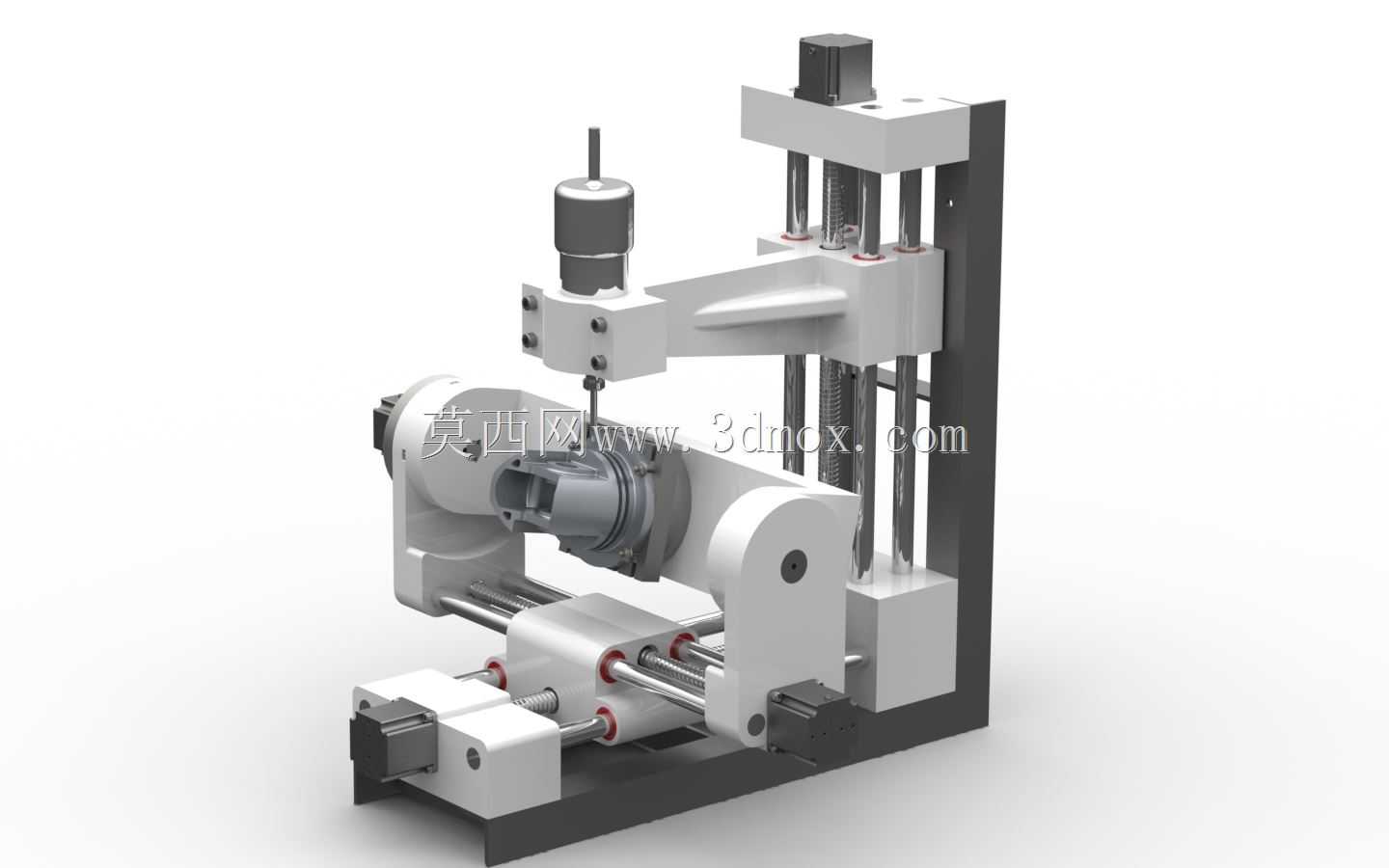

这套五轴加工结构的设计，最初是面向小尺寸精密零件的多面加工需求，适配NEMA23规格步进电机的安装接口，能覆盖小型五金件、精密结构件的一次装夹多工序加工场景，避免多次装夹带来的定位误差，在小型精密零件加工、教学实训设备开发、小型加工坊定制加工场景中都有适配空间。从结构布局来看，整套设备采用立式主轴搭配双回转工作台的布局，传动部分采用滚珠丝杠搭配线性导轨的组合，能保证进给过程的运动精度，丝杠的预紧结构设计可以抵消反向间隙，保证进给过程的定位精度满足精密加工要求。主轴部分预留了标准刀具装夹接口，可适配不同规格的铣削刀具，满足钻、铣、镗等多工序加工需求，主轴的安装座做了加强筋设计，能降低高速加工过程中的振动，提升加工表面质量。传动组件部分采用齿轮传动搭配同步带的组合，将电机的动力传递到各运动轴，齿轮部分做了等强度设计，在保证传动扭矩的前提下控制整体重量，各传动轴的轴承安装位预留了公差配合空间，装配时可通过调整垫片调整轴承预紧力，保证传动的平稳性。安装边界上，整套设备的底座采用整体式结构设计，安装孔位按照标准工业铝型材框架的间距设置，可直接固定在标准型材机架或者铸铁工作台上，各运动轴的行程做了硬限位设计，避免超程运动带来的结构损坏，电机安装位完全匹配NEMA23电机的安装尺寸，无需额外做转接板即可完成电机装配，降低改装和装配的成本。各运动轴的防护罩采用透明板材设计，既可以观察加工过程中的运行状态，也能阻挡加工过程中的切屑飞溅，提升操作安全性。从设计思路上，整套结构优先考虑了装配的便捷性，大部分连接部位采用标准紧固件，易损件都采用通用标准件，后期维护更换成本低，各运动部件的润滑通道都做了预留，日常维护时可直接通过注油孔完成润滑保养，无需拆解主体结构。回转工作台的定位采用端面定位搭配锁紧结构，在回转到位后可实现刚性锁紧，避免加工过程中出现回转位移，保证加工精度的稳定性。
