五轴数控加工主轴摆头结构设计

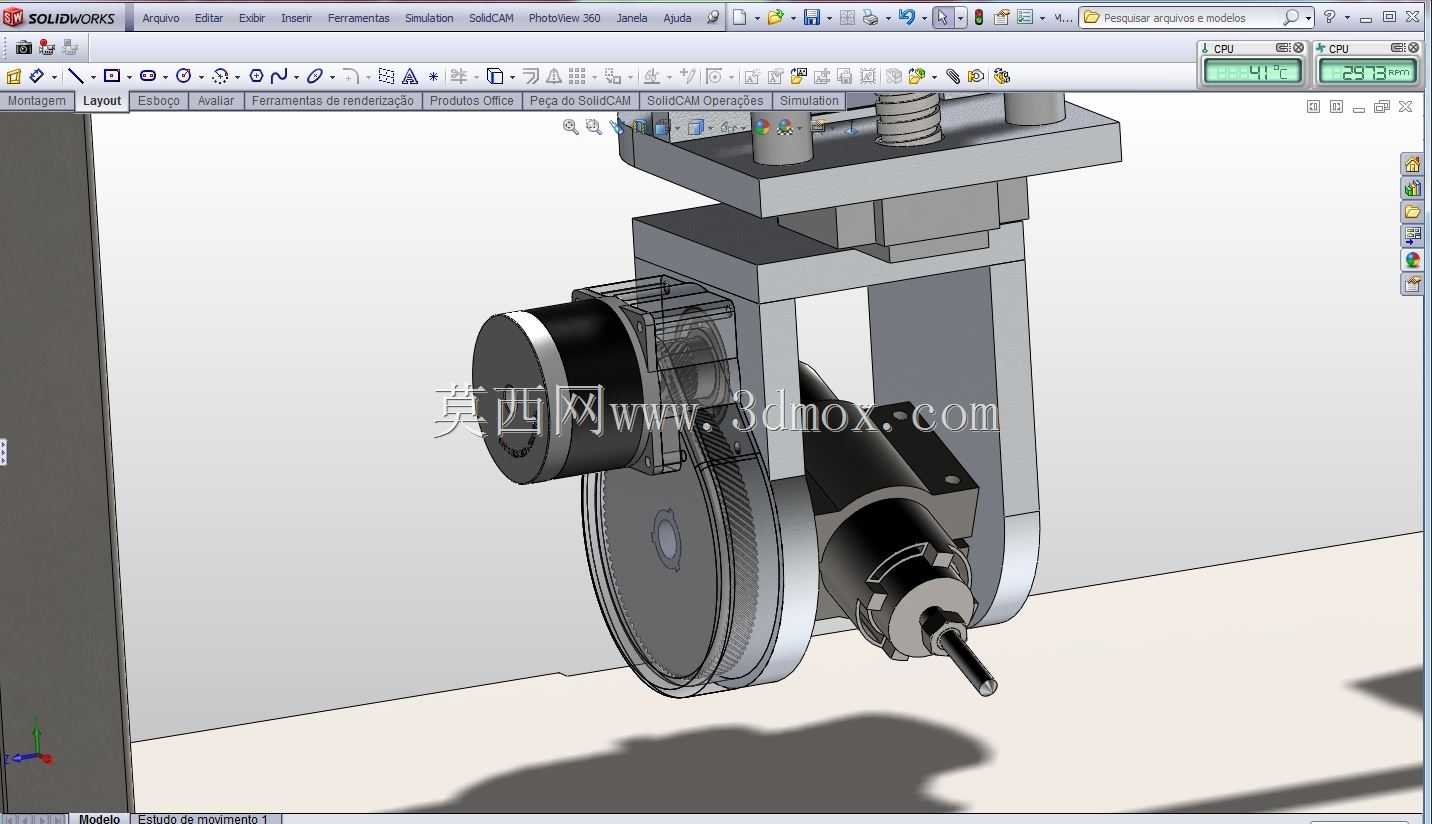

这套结构对应数控加工设备的核心摆头执行单元，主要适配多曲面复杂零件的精密加工场景，在航空航天薄壁结构件、精密模具型腔、医疗植入假体加工领域应用广泛，可在一次装夹定位后完成多面、多角度的连续切削作业，减少工件重复装夹带来的定位误差，提升复杂轮廓的加工精度与工序流转效率。从实际加工需求出发，该摆头采用双回转轴布局，可实现主轴在空间范围内的角度偏转，配合设备原有直线进给轴，完成刀具相对于工件的任意空间姿态调整，解决传统三轴加工无法处理的倒扣面、深腔侧壁、异形曲面的加工可达性问题，避免加工过程中刀具与工件、夹具的干涉碰撞。设计过程中优先考虑切削刚性与传动精度的平衡，回转支撑部位采用高刚性框架式结构，承载主轴切削过程中的径向与轴向切削力，减少重载切削下的结构形变；传动环节采用同步带传动结构，既可以将动力源的扭矩稳定传递至主轴，又能通过带传动的缓冲特性吸收切削过程中的振动，提升加工表面质量，同时将动力源布置在摆头框架的侧方位置，优化摆头整体的重量分布，降低回转驱动的负载，提升角度调整的响应速度。结构的安装边界与设备原有滑枕的连接接口做了适配设计，整体外轮廓在回转过程中不会超出滑枕的安装投影范围，避免摆头角度偏转时与设备工作台、防护结构发生干涉；主轴端的刀具夹持接口采用标准通用结构，可适配常规铣削、钻孔、攻丝等不同类型的切削刀具，无需额外定制专用夹具即可完成多工序加工。结构内部预留了冷却管路与走线空间，可适配主轴中心出水、刀具状态检测等附加功能的安装需求，满足不同加工场景下的功能扩展要求，整体结构的运动行程设计覆盖了常规五轴加工所需的摆角范围，可应对绝大多数复杂零件的加工姿态需求，无需额外增加辅助工装即可完成全工序加工。
