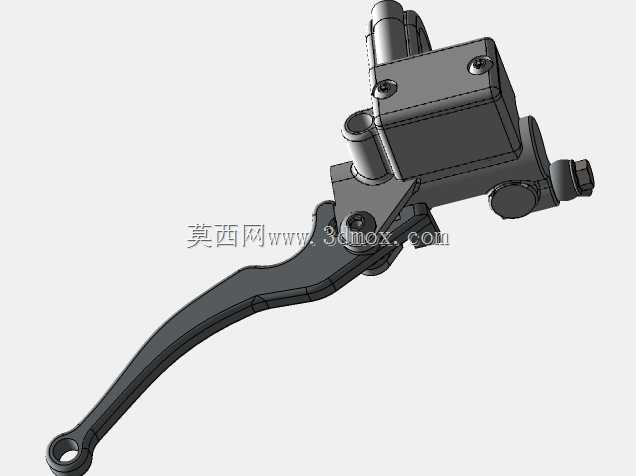

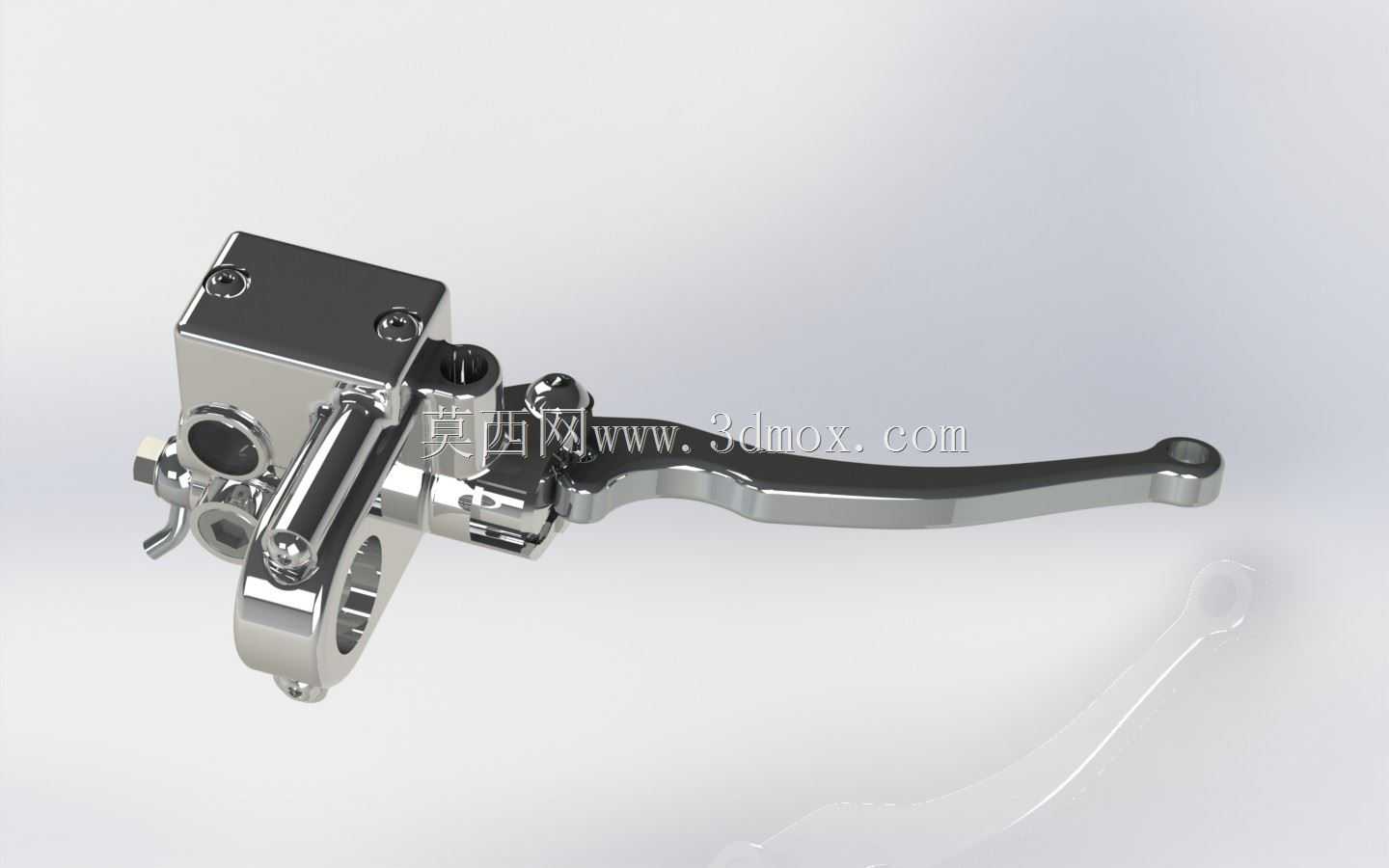

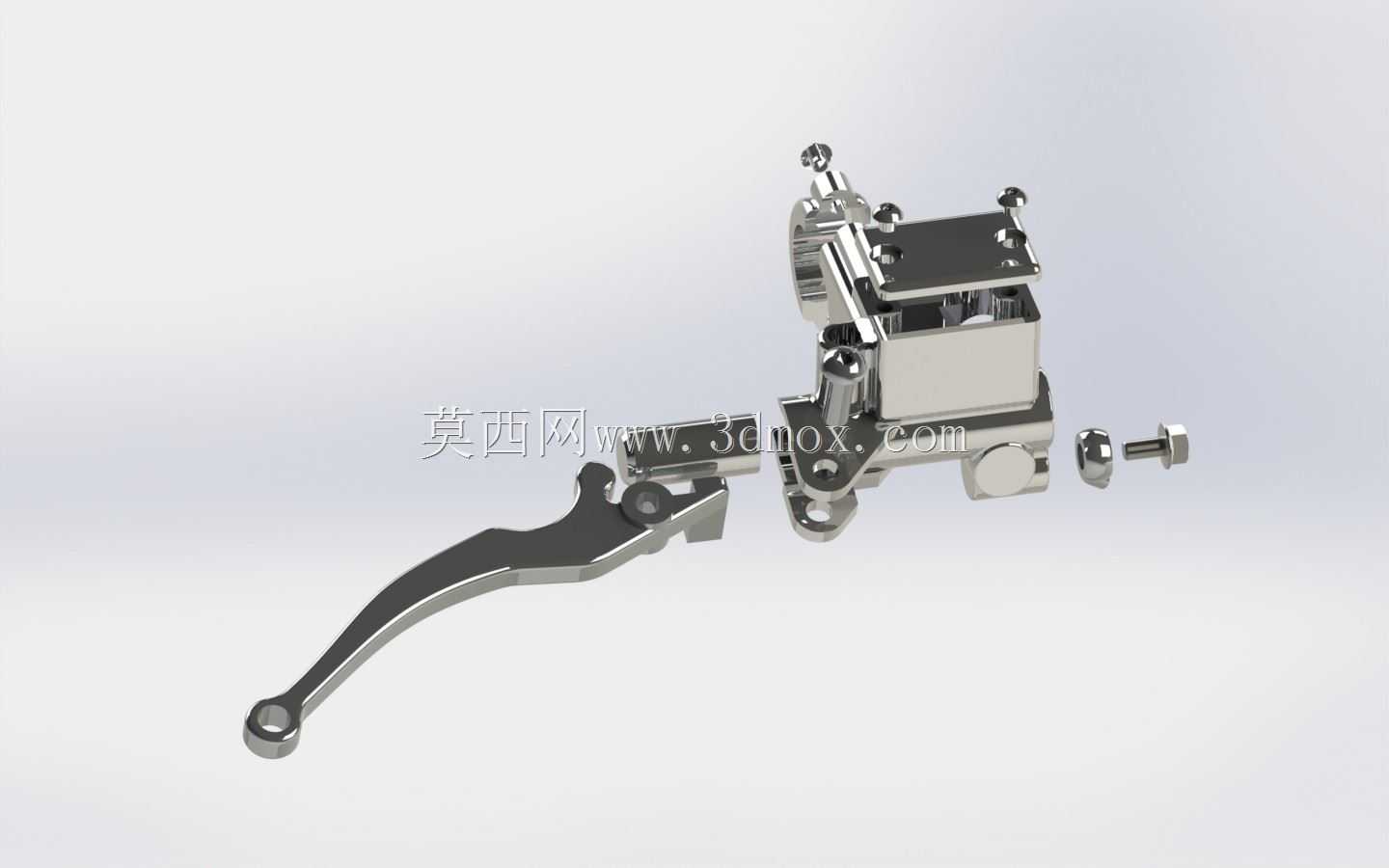

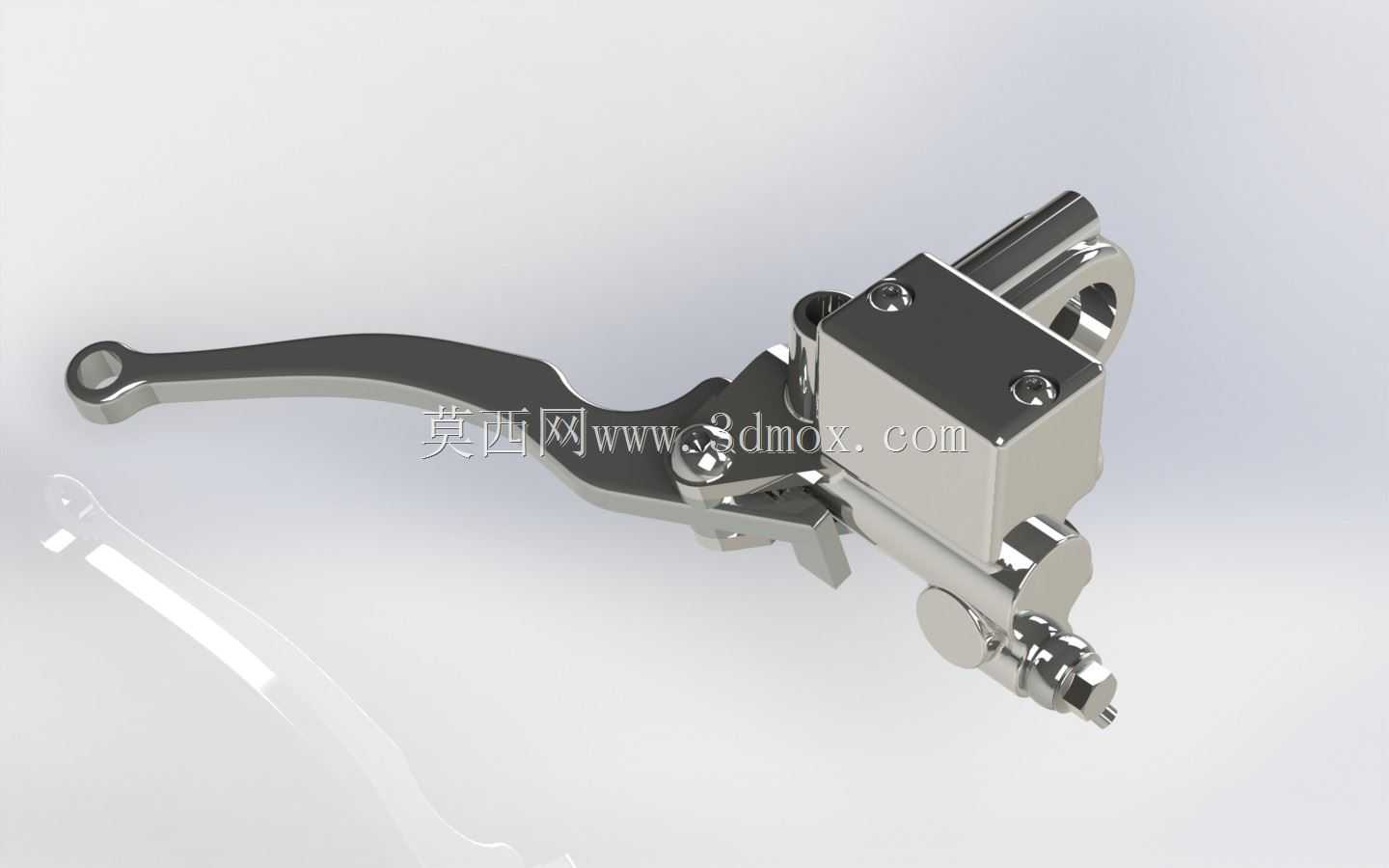

摩托车右置液压刹车手柄上泵总成结构

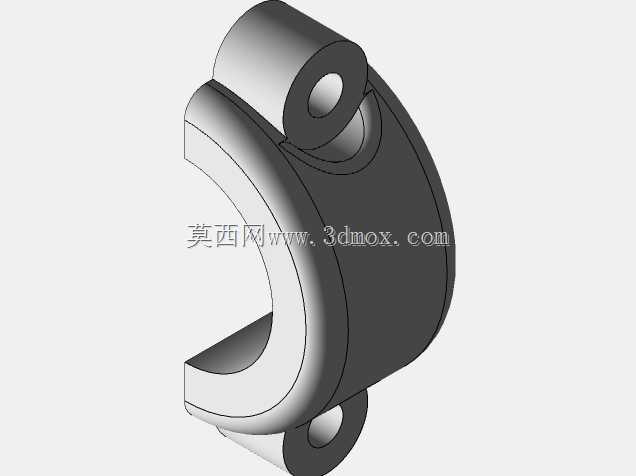

这款液压刹车操控总成主要适配跨骑类民用摩托车的右侧车把安装位，是摩托车行车制动系统的核心操控执行部件，日常骑行过程中，骑行者通过捏握该手柄即可触发前车轮液压制动回路，实现车辆减速、驻车等操作，直接关系到骑行过程的主动安全性能。从实际应用场景来看，该部件长期暴露在户外骑行环境中，需要耐受日晒雨淋、路面颠簸带来的持续振动，以及不同温度环境下的性能稳定性，因此在结构设计上做了多维度的适配考量。产品整体集成了液压油储液腔、活塞推压机构、手柄杠杆结构、车把安装固定座四大核心部分，储液腔采用密封式结构设计，预留了标准的液压油加注与排气接口，能够保证制动回路内的液压油稳定存储，避免骑行过程中出现漏油、进气导致的制动失效问题；活塞机构与手柄的连接位置做了耐磨衬套适配，捏握过程中传动顺滑无卡滞，杠杆比经过反复调校，既能够保证骑行者用较小的握力就能输出足够的制动推力，降低长时间骑行的手部疲劳，也能避免制动力度过猛导致的车轮抱死风险。安装边界方面，固定座采用环形抱夹结构，适配常规直径22mm的摩托车标准车把，抱夹位置预留了锁紧螺丝安装孔，安装时无需对原车车把做额外改装，直接对位锁紧即可完成固定；总成的液压输出接口采用标准制动油管螺纹规格，能够兼容市面上绝大多数同规格的摩托车前制动卡钳油路，替换安装时无需改动原有油管布局。外形设计上，手柄握持区域做了贴合人体手掌弧度的曲面造型，边缘做了圆滑倒角处理，长时间握持不会产生硌手的不适感；金属部件表面采用抛光镀铬处理，既具备优秀的防锈耐腐蚀能力，也能和摩托车整车的金属质感形成视觉统一，兼顾实用性能与外观装饰效果。设计过程中针对实际使用的痛点做了优化，比如储液腔的观察窗位置设置在骑行者骑乘姿态下容易观察的角度，能够随时查看液压油剩余量，及时补充油液维护；手柄的活动行程预留了合理的自由间隙，避免车把振动过程中意外触发制动，同时也能保证制动触发的响应速度，捏下手柄的瞬间就能建立液压压力传递到卡钳端，实现灵敏的制动反馈。
