简易多层滤料个人便携净水装置

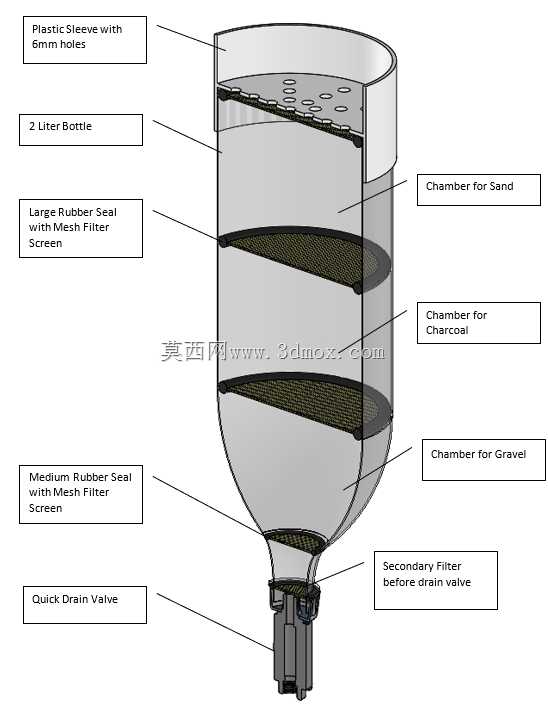

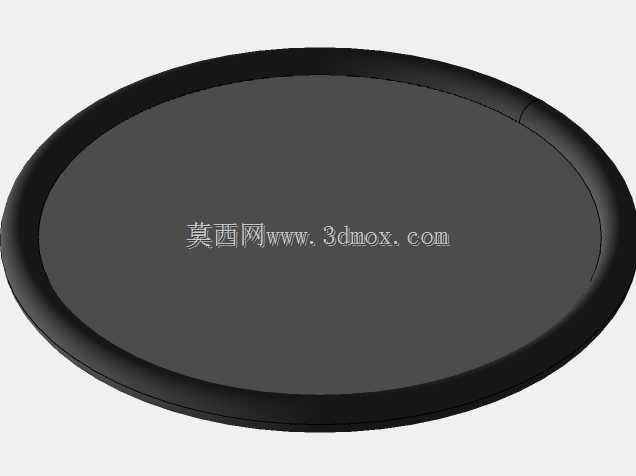

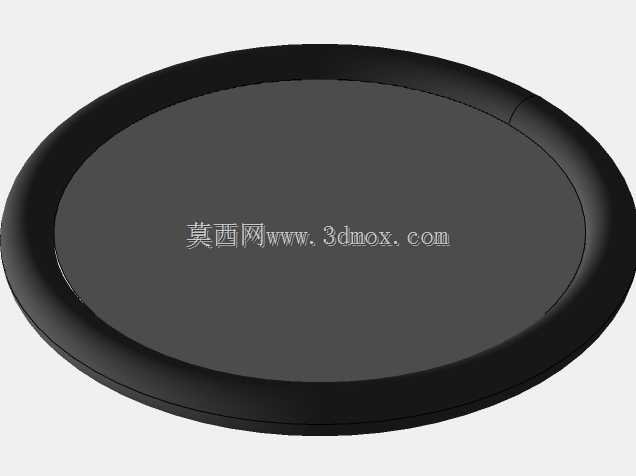

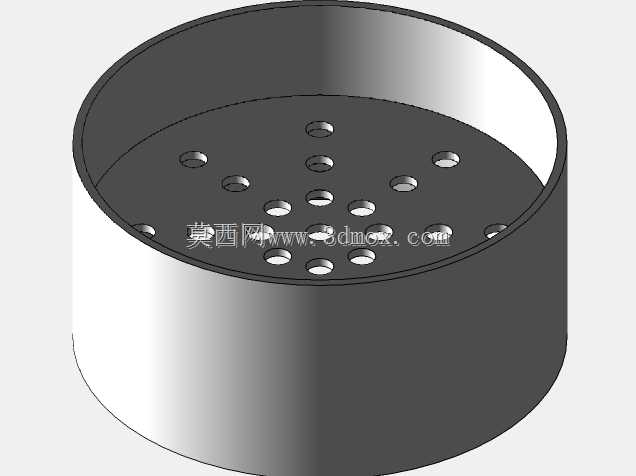

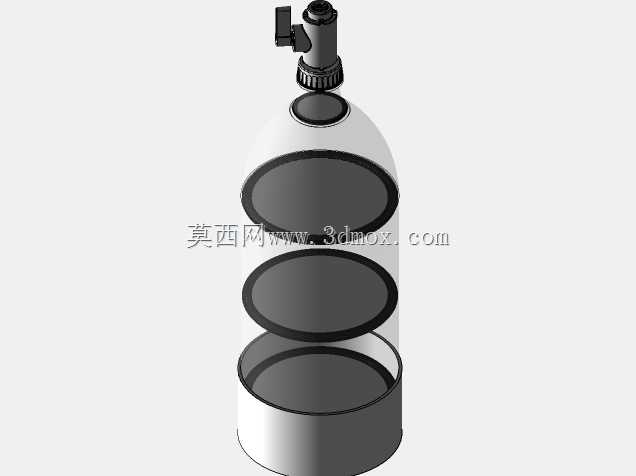

这款个人滤水装置主打低成本应急净水场景，适配户外徒步、野外作业、灾备应急等缺乏洁净饮用水的环境，依托常见易得的容器与滤料即可完成组装，无需复杂专用加工设备，普通使用者参照结构示意就能快速搭建可用的净水单元。整体结构以2升容量的瓶体作为主体承载外壳，自上而下依次排布不同功能的过滤腔室，最上层为带6mm通孔的塑料套筒，作为原水注入后的初步布水结构，能够均匀将待过滤水体分散到下方砂滤层表面，避免局部水流冲蚀滤料导致过滤短路。砂滤腔室下方设置带大尺寸橡胶密封的滤网隔层，既承托上层石英砂滤料，又通过橡胶圈与瓶体内壁紧密贴合，防止未经过滤的水体从隔层与瓶壁的缝隙渗漏，保证所有水流都穿过滤网进入下一级处理单元。中间的木炭腔室填充颗粒活性炭，主要用于吸附水体中的异色异味、部分有机杂质与残留污染物，隔层同样采用橡胶密封搭配滤网的结构，避免炭粒随水流下渗。下层的砾石腔室填充不同粒径的砾石，起到承托上层滤料、进一步截留大颗粒杂质的作用，最靠近出水口的位置设置中号橡胶密封滤网，阻挡细小砾石进入排水通路。瓶体最下端设置快排阀结构，阀门前端额外增设二级过滤单元，对即将排出的水体做最后一道截留，避免滤料细碎颗粒随出水流出，快排阀可快速控制水流通断，无需额外加装控制元件。设计上充分考虑了零件的易获取性，所有密封件、滤网、滤料都能从日常场景中找到替代物料，瓶体可直接采用常见的大容量塑料瓶裁切改造，大幅降低了制作门槛与成本。结构上采用分层隔舱设计，各滤料腔室独立分隔，既方便后续更换失效滤料，也能避免不同层级滤料混合导致过滤性能下降。安装时仅需按照层级依次放置隔层、填充对应滤料，最后连接底部排水阀即可完成组装，整体外形与原2升瓶体尺寸基本一致，无需额外占用过多收纳空间，可直接放置在平整台面使用，也可通过上部套筒结构临时固定在支架上，适配不同的野外使用场景。水流依靠重力自上而下穿过滤层，无需额外施加压力，只要保证上部原水持续补充，就能稳定输出经过多级过滤的水体，可满足单人日常饮水的基本处理需求。
