立式双缸蒸汽动力装置结构设计

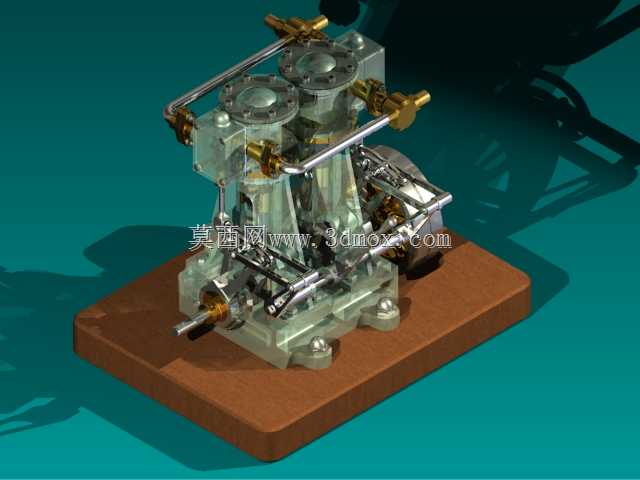

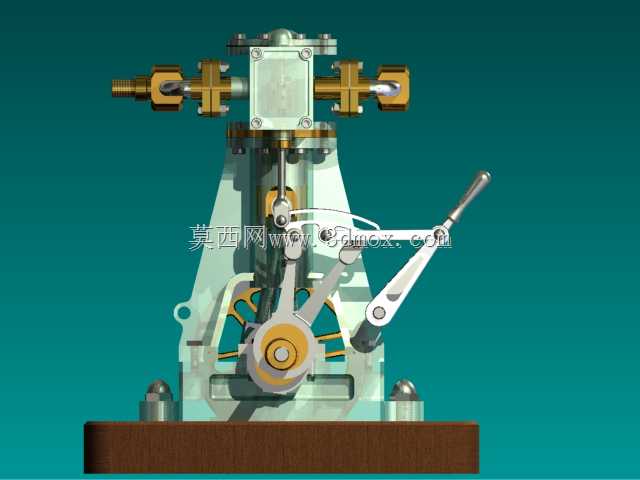

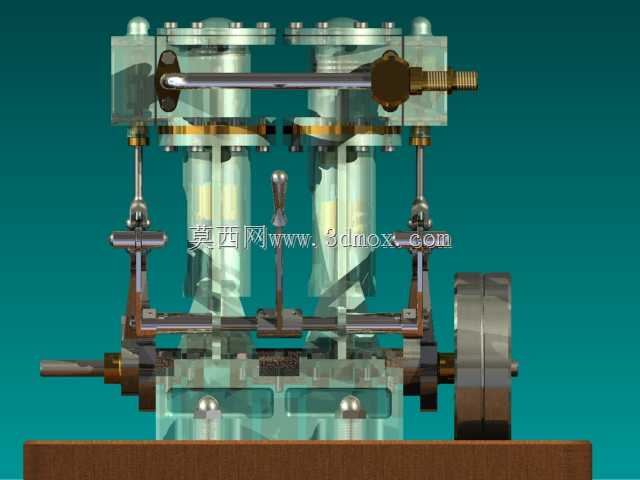

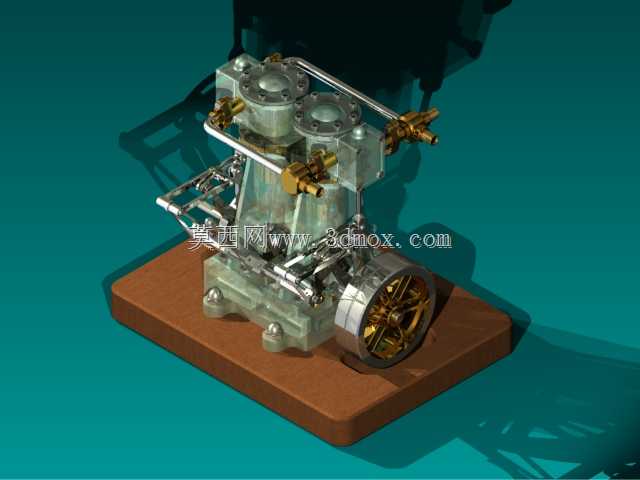

这款立式双缸蒸汽动力结构，在小型热能动力场景中有着明确的适配性，可用于教学演示装置、小型复古动力设备、实验台动力单元等场景，能够直观展示蒸汽热能向旋转机械能的转换过程，帮助从业者理解往复式动力机械的运作逻辑。从实际用途来看，该结构通过两个并行立式布置的气缸交替进汽，推动活塞做往复运动，再经由曲柄连杆机构将直线运动转化为曲轴的旋转输出，相比单缸蒸汽机，双缸结构的动力输出更平顺，曲轴转动的死点问题得到有效缓解，运行过程中的扭矩波动更小，能够带动小型负载持续稳定运转。设计过程中，首先考虑了立式布局的空间优势，将两个气缸沿竖直方向平行排布，大幅压缩了设备的水平占地面积，适配安装空间局促的实验台、小型设备舱场景，安装底座采用平整的矩形板式结构，预留了充足的螺栓固定点位，安装时可直接通过螺栓将整机固定在安装基础上，无需额外设计复杂的转接支架，底座的厚度经过受力核算，能够承载气缸、曲轴、连杆等运动部件运行时产生的交变载荷，避免运行过程中出现结构共振。进汽管路采用对称布置的金属管路连接两个气缸的进汽口，管路走向避开了运动部件的活动行程范围，防止运行过程中出现运动干涉，配气机构与曲轴联动，能够根据曲轴的转动角度自动切换两个气缸的进排汽时序，保证动力输出的连续性。从结构细节来看，气缸体采用透明可视化的结构设计，能够直接观察到活塞在气缸内的往复运动状态，非常适合教学演示场景使用，气缸端部的密封结构做了适配优化，既保证了蒸汽腔的密封性，又不会给活塞运动带来过大的摩擦阻力。曲轴组件集成了飞轮结构，能够储存部分转动惯量，进一步平滑动力输出的波动，让整机运行更稳定，输出轴的位置设置在整机侧下方，方便通过联轴器、皮带轮等结构外接负载，输出端的连接尺寸符合小型动力装置的通用接口规范，不需要额外定制转接件即可完成负载对接。整机的外形尺寸控制在小型实验设备的常规范围内，竖直方向的高度适配常规实验台的操作视线高度，水平方向的长宽尺寸不会占用过多台面空间，安装边界清晰，周边预留的操作空间足够完成日常的检查、维护操作，运动部件的外侧没有突兀的外凸结构，避免运行过程中出现剐蹭风险。在结构设计逻辑上，优先保证了运动机构的可靠性，所有铰接位置都做了耐磨处理，能够承受长时间往复运动带来的磨损，管路连接位置的密封结构采用常规的密封件设计，后期维护更换配件十分便捷，不需要特殊的定制工具即可完成拆装维护。
