行星差速齿轮传动分配机构

项目分类:3D模型 发布时间:2021-10-25 ID:339796
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构
  • 行星差速齿轮传动分配机构

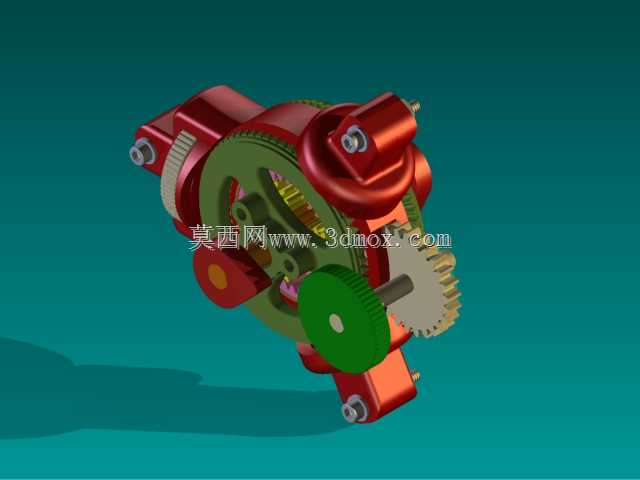

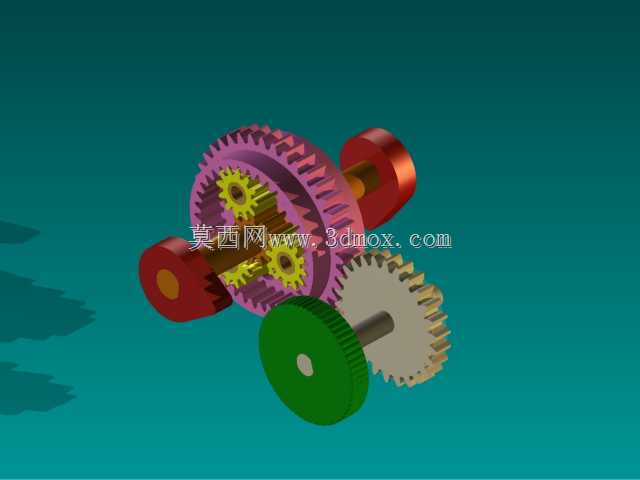

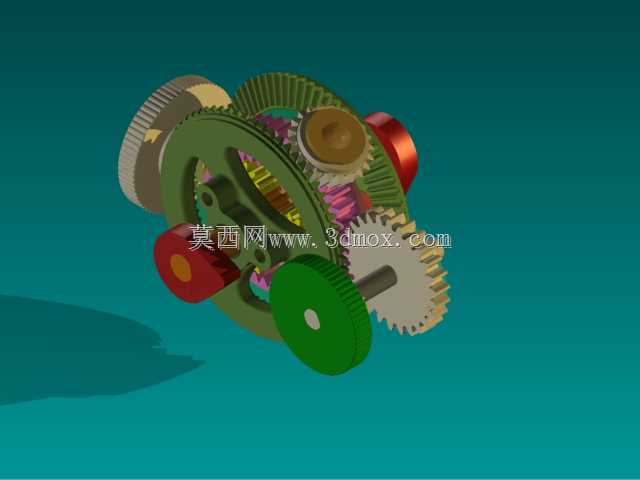

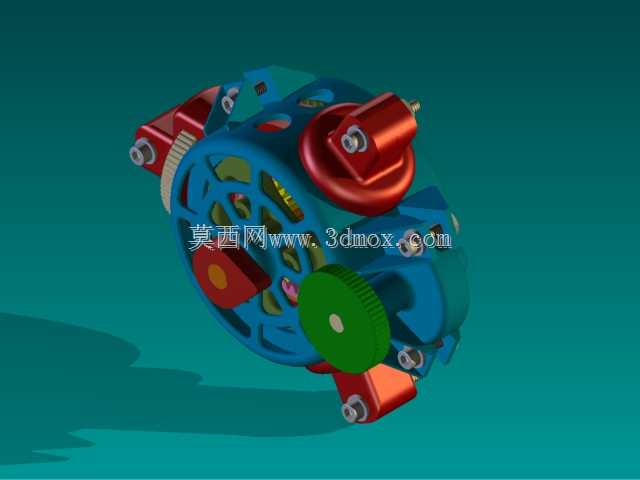

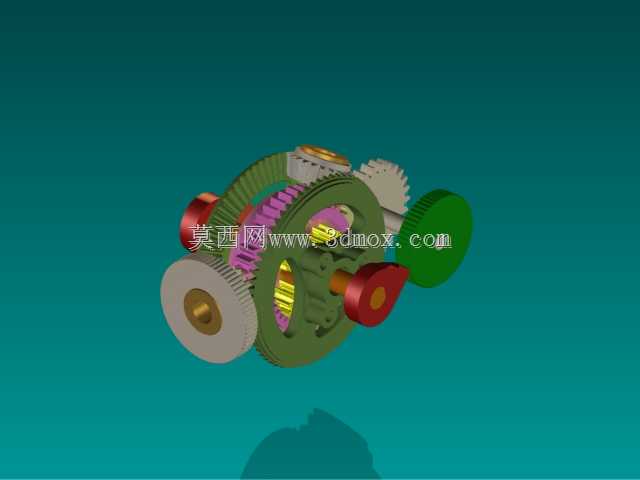

这套差速齿轮传动结构,核心解决的是多输出端动力不等速分配的实际工程问题,常见于行走类设备的驱动桥、多工位同步进给的传动链路中,能在输入端保持恒定转速输入的前提下,允许两个输出端根据实际负载阻力自动调整转速差,避免传动件因强制锁止出现的扭矩过载、轮胎滑磨或者传动齿面崩损问题。从结构布局来看,这套机构采用行星轮系作为核心传动载体,中心太阳轮与输入轴刚性连接,周向均匀布置的行星齿轮通过销轴固定在行星架上,同时与太阳轮、外侧的内齿圈形成啮合副,两个输出轴分别连接行星架与内齿圈输出端,当两侧输出端负载一致时,行星轮仅做公转不发生自转,整体传动比保持固定,两侧输出转速完全同步;当单侧输出端阻力增大时,行星轮在公转的同时产生自转,自动调整两侧输出的转速配比,实现差速功能。设计过程中优先考虑了安装边界的适配性,整体径向尺寸围绕内齿圈的齿顶圆做限位控制,轴向尺寸通过行星架的台阶定位面做约束,输入端与输出端的轴径均采用标准传动配合公差,可直接匹配常规的深沟球轴承安装位,不需要额外做转接法兰的适配。齿形参数选择上,所有啮合齿轮均采用渐开线圆柱直齿设计,压力角选取通用的20度标准值,齿侧间隙预留了0.08-0.12mm的装配余量,既可以补偿加工过程中的形位公差,也能避免热胀冷缩导致的齿面卡滞,同时直齿结构的轴向力几乎为零,不需要额外设置推力轴承承受轴向载荷,能有效压缩整体结构的轴向安装空间。实际应用场景中,这类差速分配结构除了用于车辆驱动桥,也可用于小型输送设备的分动机构、双辊同步进给的工装设备中,在需要同一动力源驱动两个执行件、且允许执行件存在转速差的工况下,相比采用两个独立动力源驱动的方案,能大幅降低控制逻辑的复杂度,减少动力元件的配置数量,同时纯机械结构的差速响应不存在电控系统的信号延迟,在重载、高粉尘、强电磁干扰的工业现场,可靠性远高于电控差速方案。建模过程中对所有啮合齿面做了干涉检查,行星轮的公转轨迹与周边壳体的内壁预留了足够的安全间隙,销轴与行星架的配合位设置了润滑脂存储槽,可在长期免维护的工况下减少销轴与行星轮内孔的磨损,输出轴的键槽位置做了应力释放倒角,避免长期交变扭矩作用下键槽根部出现疲劳裂纹。
