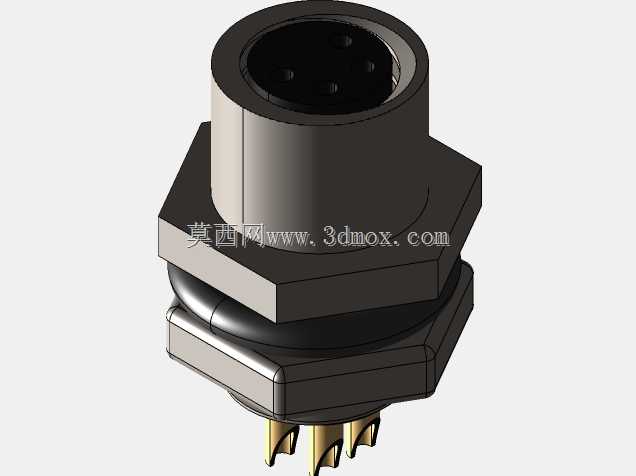

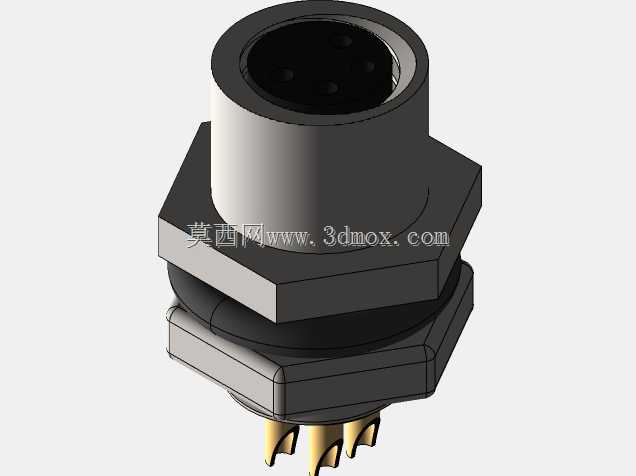

M8四芯法兰式传感器接头安装结构

这类法兰安装式M8规格四芯接头，是工业传感链路里最常见的板端连接部件，日常在小型自动化设备的传感布线、工位检测单元的信号接驳场景里随处可见，不管是光电接近开关的出线端固定，还是小型气动元件的信号反馈回路搭建，都能用到这类结构的连接件。从实际安装边界来看，这款接头采用外六角法兰作为面板贴合基准，安装时直接从面板外侧穿入预制的M8规格安装孔，依靠法兰下沿的密封胶圈贴合面板表面，再从面板背面旋入配套锁紧螺母即可完成固定，不需要额外设计复杂的安装卡位，面板开孔公差只要控制在±0.1mm范围内就能保证安装后的密封与防松效果，伸出面板后侧的焊杯针脚长度刚好适配常规1.2mm线径的信号线缆焊接，不会因为针脚过长导致布线时与周边金属结构发生短路，也不会因为针脚过短造成焊接操作空间不足。设计上采用阴螺纹对接结构，和配套的公头线缆端对接时，依靠螺纹旋合的预紧力保证插针接触的稳定性，四芯针脚的排布遵循行业通用的M8连接器针脚定义，分别对应电源正、信号输出、电源负与屏蔽层接线，不需要额外做针脚定义的适配就能直接匹配市面主流的M8规格传感线缆。接头主体的法兰边做了小尺寸倒角处理，既可以避免安装时锐边划伤操作人员的手部，也能在面板开孔边缘存在微小毛刺时，保证法兰面与面板的贴合度不会受到影响，胶圈的安装槽深度经过匹配设计，当锁紧螺母旋紧到规定力矩时，胶圈的压缩量刚好控制在30%左右，既能达到IP67级别的面板处密封效果，也不会因为压缩量过大导致胶圈长期使用后出现永久变形失效。在做设备结构设计时，这类接头的安装位需要预留至少12mm的扳手操作空间，保证锁紧螺母可以顺利旋紧，接头前侧的对接端需要预留至少15mm的线缆插拔空间，避免后期维护时无法顺利插拔对接线缆，针脚焊接端需要预留至少20mm的线缆弯折空间，方便布线时整理线缆走向，避免线缆弯折半径过小导致线芯断裂。这类接头的接触针脚采用镀金处理，长期在有轻微油污、粉尘的工业车间环境下使用，也不会出现接触电阻过大导致的信号传输不稳问题，外壳采用阻燃PBT材质，能够耐受常规工业场景下的-20℃到85℃工作温度范围，满足大部分通用工业设备的使用要求。
