U型引脚电流检测电阻器三维结构

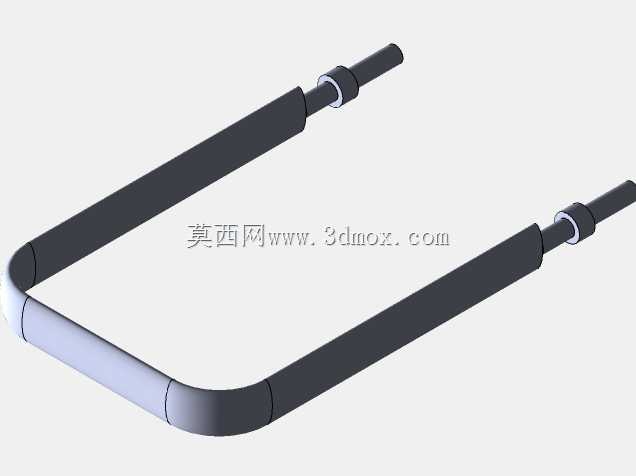

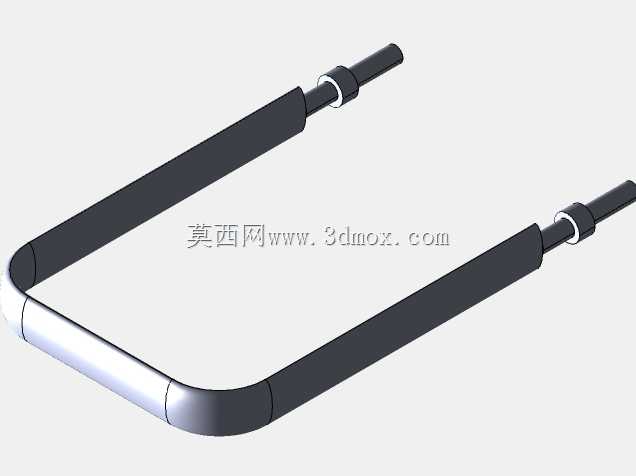

　　这类弯脚结构的电流检测电阻，常被布置在电源管理回路、电机驱动板、电池充放电模块的功率路径上，承担回路电流采样的核心作用，相比直插式普通电阻，其特殊的U型弯折引脚结构能更好适配PCB板上的空间布局，减少走线弯折带来的额外寄生电感，在大电流通过时可降低采样信号的干扰，提升电流检测的精度。从结构设计来看，电阻主体的金属合金段是核心采样区域，两端的引脚做了等径的限位凸台设计，凸台位置刚好对应PCB安装孔的焊接限位点，安装时引脚穿过PCB焊盘后，凸台可以贴合PCB板面，控制焊接插入深度，避免电阻主体离板过近导致散热空间不足，或是插入过深造成焊接虚焊、引脚应力集中的问题。引脚末端做了倒角处理，方便自动化插件设备的喂料与插装，

　　减少插件过程中的卡料、引脚弯折不良率。外形尺寸方面，电阻主体的弯折半径严格匹配量产加工的折弯工艺要求，避免折弯处出现应力裂纹影响长期载流可靠性，两个平行引脚的中心距严格对应PCB焊盘的标准孔距，安装后电阻主体与PCB板面保持固定的间隙，这个间隙既可以保证大电流工作时电阻的散热空气流通，也能避免电阻工作发热直接传导到PCB板材上，造成板材长期受热老化。在实际电路应用中，这类电阻属于低阻值功率型采样电阻，自身阻值精度、温度系数直接影响整个回路的电流采样准确度，结构设计上特意将采样电阻段与引脚做了一体化合金成型，减少连接点的接触电阻，避免长期工作后接触电阻漂移带来的采样误差。设计建模过程中，需要重点关注引脚的直线度、折弯处的圆角一致性，

　　以及两端限位凸台的轴向位置度，这些尺寸公差会直接影响SMT或波峰焊的焊接良率，同时电阻主体的截面尺寸要匹配额定载流的截面积要求，避免长期过流时电阻过热烧毁。另外，这类电阻的引脚镀层通常采用可焊性良好的镀锡层，建模时不需要额外体现镀层厚度，只需要保证基体尺寸与实际零件的安装边界完全一致，方便PCB布局时做干涉检查，确保装配后周边的电容、功率管等元件不会和电阻本体产生空间冲突，在高密度布板的电源模块里，这类结构的电阻相比卧式直插电阻能节省更多的板面空间，同时相比贴片大功率电阻，其引脚的柔性结构可以吸收一部分温度变化带来的热应力，减少温度循环过程中焊点开裂的风险，更适合在车载、工业控制这类宽温工作场景的电路中使用。
