桌面FDM打印机外置空气过滤净化装置

　　这套结构针对桌面级熔融沉积成型设备的作业痛点开发，核心解决ABS、ASA等工程耗材打印过程中挥发性细微颗粒物与异味无组织扩散的问题，整套组件直接挂载在打印机铝型材框架侧方，不需要额外占用桌面摆放空间，也不用对原厂设备做不可逆打孔改造。

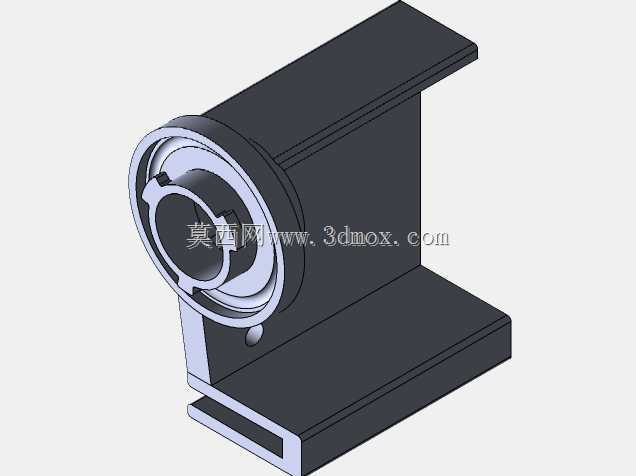

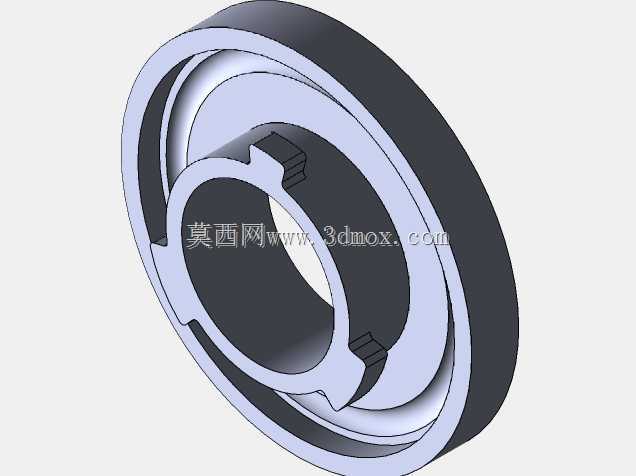

　　现场安装逻辑优先适配4mm厚度的平板挂载位，滑动卡扣可以直接卡入蛙跳HS机型的框架横梁，卡扣预留的间隙做了公差补偿，即便型材表面存在阳极氧化层厚度偏差，也能顺畅推入并靠摩擦力锁止，不会在设备高速往复运动时出现松脱晃动。进气端对接标准3M卡口过滤面罩，卡口配合面预留了环形密封槽，槽内嵌入3mm线径、30mm周长的橡胶O圈，装配后橡胶圈被压缩0.6mm，完全阻断卡口侧边的未过滤空气旁通路径，避免含颗粒物的气流直接从装配缝隙被吸入风机。

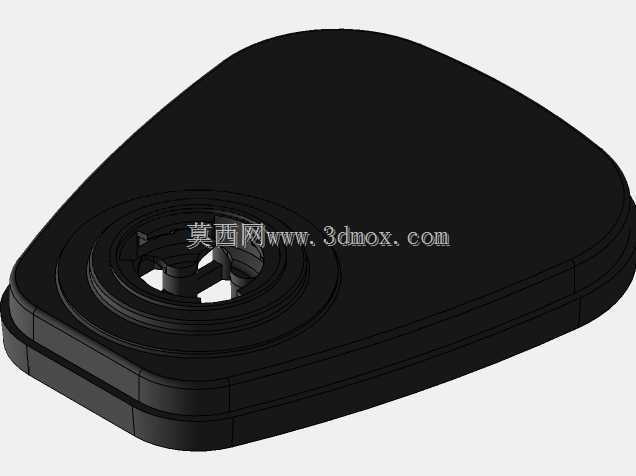

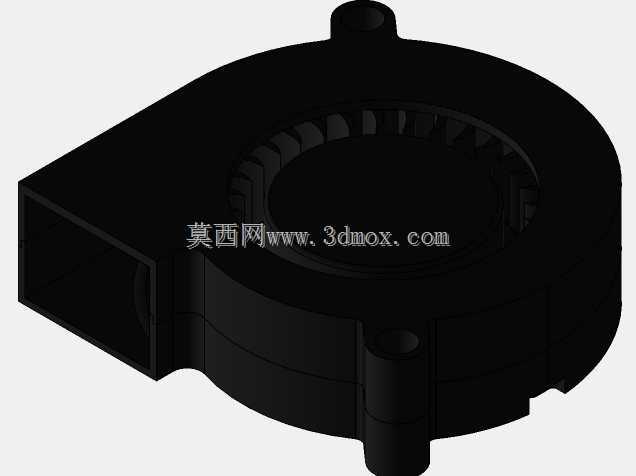

　　风机选用5015规格径向离心风扇，额定供电12V，可直接接驳打印机主板预留的外设供电端口，不需要额外配置独立电源。风扇出风口与过滤腔体之间垫有1mm厚硅胶密封垫，硅胶垫的压缩量控制在0.3mm，既可以抵消3D打印壳体的平面度误差，又能阻断风扇侧的气流泄漏，保证所有吸入气流都必须经过过滤滤芯完成净化。滤芯采用N95级滤材裁切成型，配套提供的二维裁切轮廓可以直接导入激光切割或者手工裁切，滤材压边通过壳体四周的卡扣压紧，更换时不需要拆解整套固定结构，掀开压盖即可直接替换耗材。

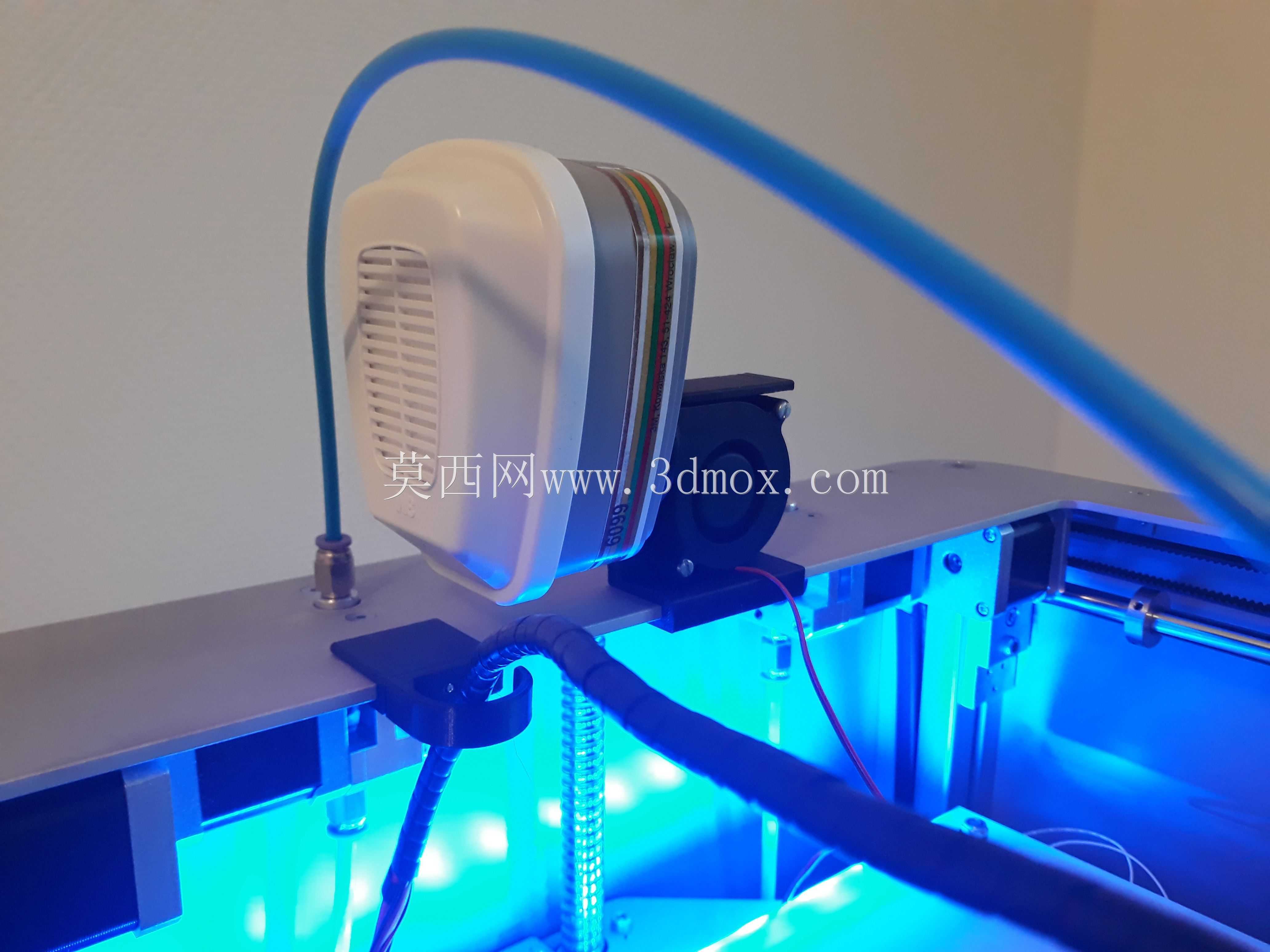

　　气路输出端搭配蓝色PU气管，气管通过快插接头直接引出，既可以将净化后的气流直接排向室内通风路径，也可以对接设备腔体内部的正压送风回路，在封闭打印仓内形成微正压环境，阻止外界未过滤空气进入仓内影响成型质量。整套壳体全部采用FDM工艺打印制作，壁厚统一设置为2.5mm，挂载受力的卡扣位置局部加厚到4mm，打印填充率设置为40%即可满足长期挂载的强度需求，不需要额外嵌入金属螺母，风扇安装孔预留自攻螺丝导向柱，直接拧入M3自攻螺丝即可完成风机固定。

　　结构设计阶段特意规避了突出的棱角，所有走线位置预留了扎带固定孔，风扇供电线可以沿壳体侧边的走线槽布置，不会和打印机的运动皮带、丝杆发生干涉。挂载位置选在X轴横梁的侧方空闲区域，不会拖挂运动部件，也不会影响打印平台的最大成型行程，设备回零、平台调平动作全程不会和过滤装置发生碰撞。径向风扇的出风口朝向斜下方，运行时的振动通过硅胶垫直接缓冲，不会把振动传递到打印机框架上，避免高频振动传导到喷头位置影响打印表面质量。

　　日常维护时仅需定期掀开滤材压盖更换裁切好的N95滤片，橡胶密封圈如果出现老化变形可以直接从密封槽内抠出替换，整套结构没有复杂的传动部件，装配全程仅需要6颗M3螺丝，普通操作人员十分钟即可完成全部挂载接线。针对不同框架厚度的机型，滑动卡扣的卡槽尺寸可以在建模阶段直接参数化调整，适配2020、2040等不同规格的铝型材横梁，进气端的标准3M卡口通用市面绝大多数同规格过滤面罩，用户可以根据自身打印耗材的排放特性选择不同等级的过滤滤材，在通风条件不足的工作室、教室、家庭桌面场景下，都可以有效降低打印过程中的颗粒物扩散，改善设备周边的作业空气环境。
