SimpleRT2B定位板配套安装防护外壳

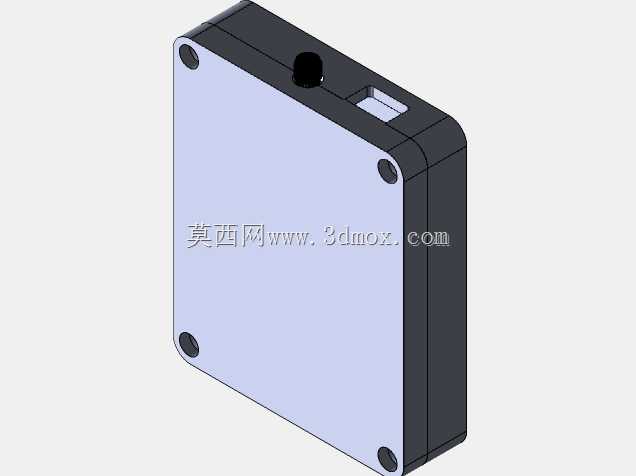

　　这款壳体是专门为SimpleRTK2B定位电路板开发的配套安装防护结构，主要面向户外GNSS定位终端、车载定位模组、小型基站定位单元、农业机械自动驾驶定位模块这类需要将定位电路板做固定防护的应用场景，解决裸板直接安装时容易积灰、受潮、受外力磕碰损坏，以及安装定位不准导致接口对位偏差的问题。在实际的工程部署里，这类定位电路板往往需要安装在设备外露位置，比如农机车顶、工程车辆外侧、户外监测杆塔上，长期面临日晒雨淋、振动冲击的工况，没有外壳防护的裸板使用寿命会大幅缩短，接插件也容易因为振动松脱，这款壳体就是针对这类痛点做的适配设计。从结构设计逻辑来看，整个壳体采用分体扣合式结构，主体为盒型腔体，

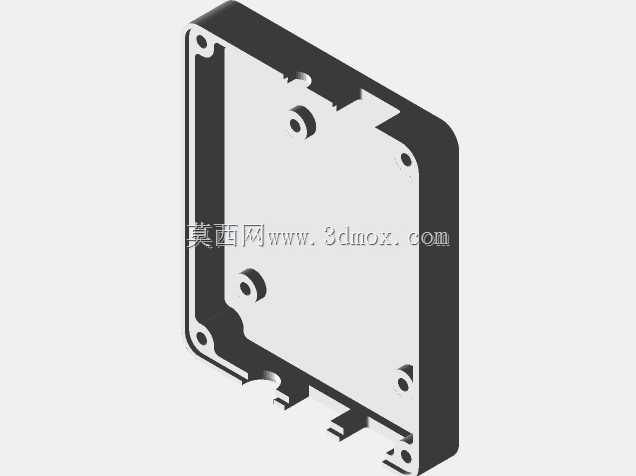

　　内部腔体轮廓完全匹配SimpleRTK2B电路板的外形尺寸，预留的电路板安装位高度适配3mm厚度的板卡，板卡放入后不会出现上下窜动的情况，四周的限位筋刚好卡住板卡边缘，不需要额外打胶就能实现板卡的初步定位。早期版本的壳体采用预埋铜螺母的方式做上下盖的锁合，实际装配中发现铜螺母在注塑后容易出现偏位，用户自行3D打印制作时预埋螺母的操作门槛较高，后续迭代中将螺母安装孔改成了适配螺纹嵌件的直孔结构，用户可以根据自身装配需求选择压入铜螺纹嵌件，或者直接用自攻螺丝锁合，大幅降低了自制壳体的加工难度，不管是工业小批量注塑生产，还是用户自行用FDM3D打印机打印制作，都能获得不错的装配精度。壳体的外侧安装耳上预留了贯穿的安装孔，

　　孔位位置做了局部加厚处理，避免螺丝锁附时出现壳体开裂的问题，安装孔的间距经过精准匹配，既可以直接固定在配套的定位模块支架上，也可以通过扎带穿过安装孔固定在不规则的安装面上，适配不同设备的安装条件。壳体的侧边预留了对应电路板接插件的开口缺口，缺口位置的尺寸完全匹配板卡上的USB接口、天线接口、排针接口的位置，板卡装入后所有外接接口都能完全外露，不会出现接口被壳体遮挡无法插接线缆的问题，缺口边缘做了小倒角处理，避免插拔线缆时割伤线材外皮。壳体的合盖面做了一圈止口结构，上下盖扣合后止口互相咬合，能够阻挡大部分飞溅的雨水和灰尘进入腔体内部，满足户外一般工况的防护需求，不需要额外加装密封胶条就能实现基础的防尘防溅效果，

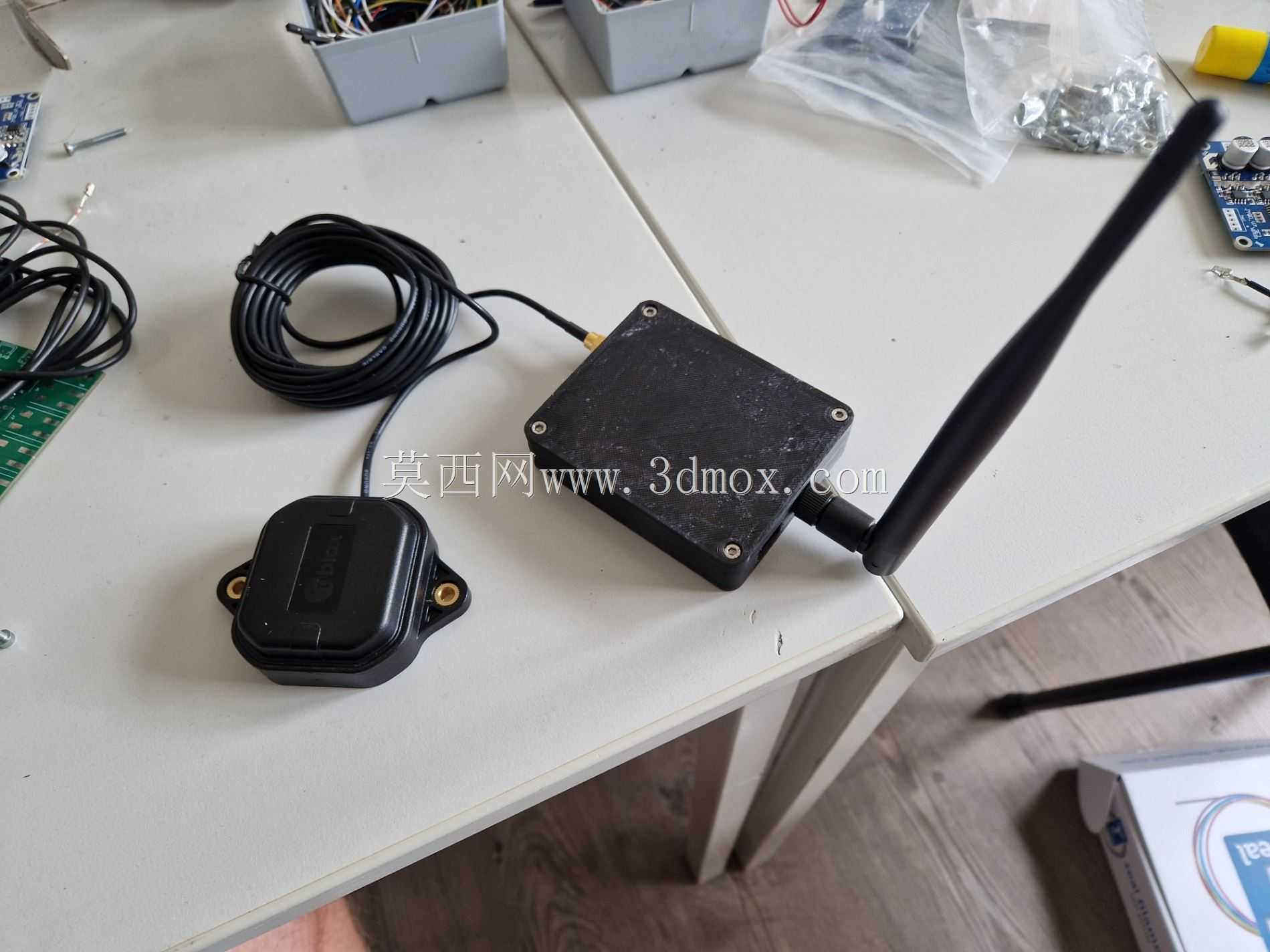

　　如果是在高湿度或者强降雨的场景使用，也可以在止口位置添加薄密封胶条进一步提升防护等级。在安装边界方面，整个壳体的外部轮廓做了圆角处理，没有尖锐的棱角，安装在人员可能触碰的位置也不会造成划伤，壳体的壁厚均匀设置，不管是采用PLA、ABS这类常见的3D打印材料，还是采用注塑工艺生产，都不会出现壁厚不均导致的缩痕、变形问题，打印或者注塑成型后的成品形位公差能够控制在较小范围内，保证板卡装入后不会出现卡滞或者间隙过大的问题。针对定位模块的工作特性，壳体内部没有设置多余的遮挡结构，不会对GNSS天线的信号接收造成屏蔽影响，板卡上的天线安装位置对应的壳体区域没有金属嵌件，最大程度降低对信号的衰减，保证定位精度不受外壳影响。在实际装配流程中，操作人员只需要将SimpleRTK2B电路板对准腔体内部的限位筋放入，确认所有接口和侧边缺口对位准确后，将上盖对准止口扣合，再用螺丝穿过上下盖的安装孔锁合即可，整个装配过程不需要额外的治具，单人就能快速完成装配，后期维护需要拆解时也只需要拧下螺丝就能打开壳体，直接更换板卡或者检修电路，维护效率很高。这类定制化的PCB安装壳体相比通用的仪表外壳，不需要用户自行对壳体进行切割打孔修改，所有孔位和缺口都提前做了精准适配，能够大幅缩短定位终端的组装周期，减少二次加工带来的壳体报废问题，在小批量定制化定位设备的生产场景中，能够有效降低结构件的适配成本。
