贴片式轻触按键开关结构设计

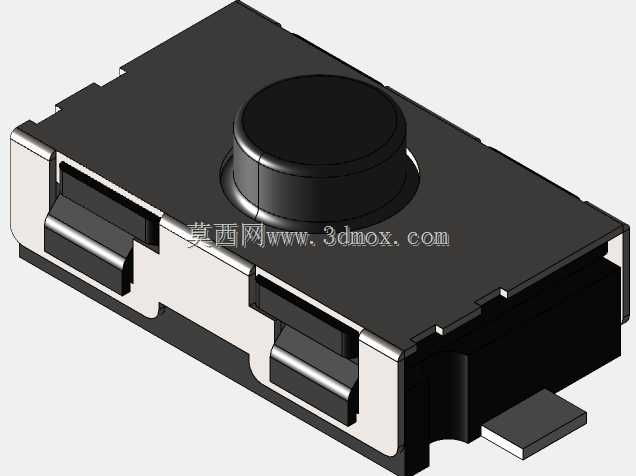

这类贴片式轻触开关是消费电子、工控板卡、小型智能设备里最常用的人机交互触发元件，日常接触的蓝牙耳机功能键、智能手环侧键、工控模块复位键、小型家电控制面板按键，大多会选用这类结构的开关做触发输入。从结构设计来看，这款开关采用表贴封装形式，底部伸出的焊片完全适配SMT回流焊工艺，不需要额外预留插件通孔，能有效压缩PCB板的占用空间，适配高密度布板的设计需求。开关主体采用黑色耐高温工程塑料做基座外壳，金属接触部分做了镀镍防氧化处理，既能承受回流焊过程中的高温冲击，也能在常规使用环境下避免接触件氧化导致的导通不良问题。顶部的圆形按键帽做了圆弧过渡处理，按压时的受力接触面更均匀，不会因为按压力度偏斜出现卡滞，内部采用弹片式接触结构，按压行程控制在0.2-0.35mm区间，触发压力保持在160-250gf范围，既不会因为压力过小出现误触发，也不会因为压力过大导致按压手感生硬。设计这类开关模型的时候，首先要锁定安装边界：开关本体的长宽尺寸要匹配常用的0.1英寸焊盘间距，底部焊片的伸出长度、宽度要完全符合SMT贴片的焊盘设计规范，避免出现贴片偏移、虚焊的问题；其次要预留按键帽的上下活动间隙，外壳和内部弹片的配合公差要控制在0.05mm以内，既保证活动顺畅，又不会出现内部结构晃动产生的异响。实际选型应用的时候，要注意开关的顶部高度和设备外壳的按键开孔深度匹配，预留0.1-0.2mm的按压间隙，避免外壳压到按键导致常通故障，同时要确认开关的额定负载参数，这类小型轻触开关一般适配直流12V/50mA以下的信号回路，不能直接接入强电或者大电流负载回路，避免接触点烧蚀失效。从结构细节来看，这款开关的侧面做了定位凸台，在PCB布局的时候可以对应做丝印定位框，贴片的时候能快速识别方向，避免反向贴装导致焊盘错位，金属外壳的包边结构也能提升整体的抗形变能力，在过回流焊高温的时候不会因为塑料基座轻微变形导致内部结构错位。建模过程中对曲面接触部分做了材质区分，金属部分的金属质感、塑料基座的哑光质感都做了对应呈现，能直观看到各部件的配合关系，不管是做整机结构的干涉检查，还是做PCB封装的匹配验证，都能直接参考模型的尺寸边界，不需要反复核对二维规格书的尺寸标注，能有效缩短结构设计阶段的核对周期。
