内燃机空心柱塞式发动机活塞结构设计

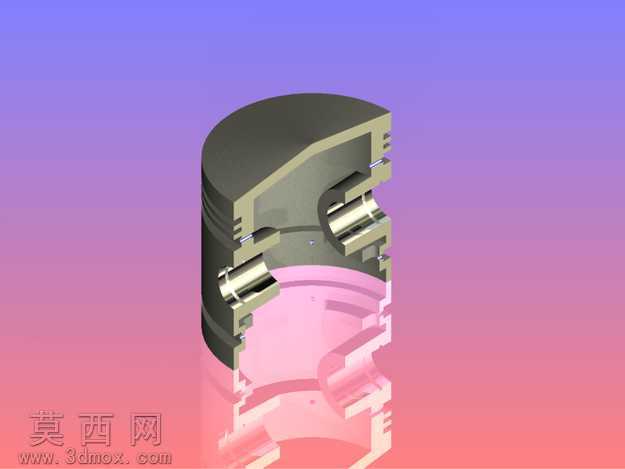

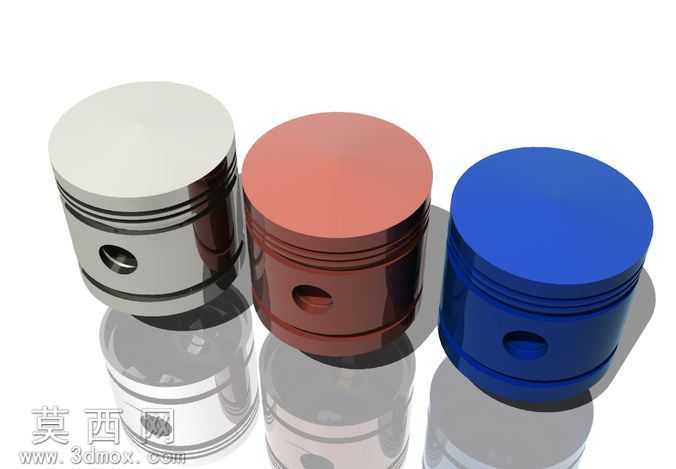

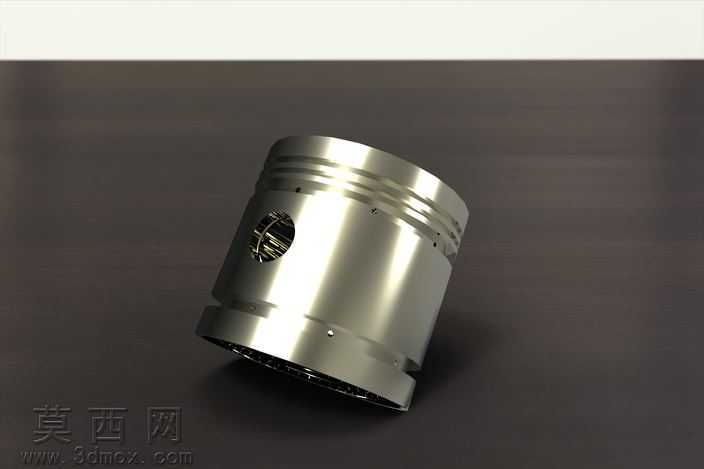

本模型为内燃机核心往复运动部件发动机活塞，整体采用空心柱塞式结构设计，建模过程严格遵循内燃机活塞的实际工程尺寸比例，在三维建模环境中首先完成活塞主体的回转特征构建，通过旋转命令生成活塞的基础筒体结构，精准控制活塞裙部的圆柱度与锥度参数，匹配实际汽缸内的装配配合公差要求。模型依次构建了活塞头部的多道环槽结构，每道环槽的宽度、深度以及槽岸高度均参照通用汽油发动机活塞的设计规范设定，可适配对应规格的气环与油环安装，环槽边缘做了微小的倒角处理，还原实际加工中的去毛刺工艺特征。活塞销座部分采用对称式凸台结构，精准定位销孔的同轴度参数，销孔内部做了适配活塞销的公差预留，销座与活塞主体的过渡区域做了圆弧过渡处理，还原实际零件的应力分散设计，避免工作过程中出现应力集中断裂的问题。模型表面的金属材质采用高反光铝合金材质参数调试，渲染阶段调整了环境光的反射角度，还原金属机加工后的亮面金属质感，裙部表面的细微纹理模拟了实际活塞表面的珩磨加工痕迹，活塞头部的顶面做了适配燃烧室的微凹造型，符合顶置气门发动机的燃烧室匹配设计。整个建模过程从结构合理性出发，完整还原了活塞在汽缸内约束往复运动的结构基础，各部分特征的参数设置均参考通用小排量汽油发动机的活塞设计标准，既保证了外观的写实渲染效果，也完整呈现了活塞的内部结构与装配特征，可用于发动机结构原理演示、零部件装配教学等场景，模型的各特征均为可编辑参数化特征，可根据不同排量的发动机参数调整对应尺寸，快速衍生适配不同机型的活塞结构模型。
