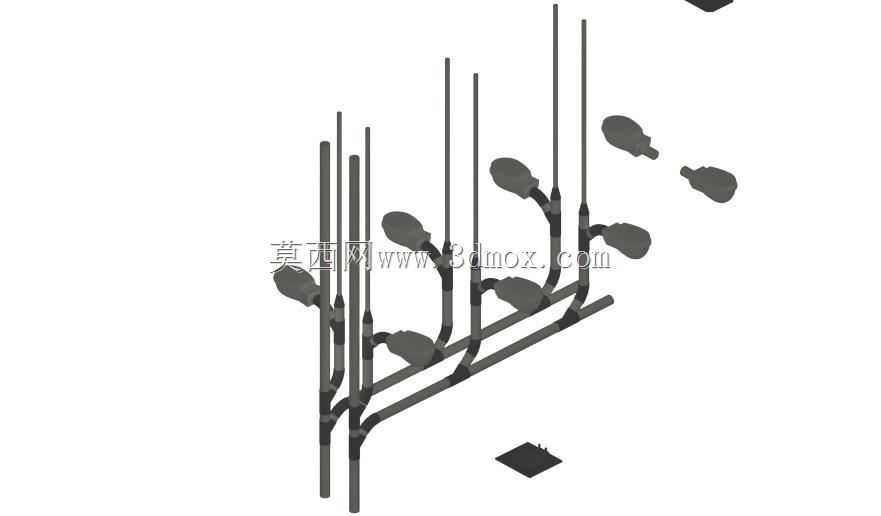

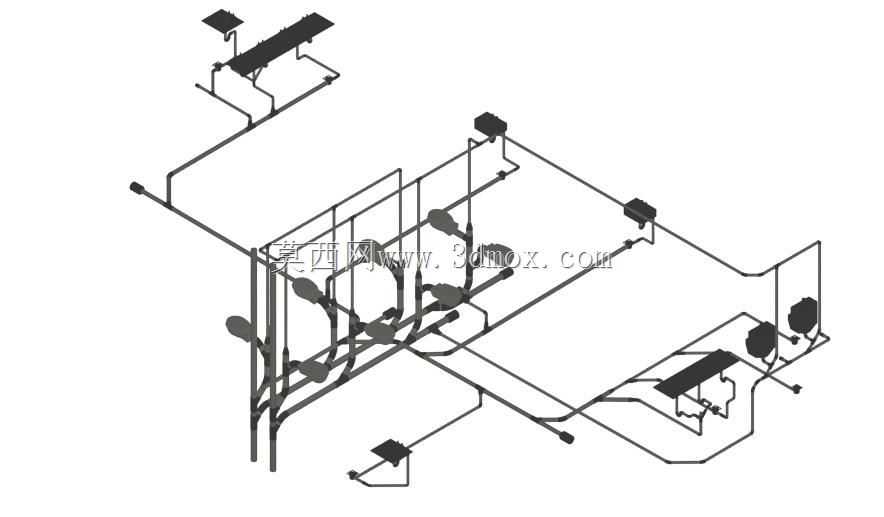

公共厕所给排水及通风管路系统设计

这套三维管路设计主要面向公共盥洗卫生空间的机电管线落地实施，日常运维中，公共厕所的给排水管路、通风管路往往因为前期排布不合理，出现检修空间不足、排水坡度不够导致堵塞、通风支管风量分配不均引发异味淤积等常见问题，设计阶段通过三维可视化排布，能提前规避多数现场施工的错漏碰缺问题。从实际使用场景出发，公共厕所的给排水系统需要同时满足多个厕位、洗手台的同时供水排水需求，给水支路要匹配不同卫生器具的额定流量，排水横管需要严格控制坡度与管径，避免多厕位同时排水时出现水封破坏、污水返溢的情况，通风系统则需要在每个厕位上方合理设置排风点位，保证污浊空气能够及时排出，不会在隔间内滞留扩散。设计过程中，首先根据卫生器具的排布位置确定各个给水点、排水点、排风点的终端位置，再结合建筑结构的梁底标高、吊顶完成面标高，确定主管道的敷设高度与走向，排水管道因为需要重力流输送，优先级高于给水与通风管线，优先排布排水横干管与立管，保证排水坡度顺直，没有局部抬升或者下凹的管段，避免形成淤积点。给水管道在排布时需要避开排水管道的正下方，防止管道结露或者渗漏时污染给水水质，同时给水管路要预留足够的检修空间，阀门位置要设置在便于操作的检修口附近，不需要大面积拆除吊顶就能完成阀门启闭与检修作业。通风管路的排布需要平衡各个支管的风量，主风管沿着公共区域的吊顶内敷设，支管斜向接入各个厕位的排风点，减少风管的直角弯头，降低风阻，保证每个排风点都有足够的换气次数。从安装边界来看，所有管线的最底部标高要高于吊顶完成面至少五十毫米，避免管线与吊顶龙骨冲突，立管的位置要贴合建筑墙体或者管道井设置，不占用厕位的有效使用空间，各个卫生器具的连接管段尺寸严格匹配器具的接口尺寸，排水支管的存水弯位置要预留足够的清掏空间，后期出现堵塞时能够快速疏通。整套管线排布完成后，能够直接指导现场的管线综合施工，减少现场切割改管的工作量，也能保证各个系统在投入使用后稳定运行，降低后期运维的故障概率。
