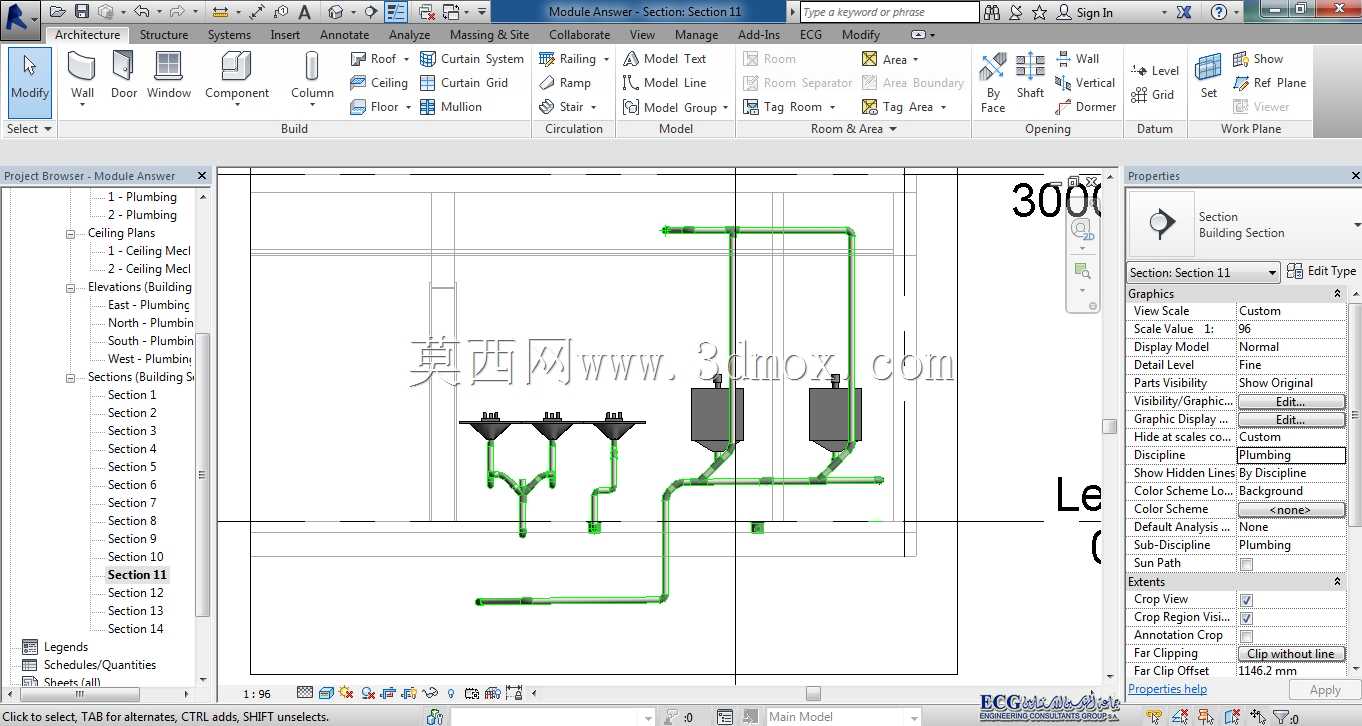

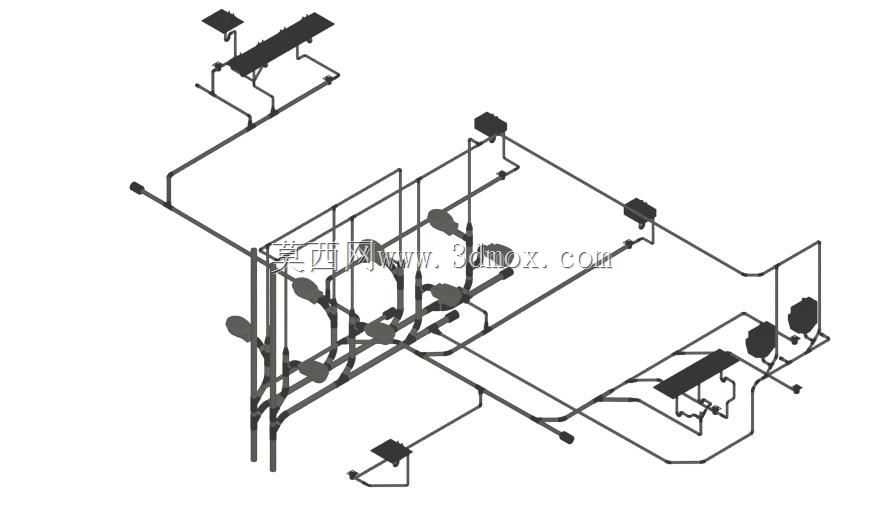

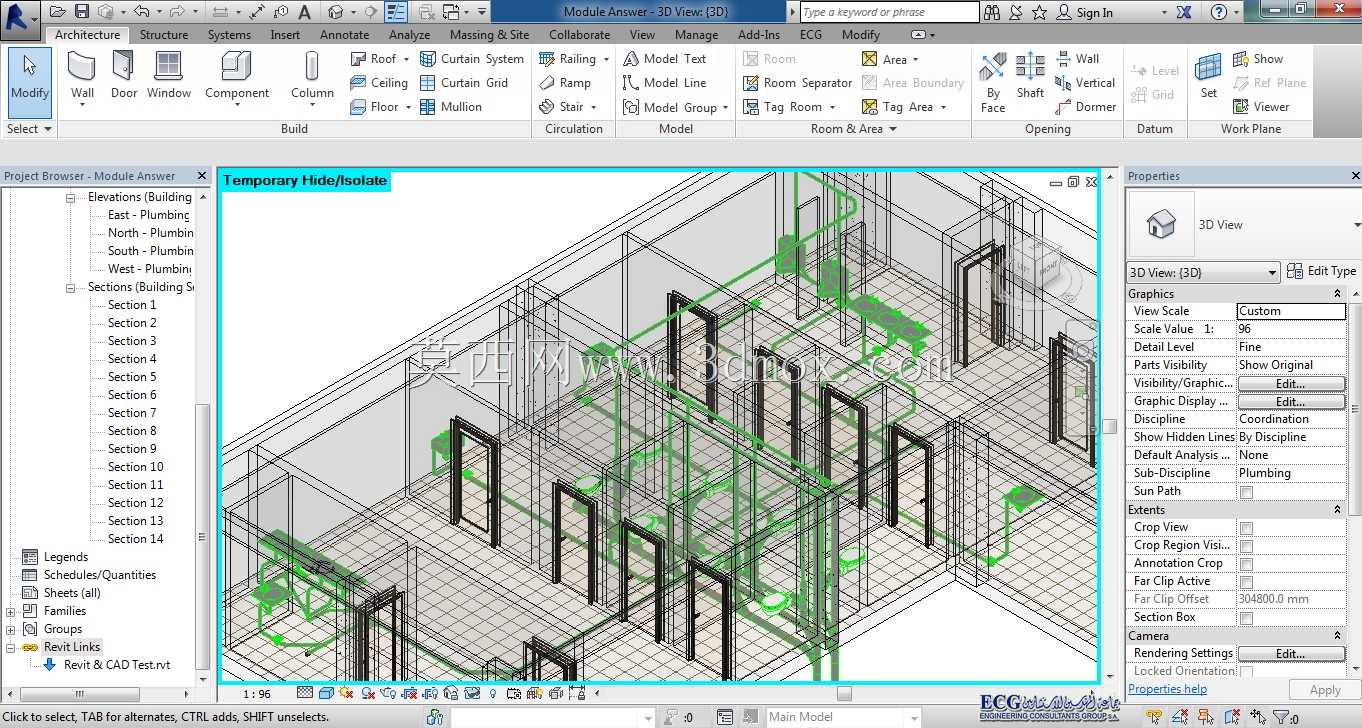

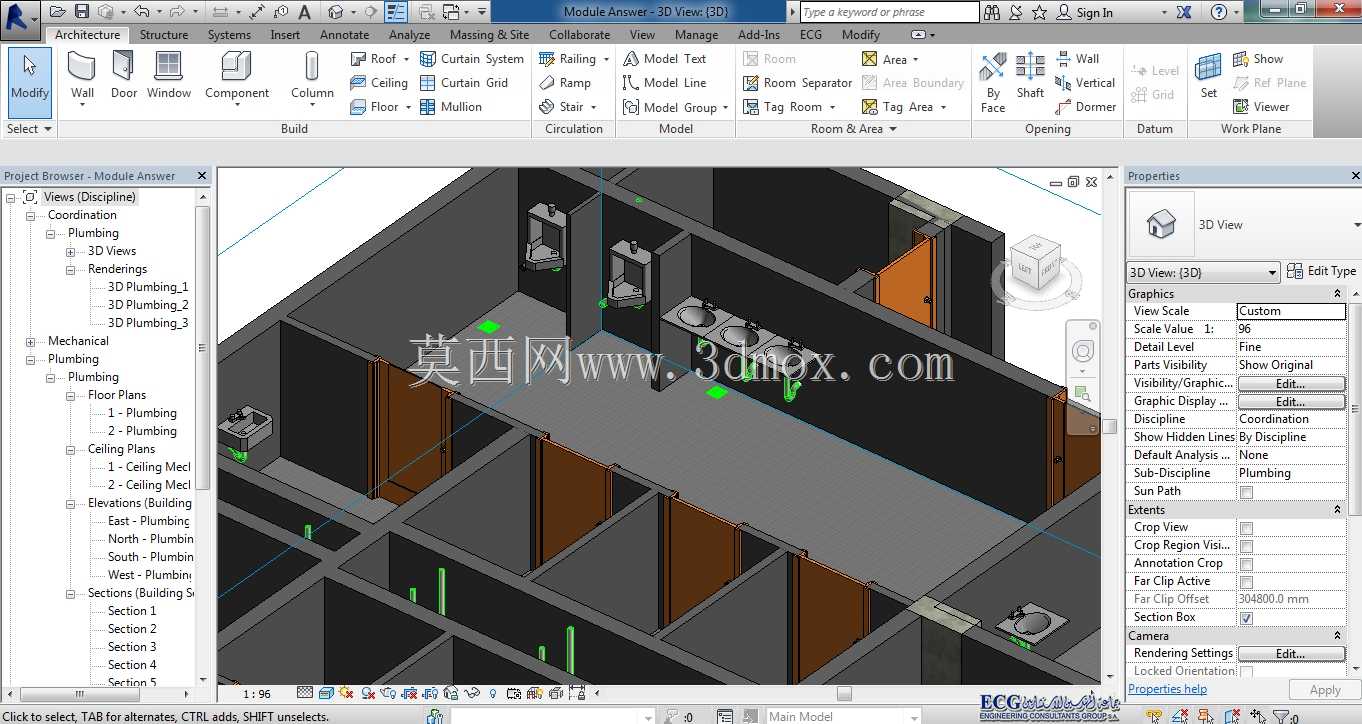

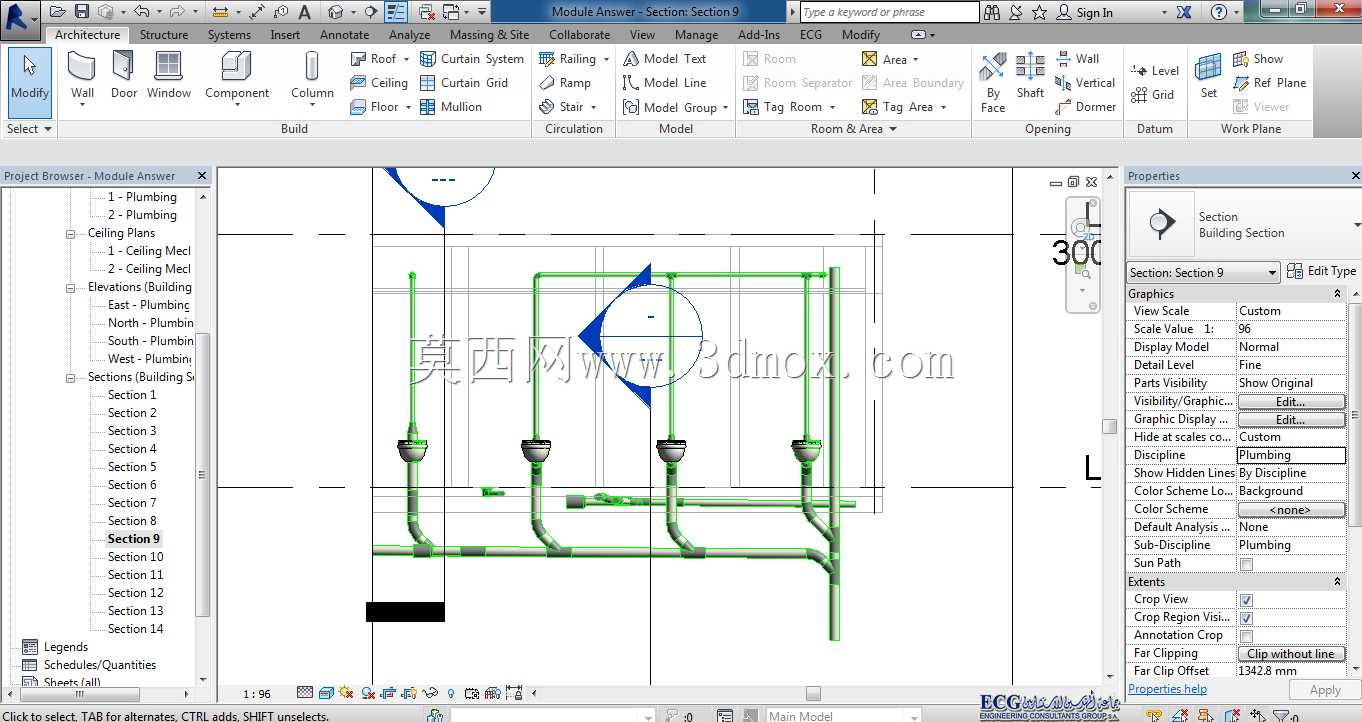

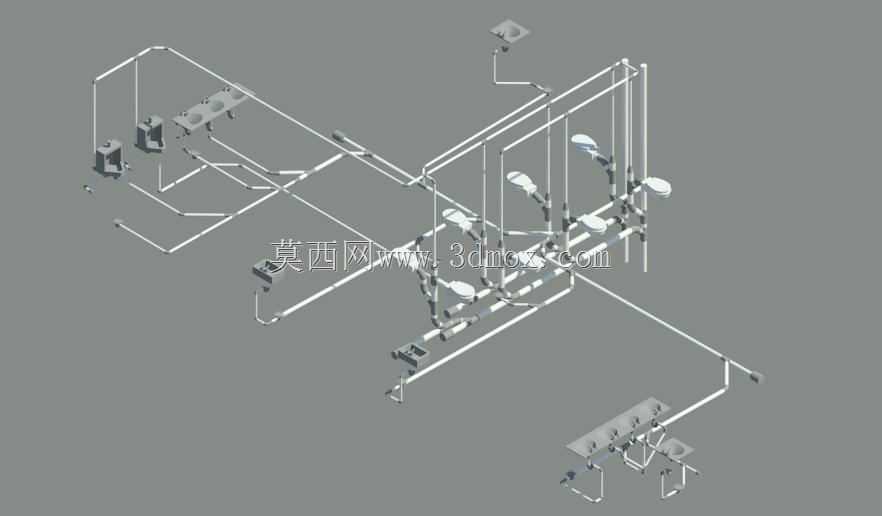

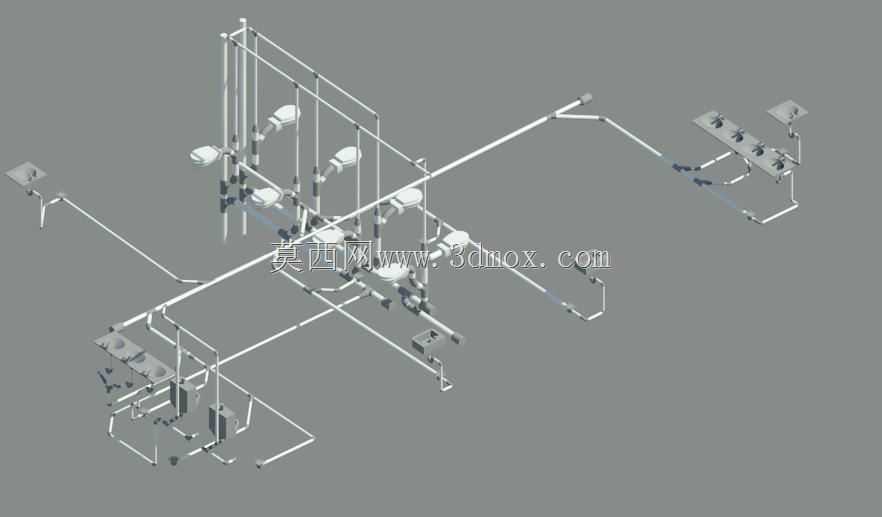

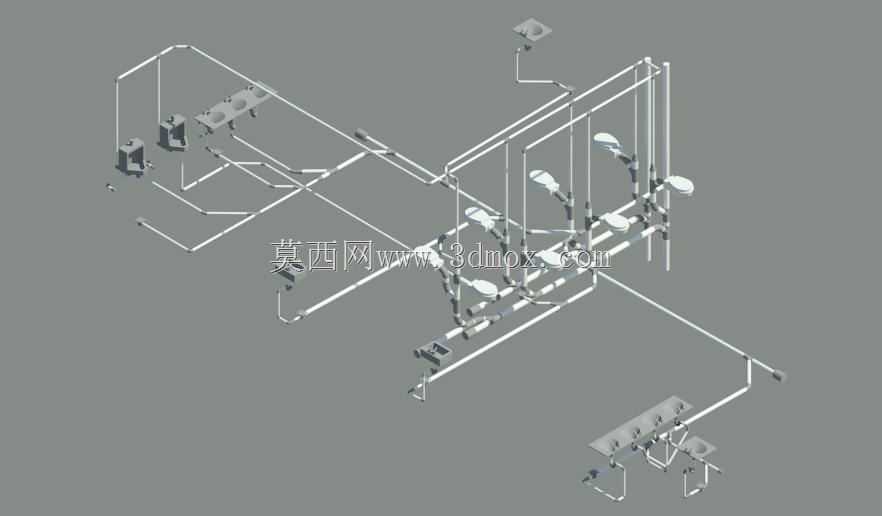

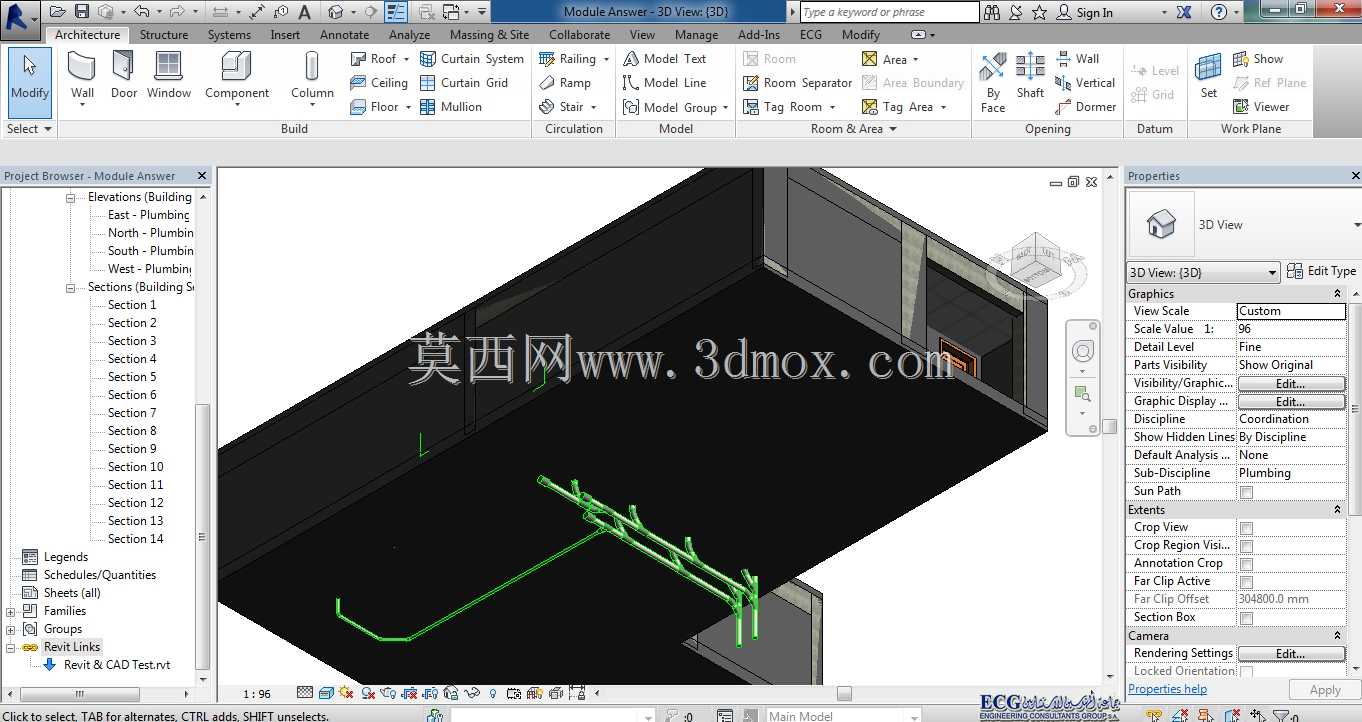

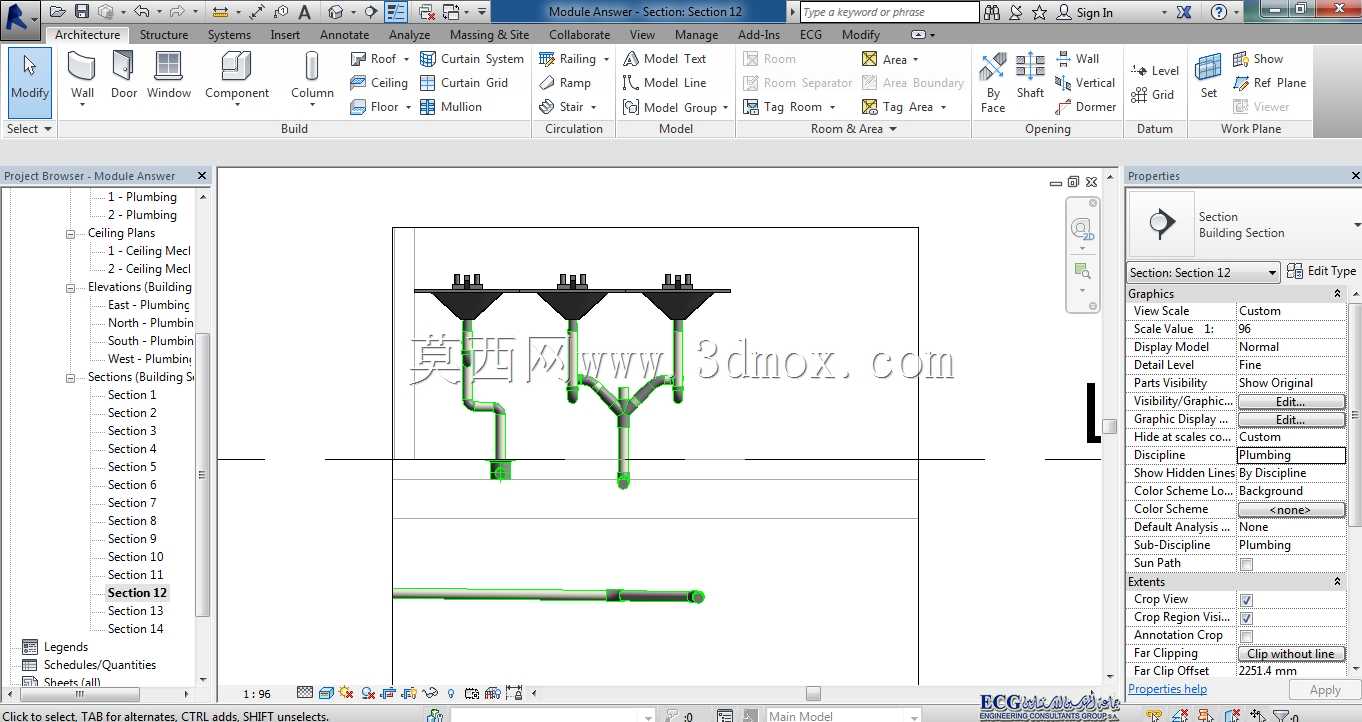

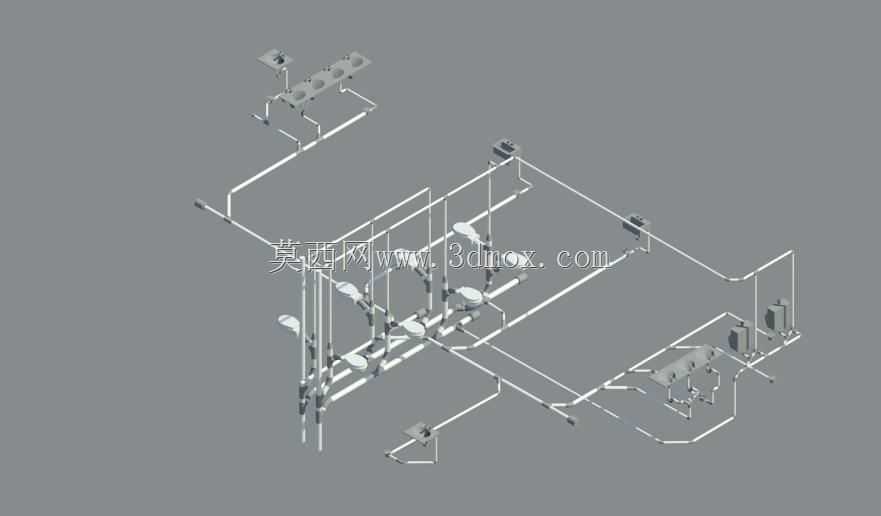

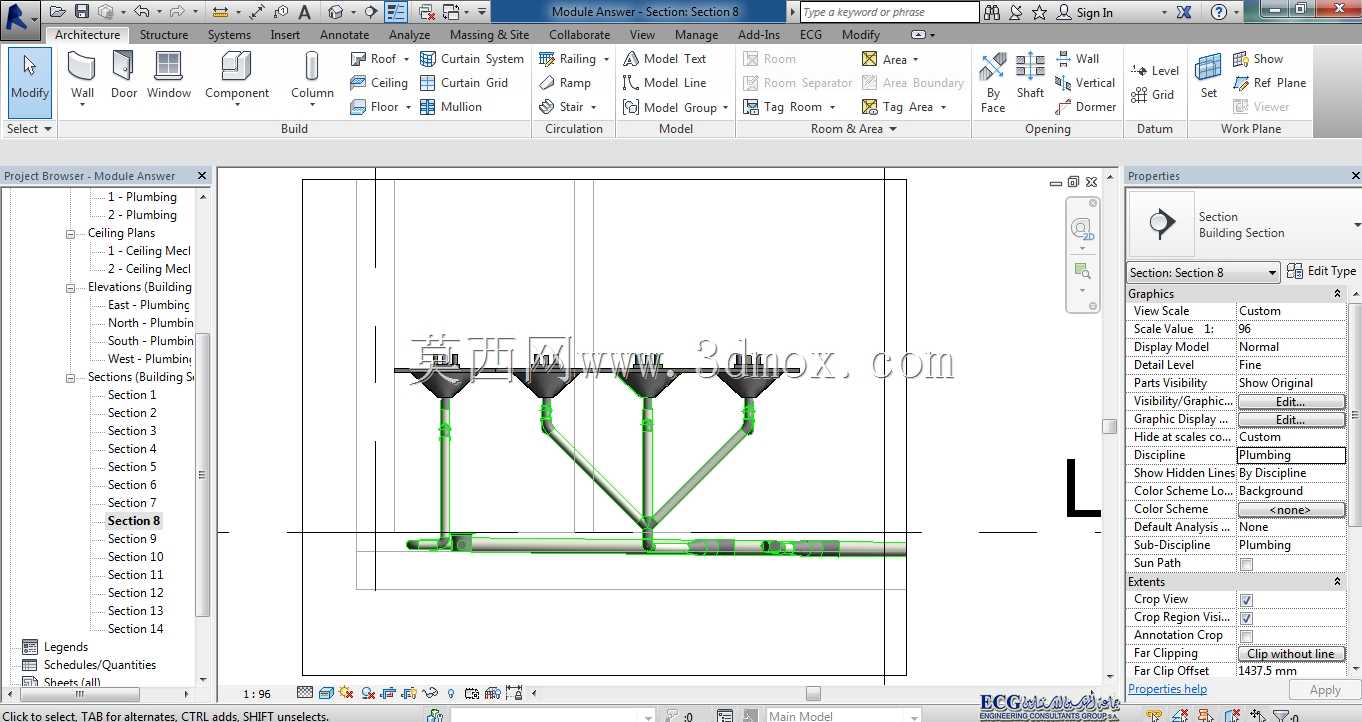

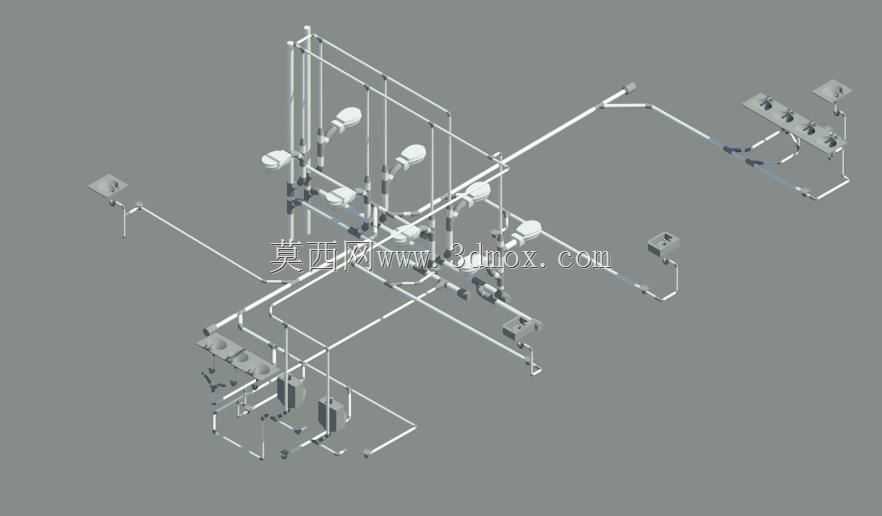

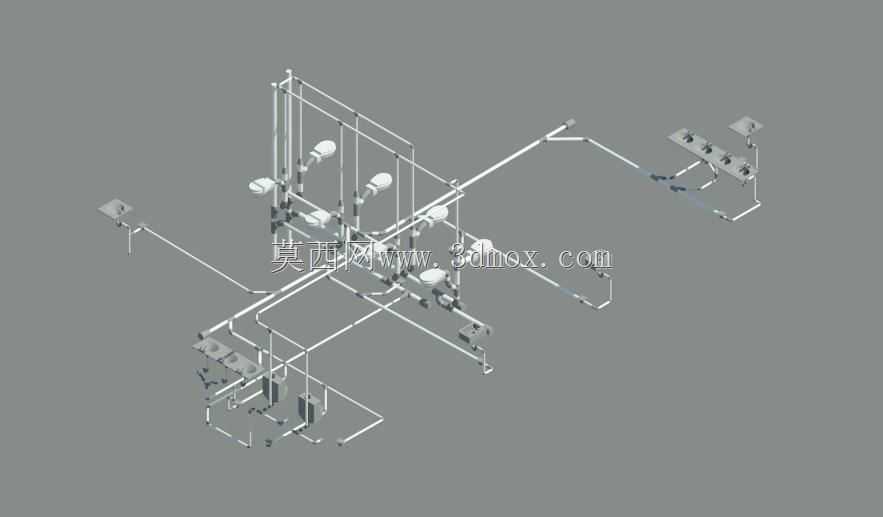

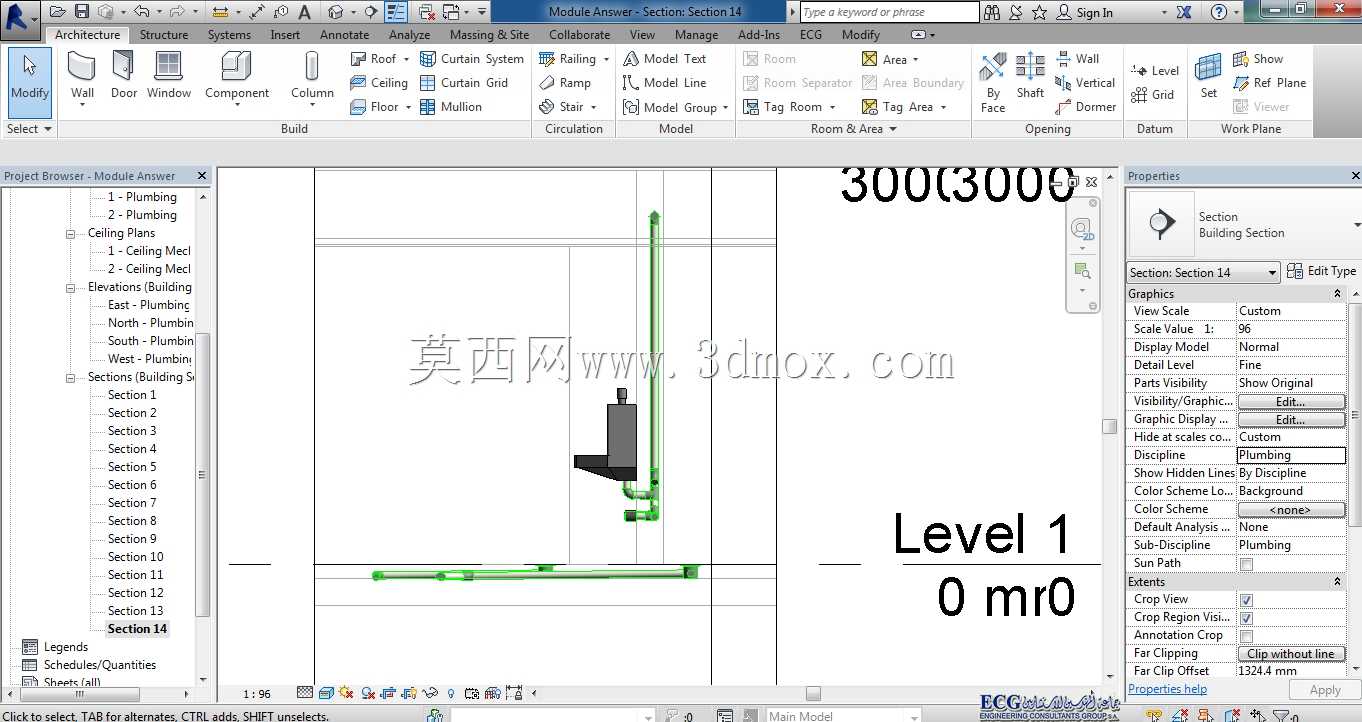

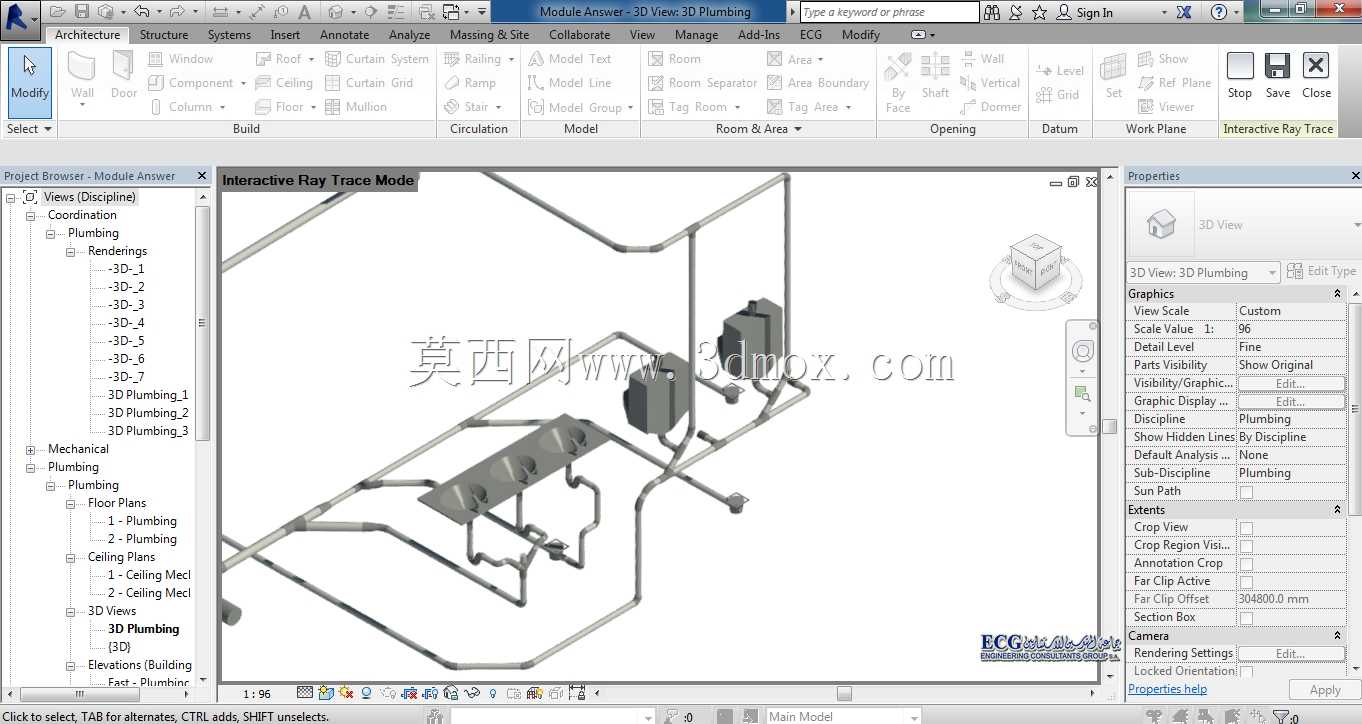

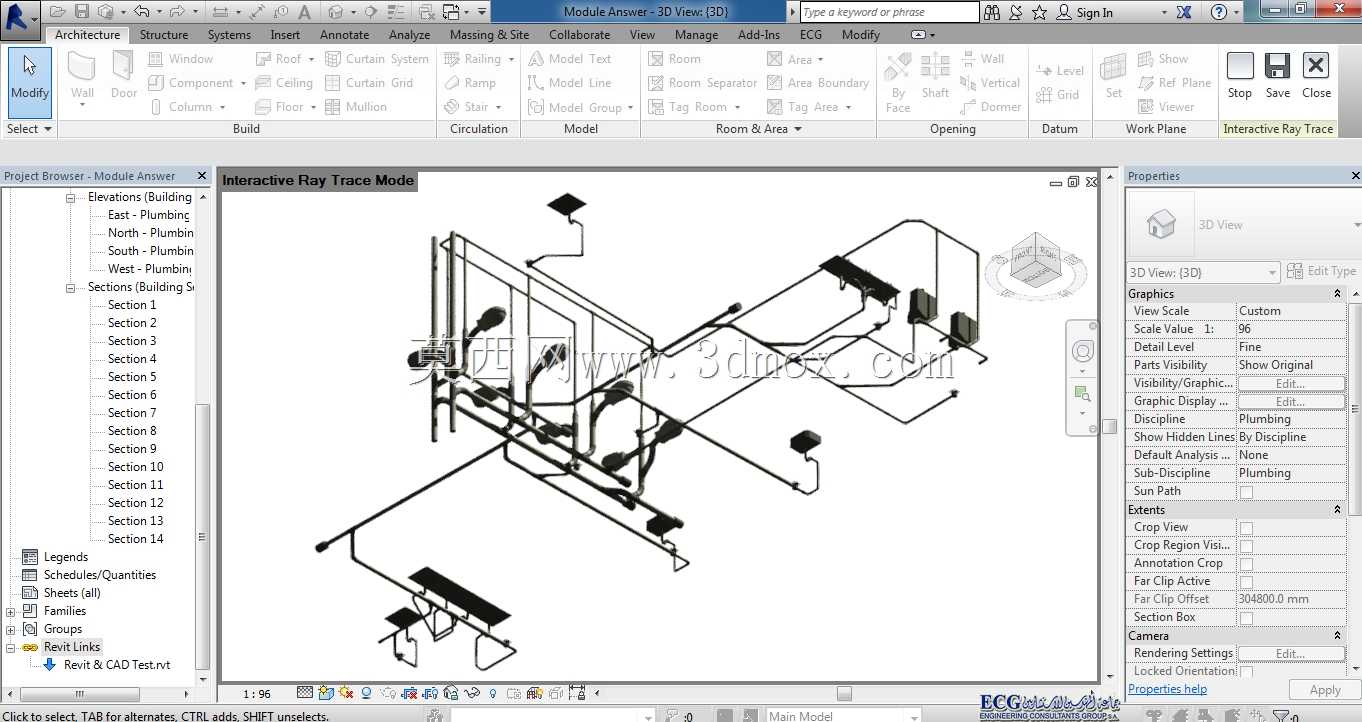

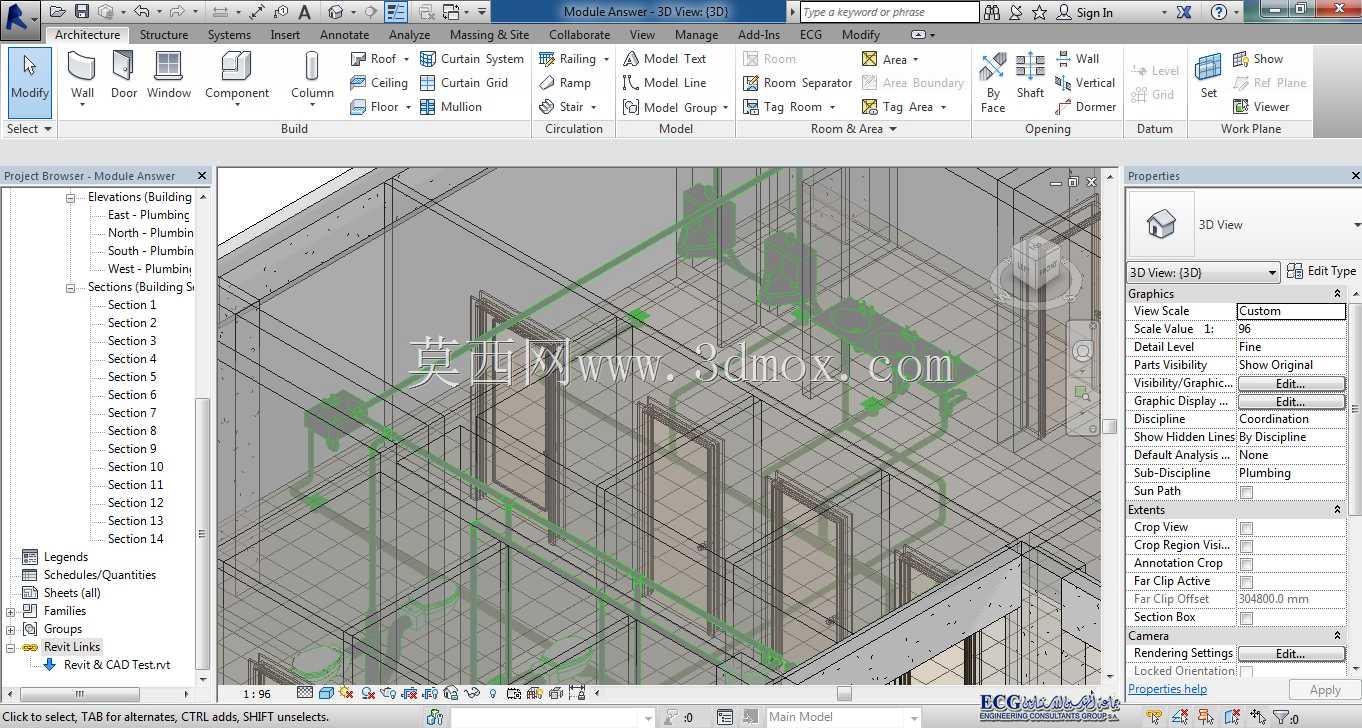

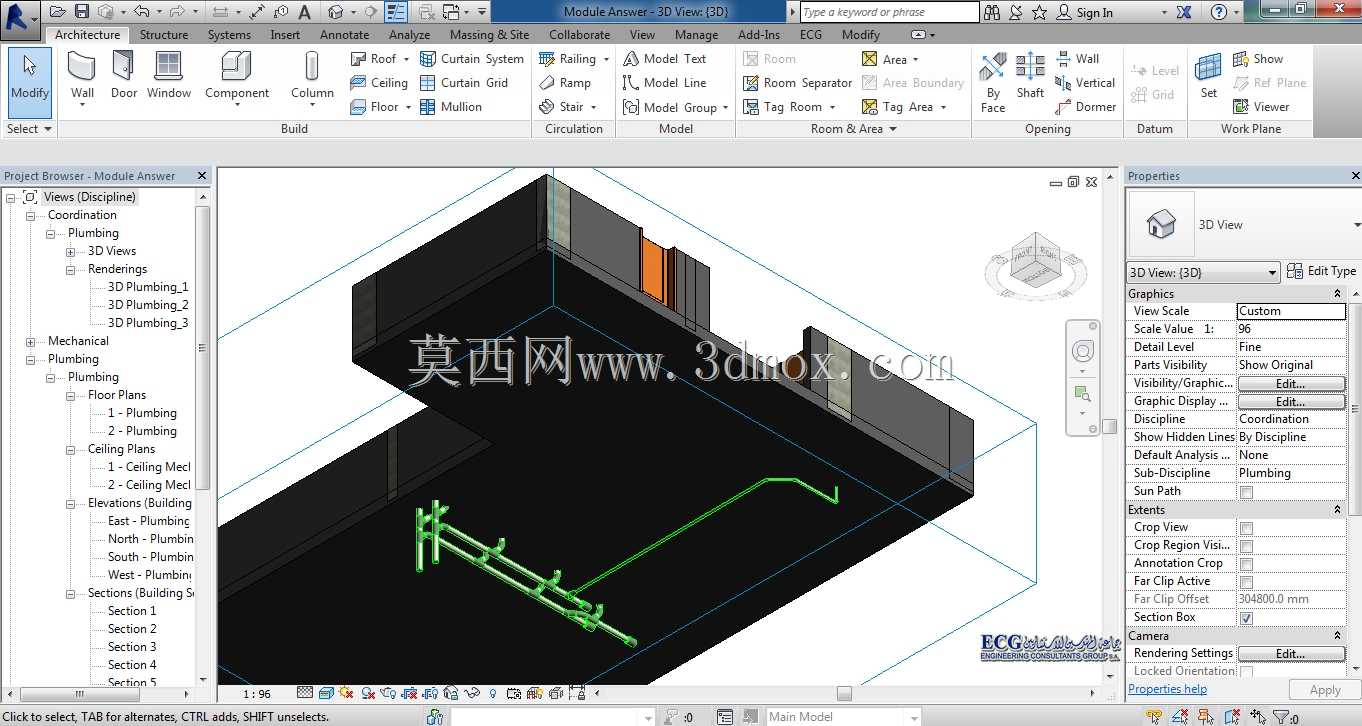

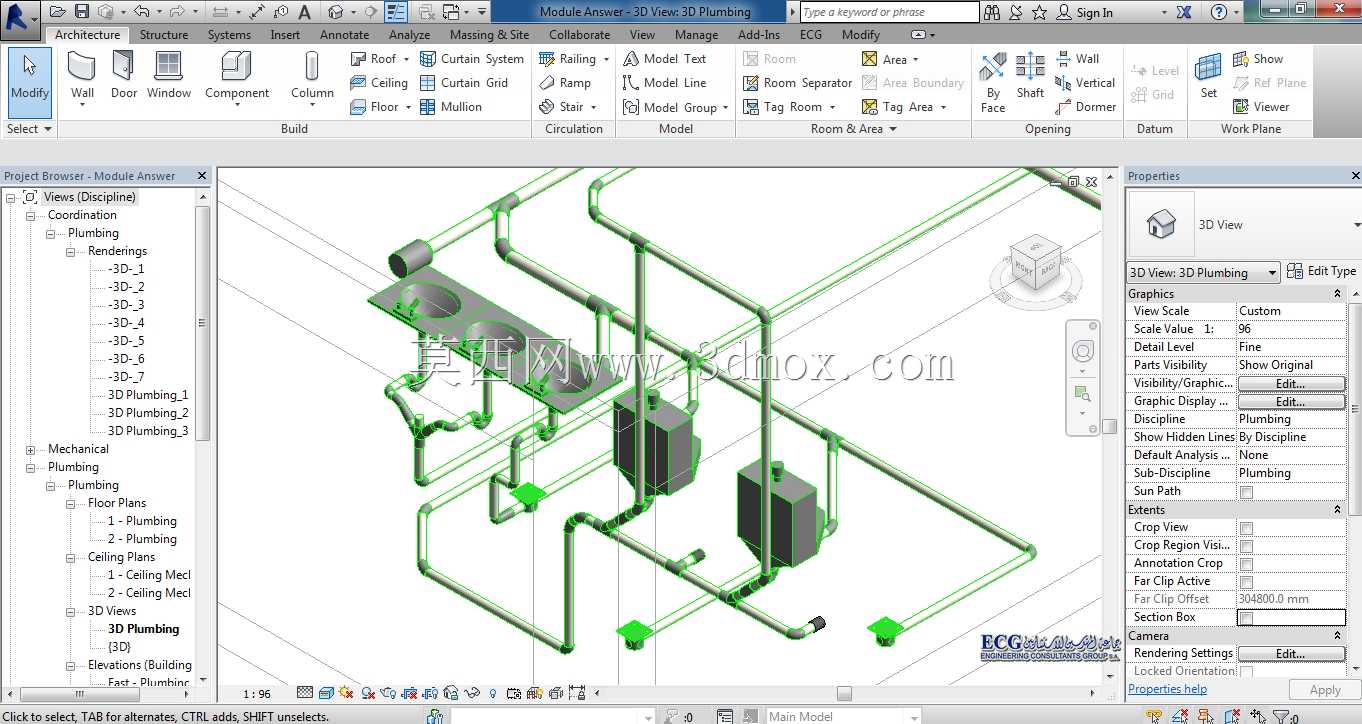

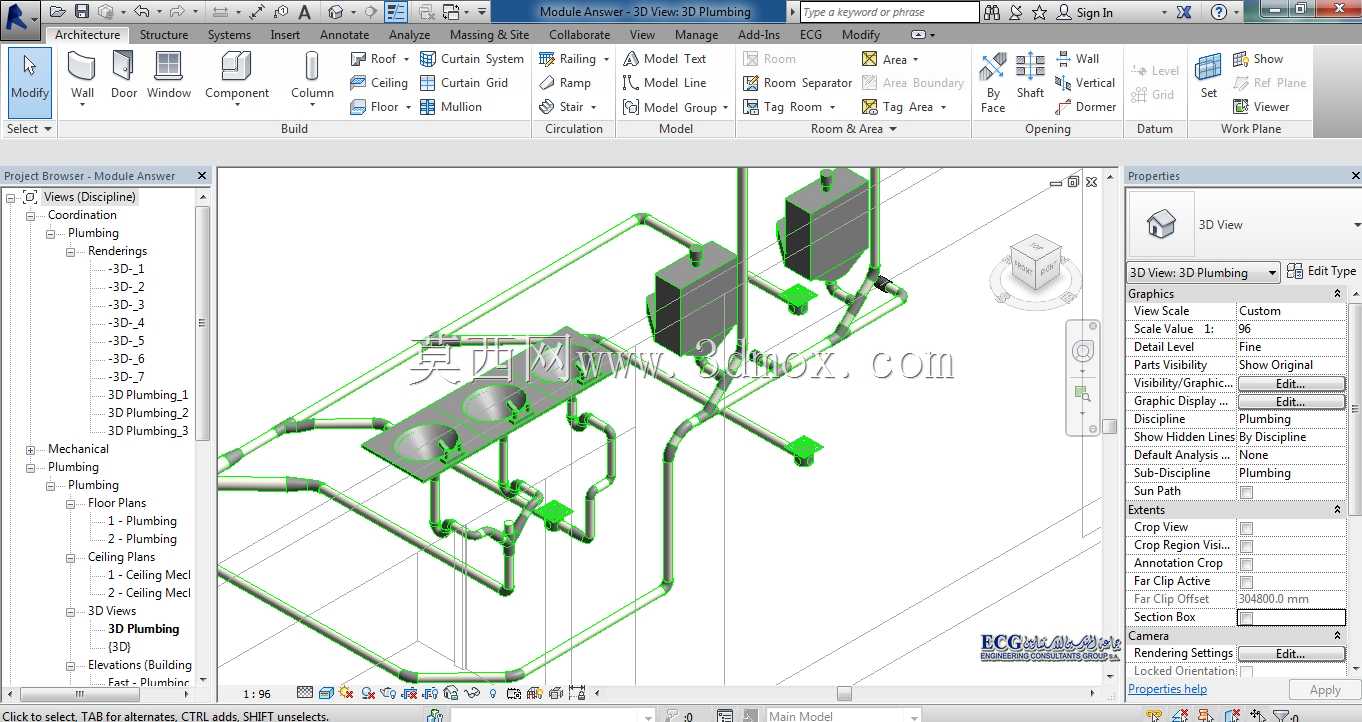

公共厕所给排水管路系统三维布局设计

这套公共厕所排水系统的三维布局设计，核心围绕公共卫生场景的高频使用需求展开，日常运维中公共厕所排水管路最常出现的堵塞、返水、检修空间不足等问题，在建模阶段就做了针对性的结构规避。从实际使用场景来看，公共厕所瞬时排水峰值远高于民用卫浴空间，多个厕位、洗手台的排水会在短时间内汇入主管道，因此管路的走向坡度、管径变化节点都做了精准的参数匹配，每段横管的倾斜角度严格遵循排水流速要求，避免污物在管段内淤积滞留。设计过程中没有采用理想化的直线布管逻辑，而是结合公共厕所的建筑结构边界，绕开了承重墙内的钢筋布设区域、地面垫层的厚度限制，同时给后续的管路检修预留了足够的操作空间，所有存水弯的位置都避开了地砖铺贴的承重点位，减少后期地面沉降对管路接口的挤压变形。从功能特性上看，整套管网将厕位排污、洗手台废水、地面清扫排水做了分流汇排设计，不同水质的排水在汇入主立管前的管段长度做了差异化设置，避免废水管内的异味反向串入厕位空间，每个排水点位的水封高度都做了统一的参数校核，保证负压抽吸工况下不会出现水封破坏的问题。管路的固定支架点位在模型中做了明确的位置标注，支架间距根据管材的承重特性设置，横管转弯处、立管接入横管的节点都额外增设了固定支撑，避免大流量排水时管路产生振动位移。安装边界方面，所有管路的布设高度都匹配公共厕所的通用装修完成面尺寸，横管最低点与地面完成面的距离满足下层空间的吊顶安装要求，立管的位置避开了厕位隔断的安装龙骨点位，给水支管与排水管路的交叉位置做了上下错位排布，避免后期渗漏时污水污染给水管道。建模过程中对每个管段的实际长度、接口类型都做了对应匹配，现场施工时可以直接提取管段尺寸进行预制加工，减少现场切割调整的工作量，管路转弯处的曲率半径也根据排水污物的通过性做了优化，避免直角弯头造成的排水阻力陡增，同时减少污物在弯头处的挂壁残留。
