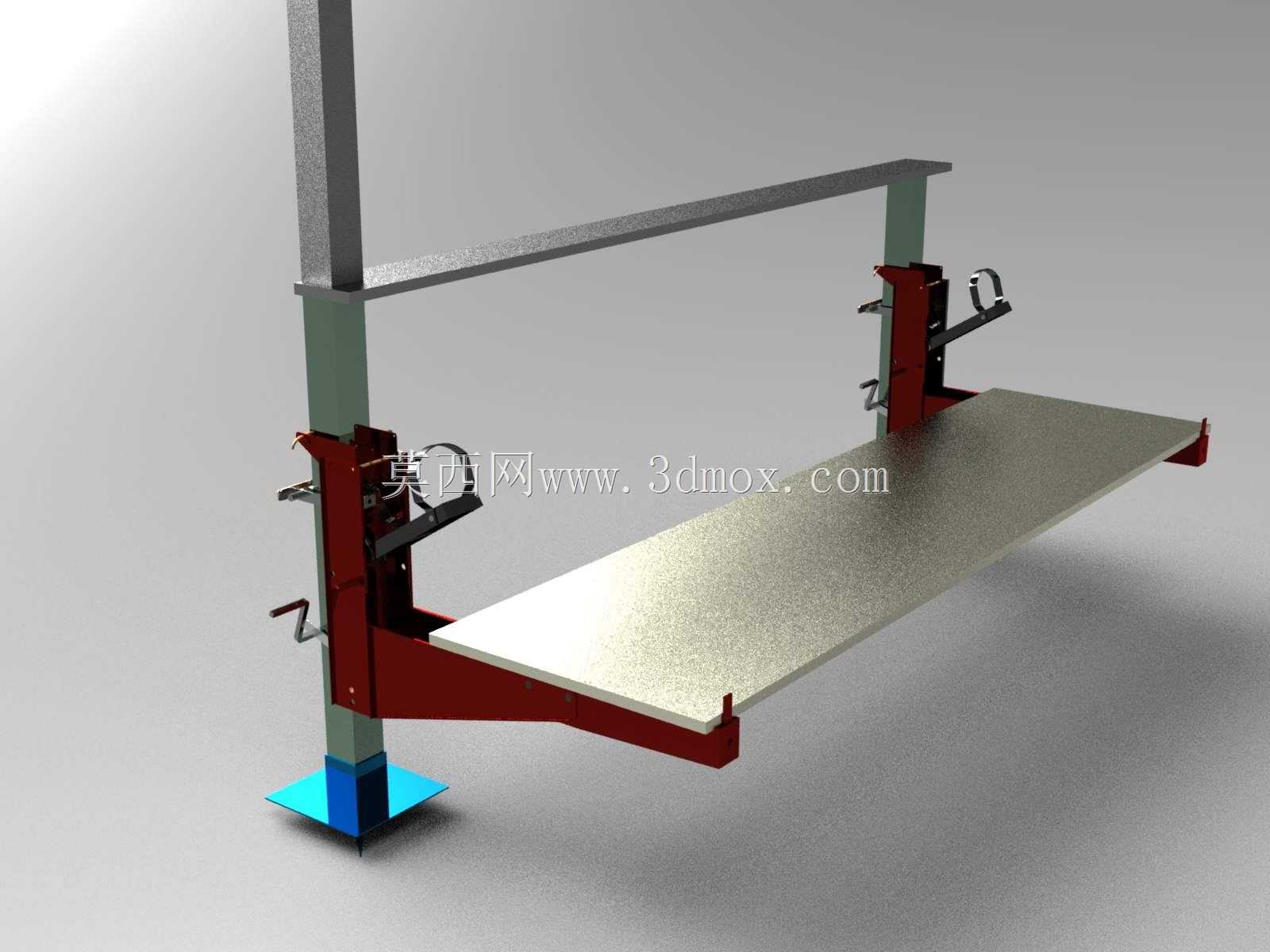

可调节式泵千斤顶支撑作业架结构设计

　　这款支撑作业架主要面向小型高空施工作业、设备侧边检修维护、仓储高位理货等场景设计，核心依托泵式千斤顶的顶升逻辑实现作业平台的高度调节，替代传统固定式脚手架拆装繁琐、高度适配性差的痛点。从结构组成来看，整套装置以两根垂直布置的方形钢质立柱作为主承力构件，立柱底部配置带防滑纹的方形调平脚垫，可在不平整的水泥、沥青甚至硬化泥土地面完成快速调平，单脚垫的接地面积经过受力核算，可避免重载作业时出现立柱下沉、架体倾斜的风险。作业平台采用花纹钢板折弯成型，板面的防滑纹路可避免作业人员站立、工具放置时出现打滑，平台侧边与升降滑座采用螺栓刚性连接，连接位置额外加焊三角加强筋，分散平台承重时的应力集中，避免长期使用后连接位置出现焊缝开裂、

　　平台变形的问题。两侧的升降夹紧机构是整套设计的核心功能单元，采用与泵千斤顶匹配的棘爪锁止结构，摇动手柄即可驱动滑座沿立柱垂直升降，每上升一个棘齿节距即可自动锁止，不会出现下坠风险，下降时只需拨开锁止手柄即可缓慢释放承重，操作时无需额外配备吊装、顶升辅助工具，单人即可完成架体的高度调节作业。立柱顶部设置横向连接横梁，将两根独立立柱连为整体框架，大幅提升整套架体的侧向抗扭刚度，避免作业时架体出现横向晃动。从安装边界来看，整套架体的立柱间距适配常规单人作业的通行与操作宽度，平台伸出长度可覆盖常规设备检修、墙面作业的操作半径，安装时无需在墙面、地面打膨胀螺栓固定，依靠自身结构刚度与脚垫摩擦力即可保持稳定，可快速转场至不同作业点位。

　　设计时针对升降滑座与立柱的配合间隙做了公差适配，既保证滑座可沿立柱顺畅滑动无卡滞，又避免间隙过大导致平台晃动，棘爪与立柱上的调节齿槽啮合深度经过校核，满负载工况下也不会出现脱齿打滑的问题。目前的结构预留了护栏安装接口，后续可根据作业安全规范加装侧边防护栏、工具挂板等拓展附件，适配不同场景的作业需求，整套架体的所有承重构件均采用常用型钢加工，无需定制特殊截面材料，加工制作门槛低，适合小型施工队、设备运维班组自行加工制作使用。
