办公建筑HVAC管道消防系统综合排布设计

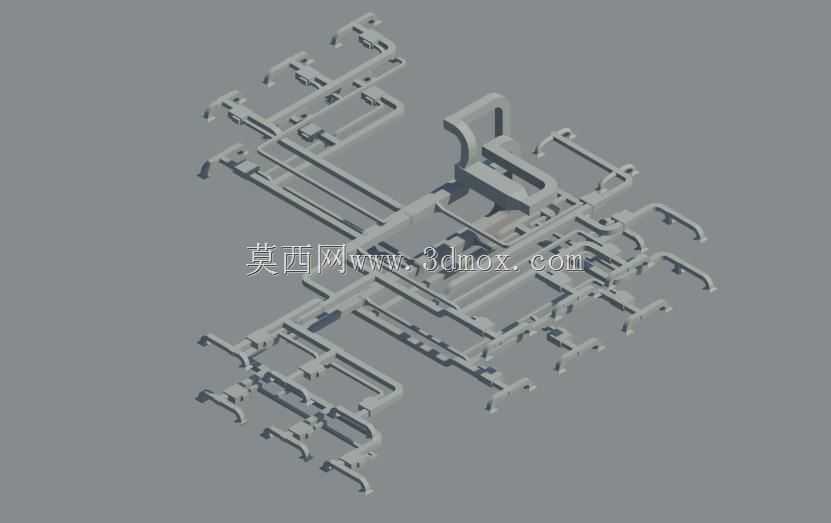

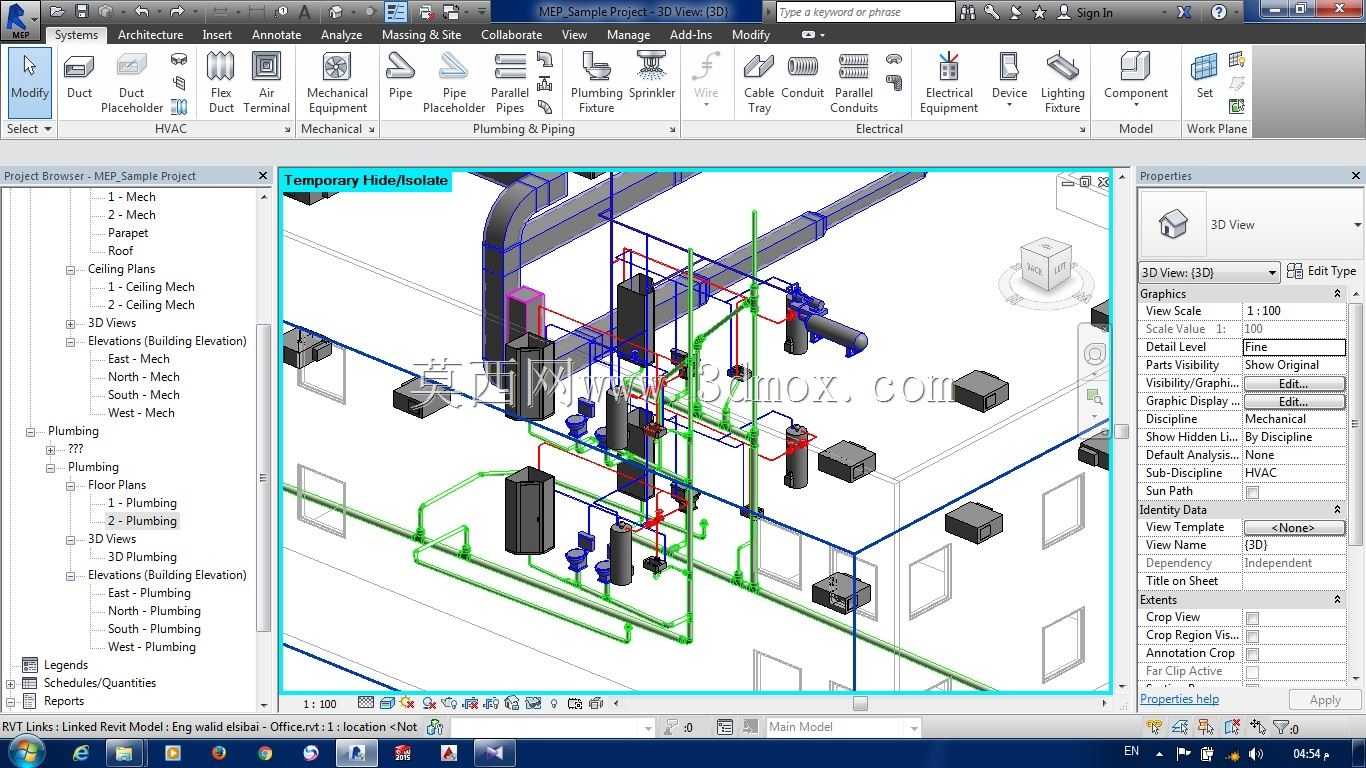

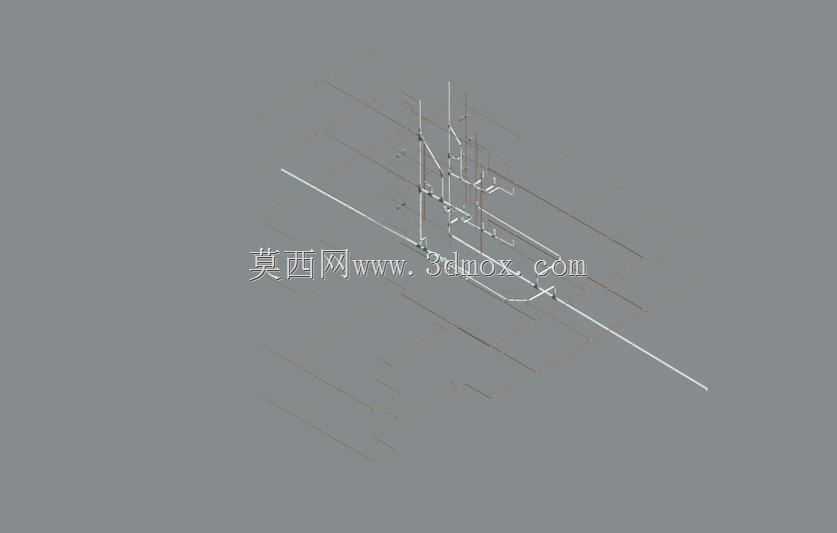

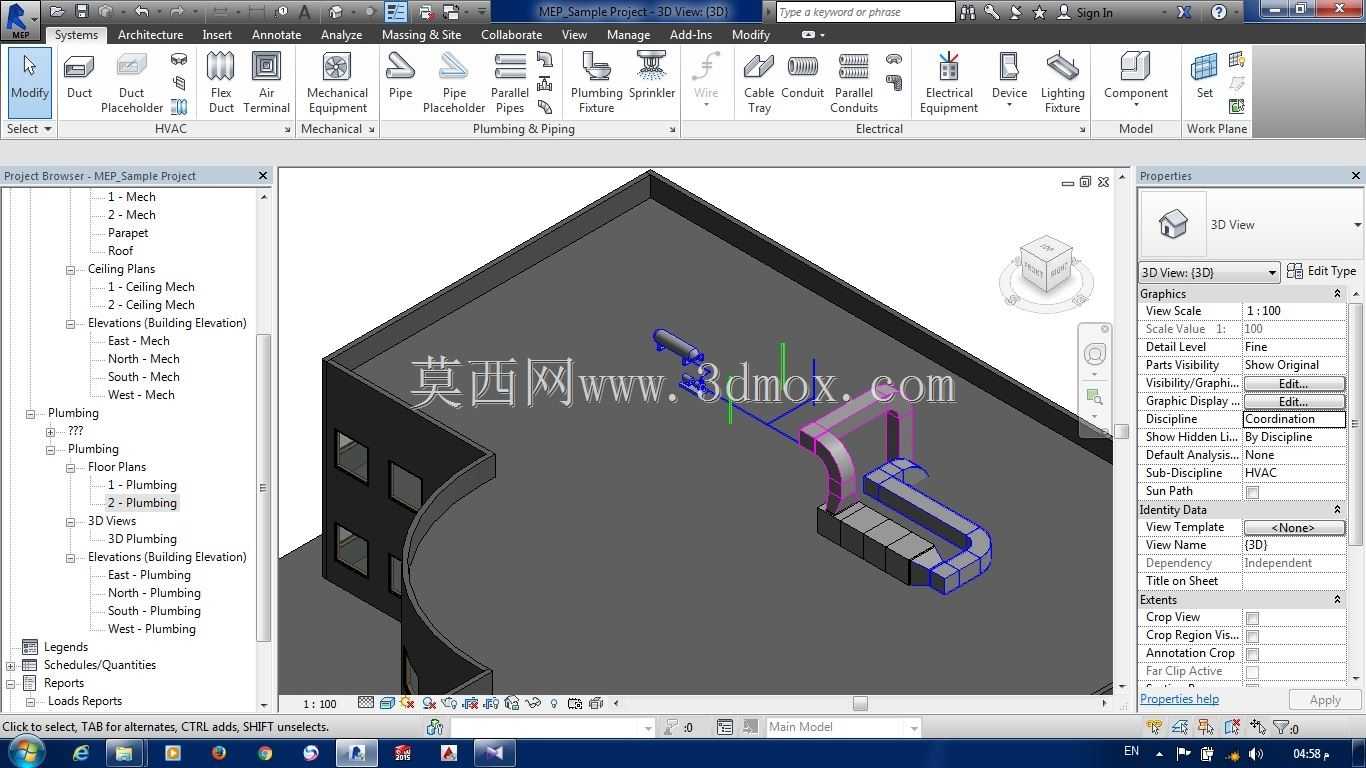

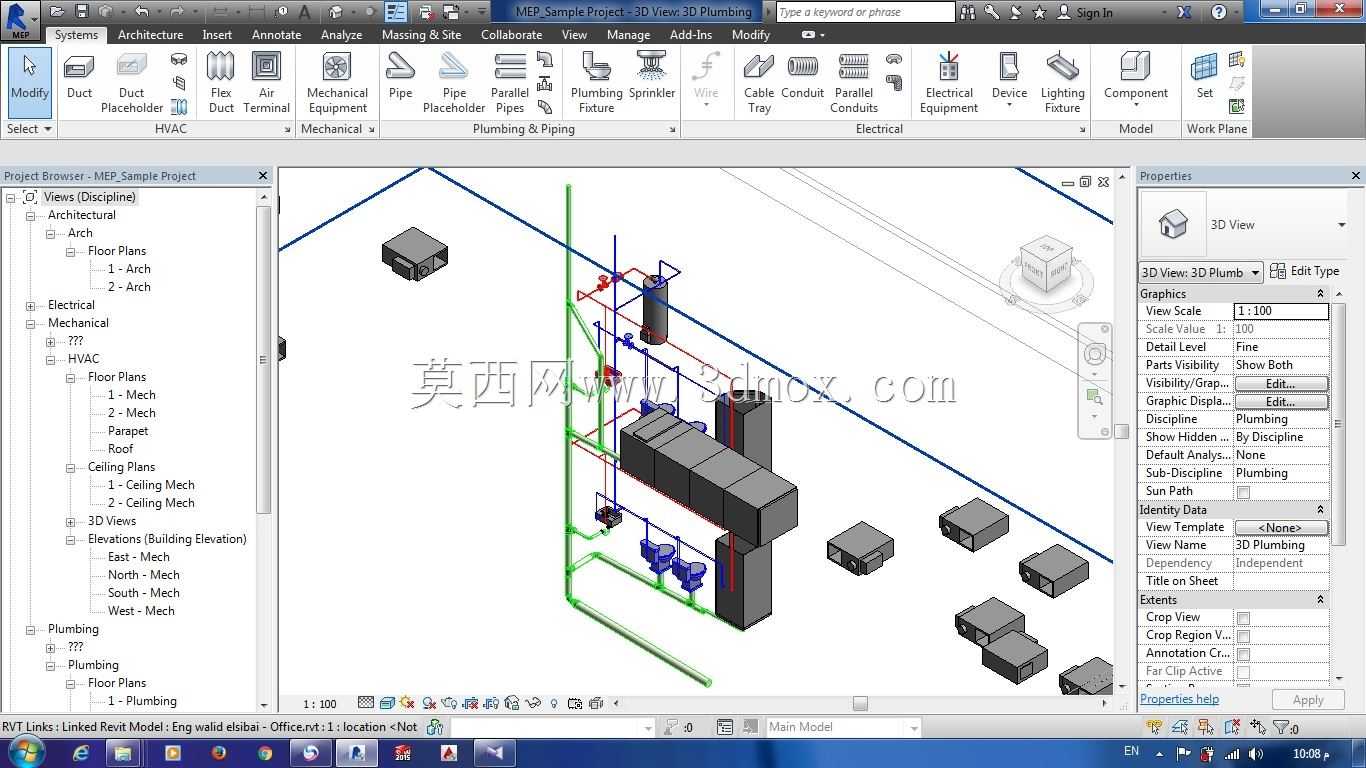

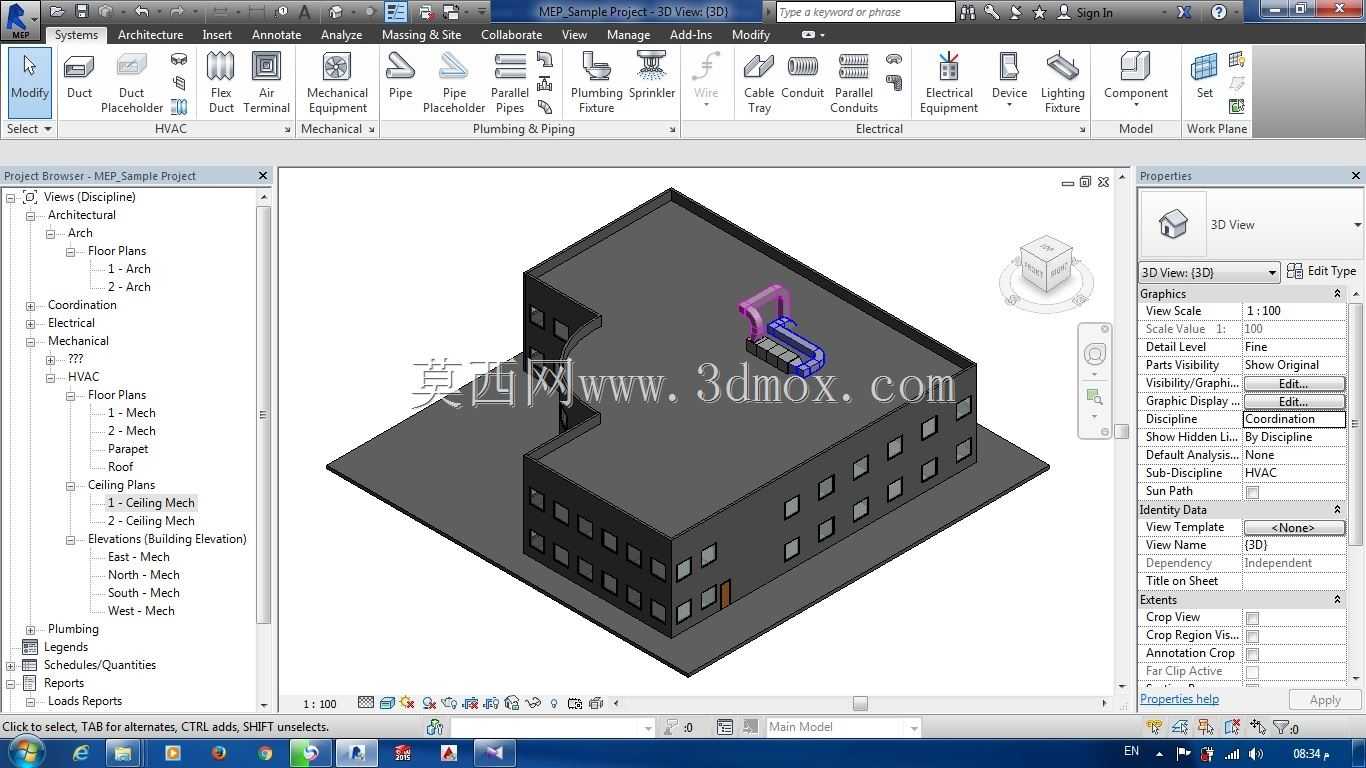

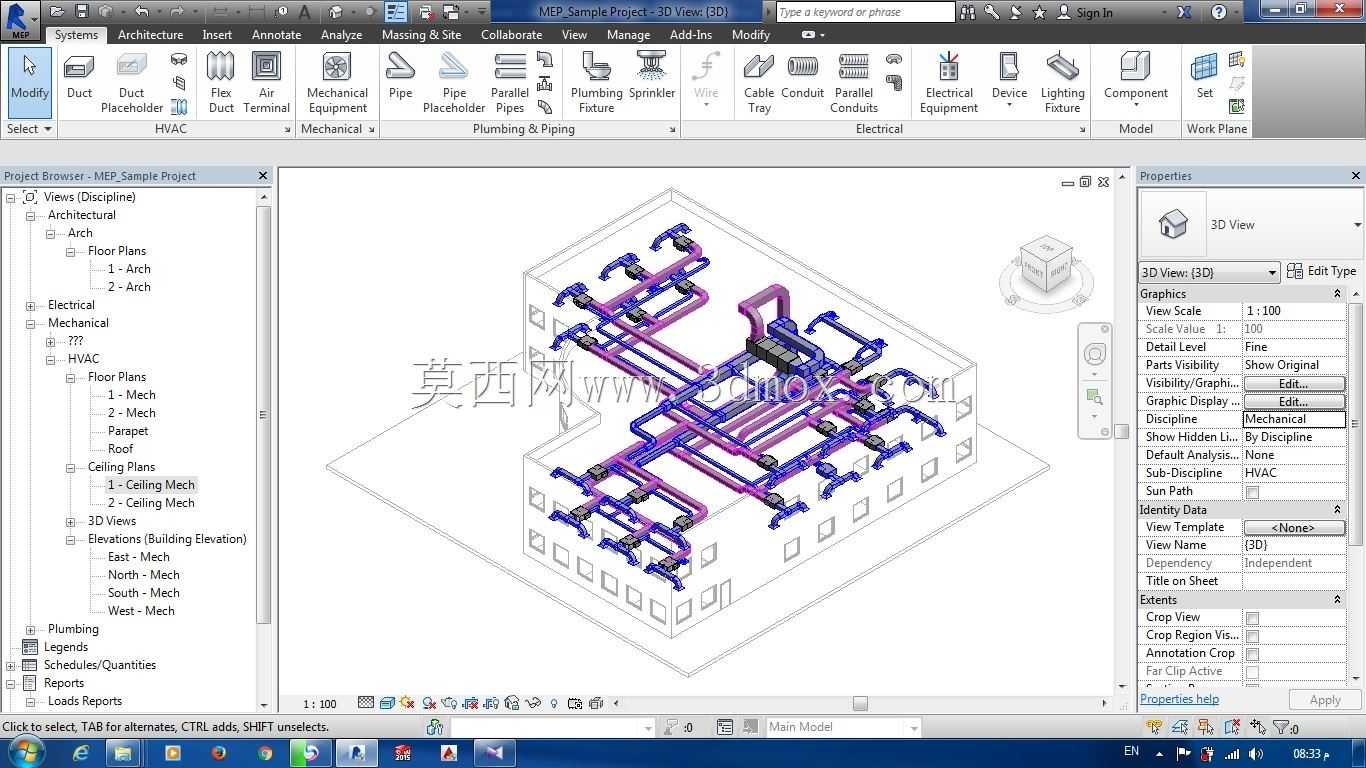

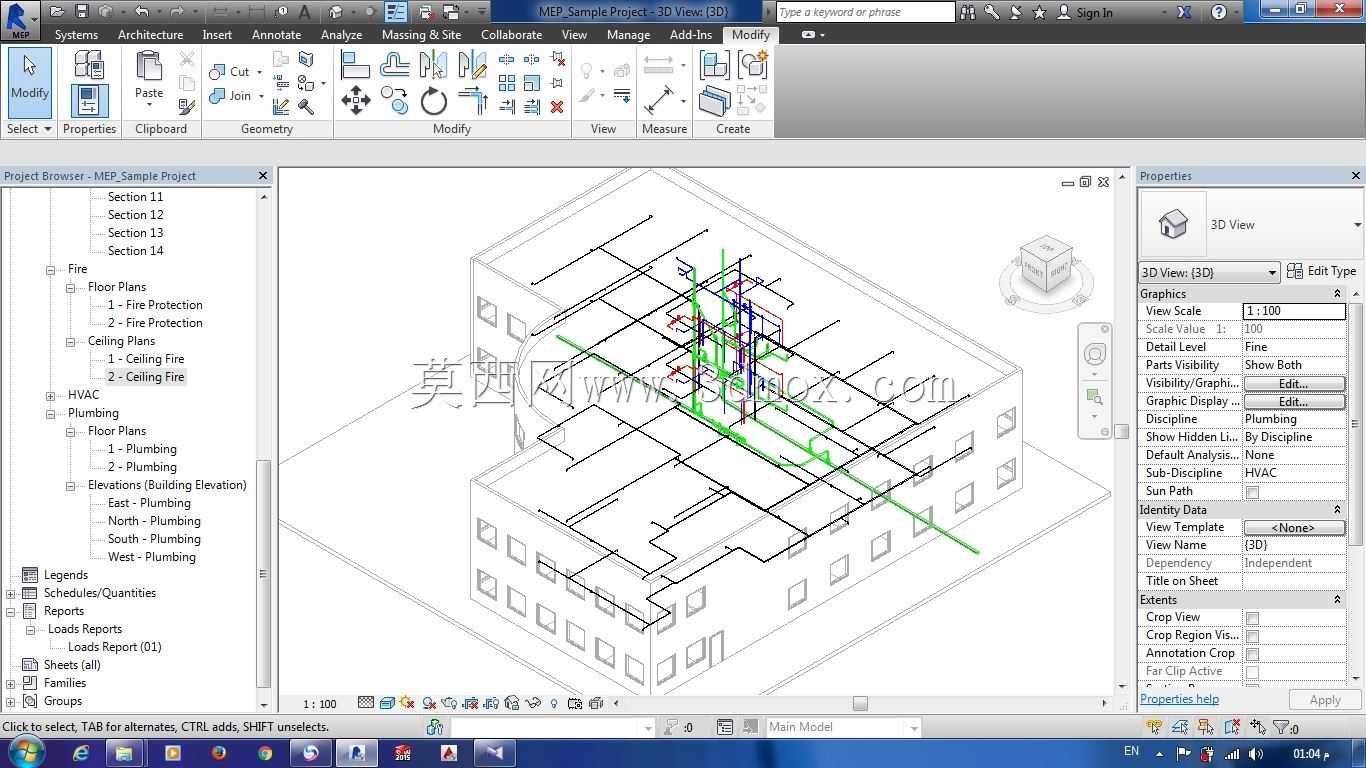

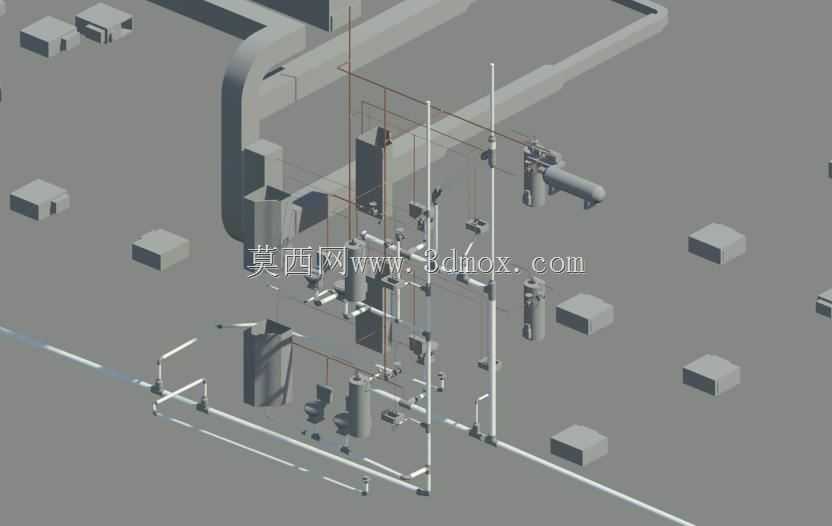

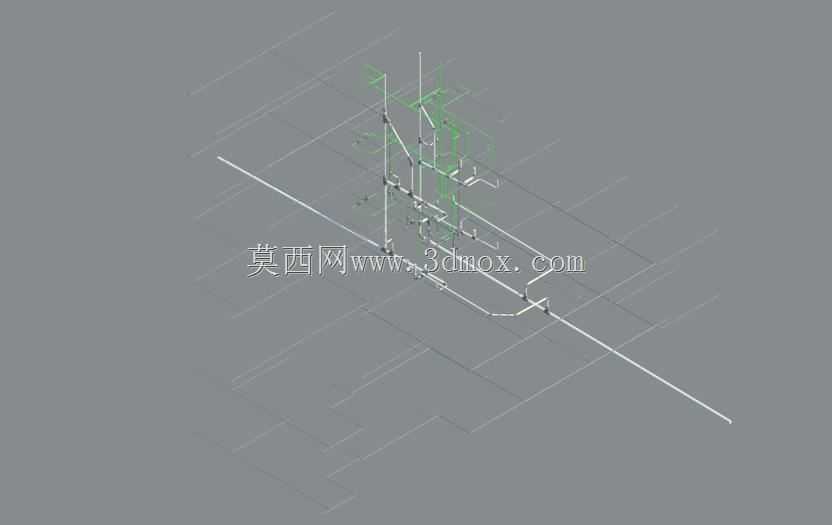

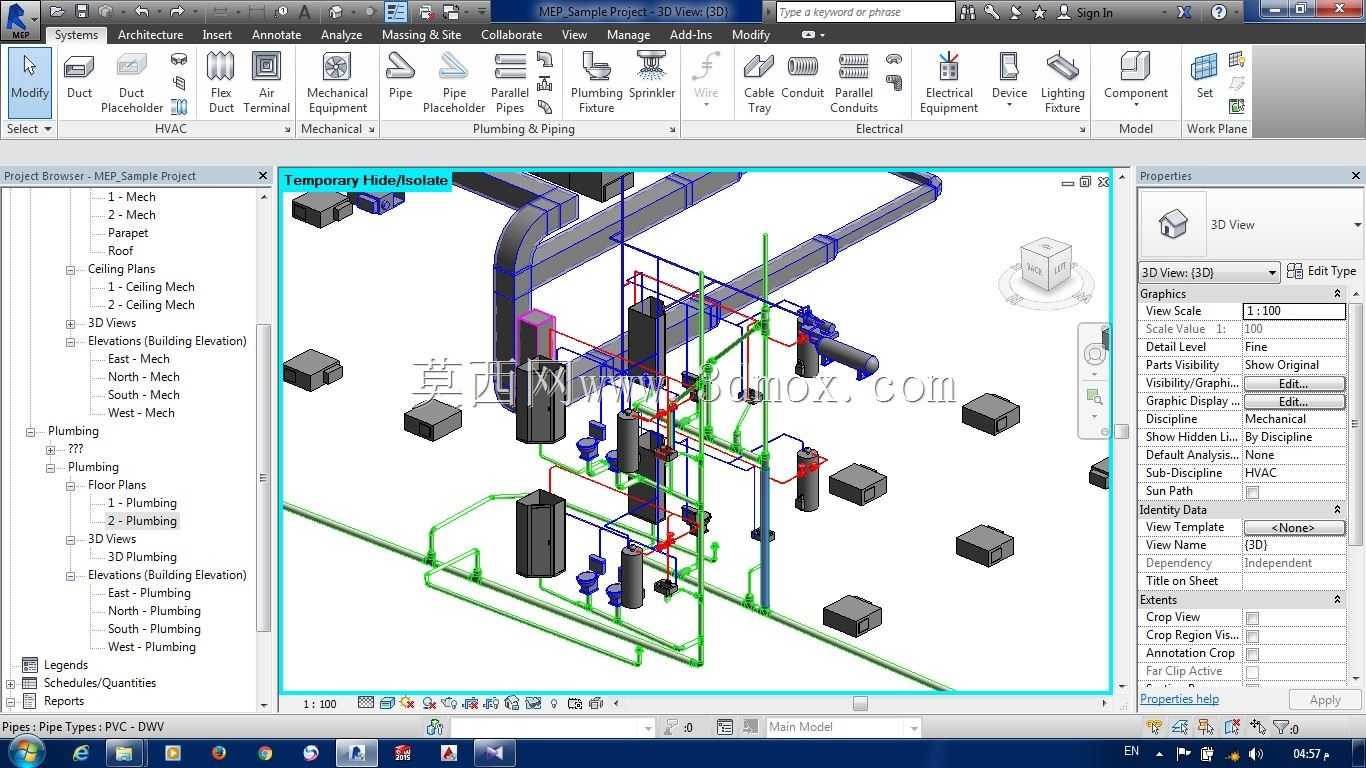

这套办公建筑机电系统三维排布成果，核心解决多专业管线在建筑有限层高空间内的碰撞冲突问题，覆盖日常办公场景下的暖通空调送风回风、给排水输送、消防喷淋供水、应急照明供电全链路的空间布局需求。从实际工程落地角度看，办公建筑的机电管线排布直接影响后期吊顶完成面高度、管线检修空间预留、各系统运行阻力平衡，传统二维图纸叠图校验很难完全规避结构梁、墙体预留洞与管线的交叉冲突，三维可视化的排布方式能在施工前就把所有硬碰撞、软碰撞问题逐一排查调整。设计过程中优先遵循小管让大管、有压管让无压管、常温管让高低温管的工程原则，先确定主风管、消防干管这类大尺寸管线的走向与安装高度，再依次排布给排水支管、照明穿线管路，所有管线的转弯半径、支吊架安装间距都严格对应现行施工规范要求，避免后期出现管线安装空间不足、支吊架无法固定的问题。针对办公区域人员长期停留的使用特性，暖通管线的送风口位置避开工位正上方，防止送风直吹人体造成不适，消防喷淋头的布置间距满足防火规范覆盖要求，照明管线的走向配合后期吊顶灯具点位预留接线位置，所有管线与结构墙体、梁底的安装间隙都预留了足够的保温层施工、后期检修操作空间，不会出现管线贴梁底安装后保温层无法包裹、检修工具无法伸入的问题。不同功能管线之间的安全间距也做了明确控制，比如消防水管与电气管线的间距满足防水、防干扰要求，暖通冷热管线与其他管线的间距预留了保温层厚度，避免冷桥现象产生。从安装边界来看，所有管线的排布都在建筑结构围护的内部空间内，没有超出建筑外墙、结构楼板的边界范围，管线穿楼板、穿墙体的位置都对应预留了合适尺寸的套管洞口，不需要后期在结构构件上额外开洞破坏结构受力。整套排布逻辑完全贴合办公建筑的实际使用需求，既保证各系统的功能正常实现，又最大化利用建筑内部竖向空间，尽可能提升吊顶完成面高度，优化办公区域的空间通透感，同时给后期物业运维预留了充足的检修操作空间，降低后期运维的拆改成本。
