定制款特殊尺寸龙门式数控加工设备

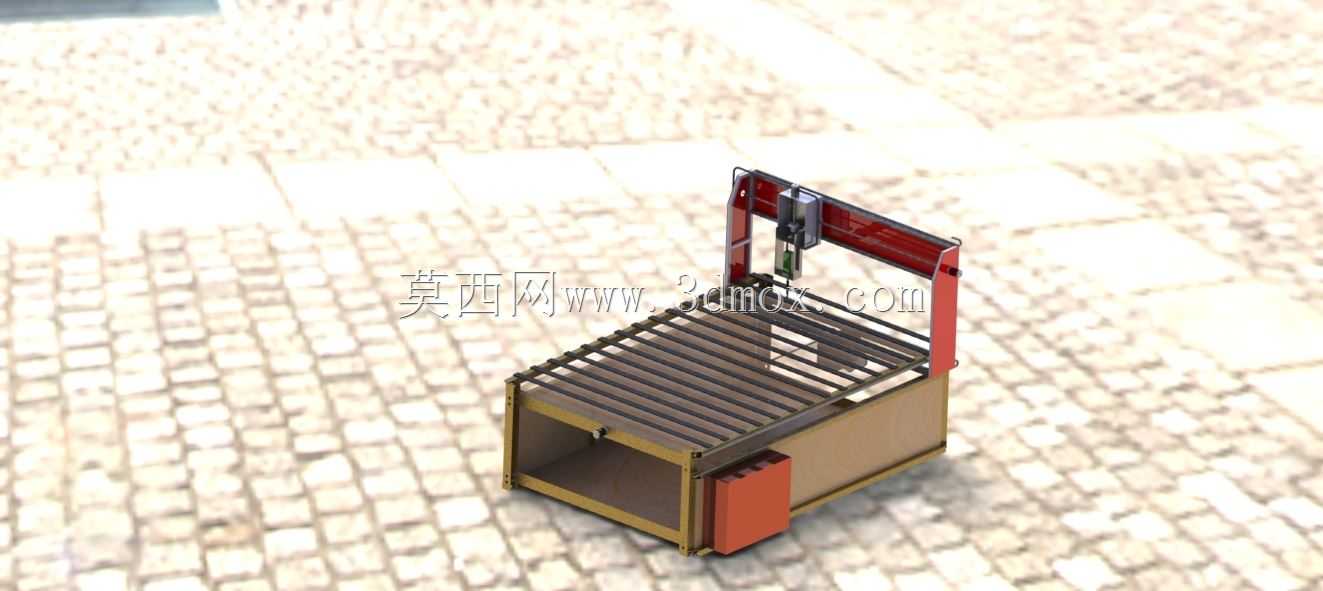

这款定制化数控加工设备，是针对客户特殊加工需求开发的专用机型，核心适配非标准尺寸工件的加工作业场景，在小型五金加工、定制板材裁切、异形构件铣削等场景中，能够填补标准机型加工行程不足、工件装夹受限的使用痛点。从结构设计逻辑来看，设备采用龙门式横梁搭载加工主轴的布局，横梁两侧通过立式支撑结构与底部床身连接，主轴组件可沿横梁横向导轨做水平进给运动，同时可沿支撑侧的纵向导轨完成竖直方向的进给动作，配合下方辊道式工件台的纵向送料，可实现三维空间内的多轴联动加工，覆盖工件全幅面的加工范围。辊道式工件台采用多根平行布置的承重辊作为承载面，既能够承托大尺寸板材、框架类工件，也可减少工件移动时的摩擦阻力，方便操作人员上下料与工件位置调整，工件台下方设置封闭式储物腔体，可收纳加工辅具、备用刀具等物料，提升车间现场的空间利用率。设备侧部集成了电气控制与动力组件的安装舱，采用外置式布局方便后期维护检修，避免加工碎屑、切削液进入电控区域造成元件损坏。从安装边界来看，设备整体占地尺寸适配中小型加工车间的工位布局，不需要额外做特殊的地基加固处理，地面承重满足常规工业厂房标准即可完成安装调试，设备进料侧预留足够的工件周转空间，出料侧可对接后续的工件清理、质检工位，形成连贯的加工流程。设计过程中针对客户提出的特殊工件尺寸要求，对横梁跨距、工件台辊道间距、主轴行程参数都做了针对性调整，摒弃了标准机型的固定参数配置，确保加工行程完全覆盖客户常加工工件的最大尺寸，同时兼顾了设备整体的结构刚性，避免大跨距横梁在加工过程中出现形变影响加工精度。主轴组件的安装座预留了多类型刀具的装夹接口，可根据加工工序需求更换铣刀、钻头、裁切头等不同作业端头，适配铣削、钻孔、裁切、打磨等多类加工工序，不需要额外更换设备即可完成工件的多工序加工，减少工件周转的时间成本。设备的走线全部采用拖链内置式布置，避免线缆外露在加工区域被碎屑剐蹭、切削液腐蚀，延长电气线路的使用寿命，各运动轴的导轨都配备了防尘防护结构，阻挡加工碎屑进入导轨副造成磨损，降低设备日常维护的频次。
