桌面级小型龙门式数控雕刻加工设备

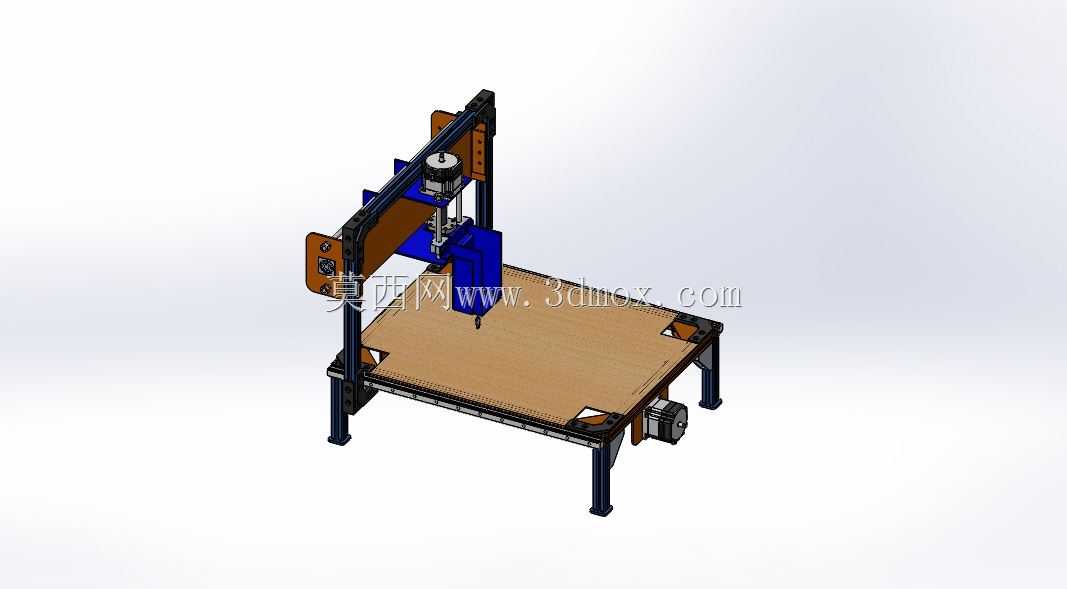

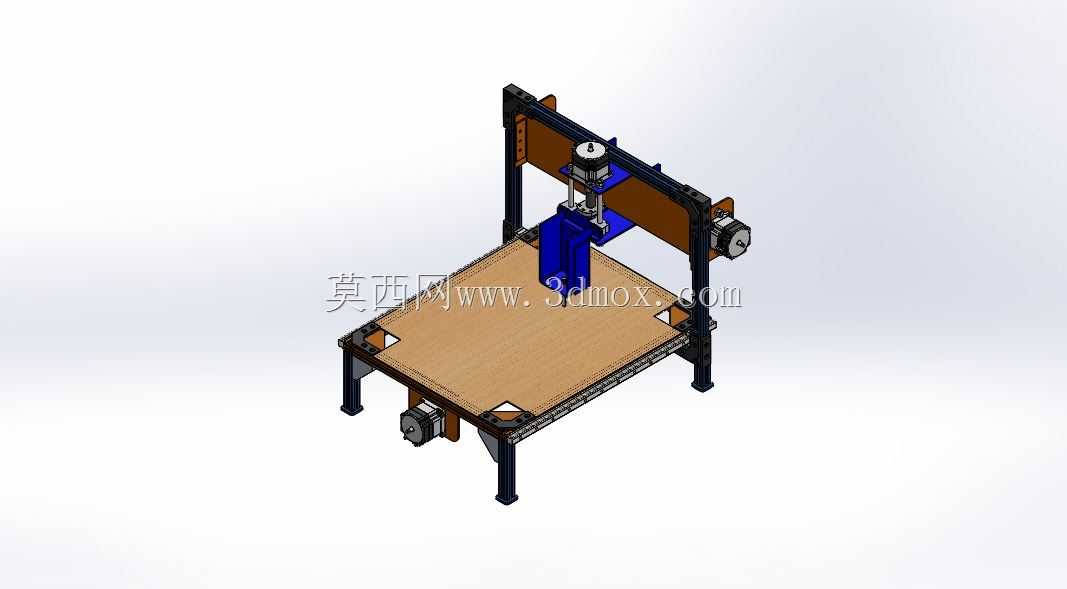

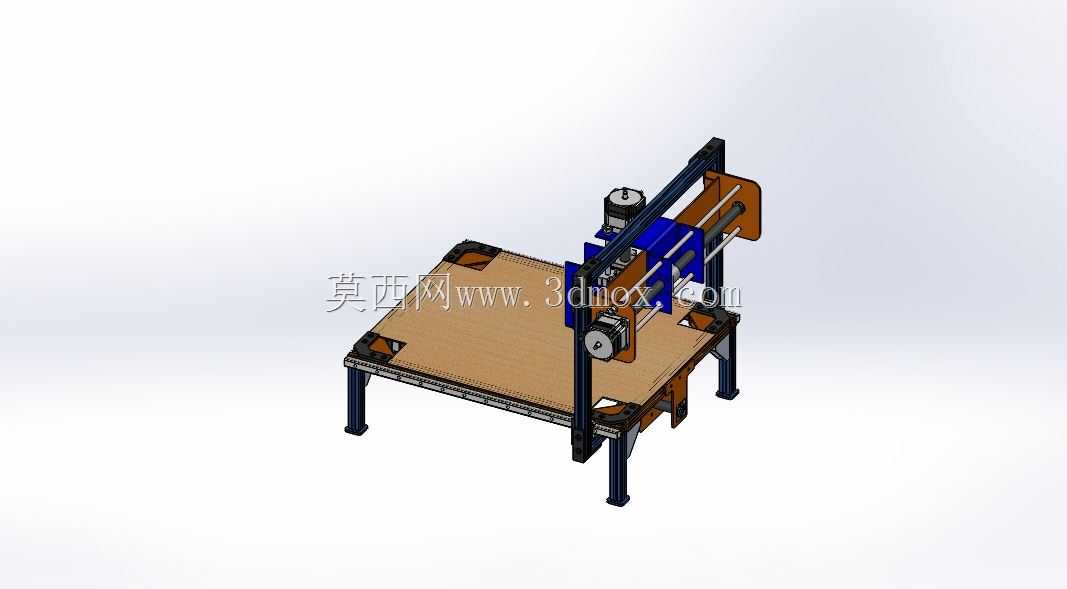

这款小型数控加工设备采用龙门式动梁结构设计，整体框架以标准工业铝型材搭建主体支撑，搭配加厚钢板作为加工工作台面，工作台面预留多组T型安装槽位，可适配不同规格的工件夹具，满足小尺寸工件的快速装夹需求，工作台边缘做了倒角处理，避免操作过程中剐蹭操作人员。设备的X轴传动组件布置在龙门横梁两侧，采用同步带搭配线性导轨的传动组合，兼顾传动精度与移动速度，Y轴传动组件沿工作台两侧纵向布置，承载龙门整体的纵向移动负载，Z轴滑台搭载加工主轴，可实现垂直方向的进给运动，主轴采用高速风冷电主轴，适配软金属、亚克力、密度板、PCB板等多种材质的雕刻、铣削加工需求。

从应用场景来看，这类小型数控设备多用于个人工作室打样、教学实训演示、小型文创产品加工、电子线路板制作等场景，相比工业级大型数控设备，其占地面积不足两平方米，可直接放置在标准工作台面上使用，对安装场地的承重、空间要求极低，不需要专门的设备基础，普通办公或实训场地即可完成部署安装。设备的电气控制组件集中布置在龙门侧方的安装板上，走线全部采用拖链收纳，避免运动过程中线缆磨损，各轴的行程限位开关布置在导轨两端，防止超程运动造成机械结构碰撞损坏。

设计过程中充分考虑了组装调试的便捷性，所有型材连接部位采用标准角码搭配内六角螺栓紧固，不需要专用焊接设备即可完成整机组装，后期维护时可快速拆解更换易损部件。Z轴滑台的安装板预留了多组安装孔位，可根据加工需求更换不同功率的主轴组件，也可拓展安装激光头、绘图笔等功能附件，拓展设备的使用场景。工作台下方的支撑腿采用可调节脚杯设计，可根据放置地面的平整度调整设备水平度，保证加工过程中设备的稳定性，减少振动对加工精度的影响。设备的传动部位全部做了安全防护设计，同步带外侧加装防护挡板，避免操作人员误触运动部件造成安全隐患，整体结构紧凑，功能集成度高，完全适配小批量、小尺寸工件的柔性加工需求，也可作为数控原理教学的实操载体，帮助学习者直观理解三轴数控设备的运动逻辑与结构组成。
