磁耦合反重力平衡旋转概念装置

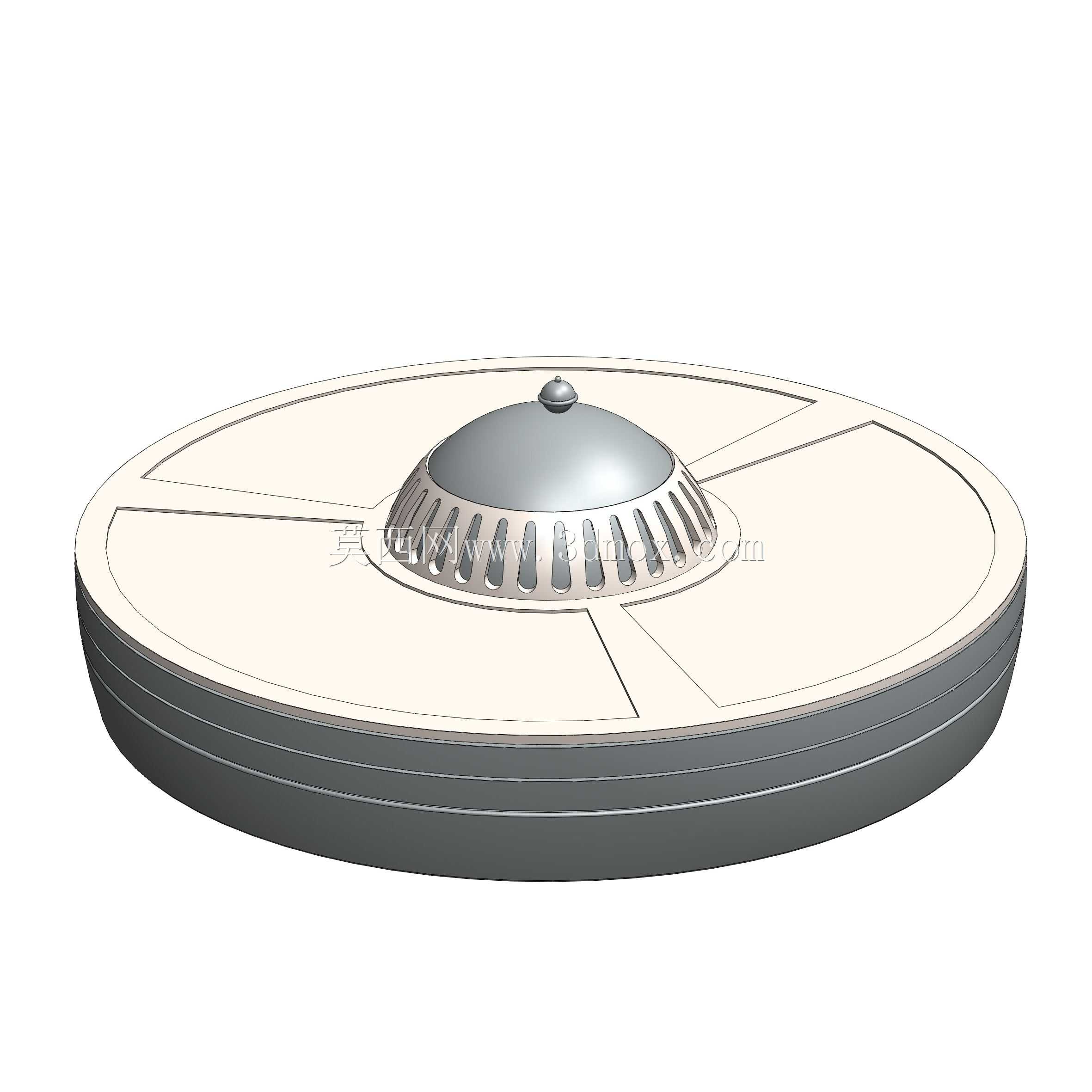

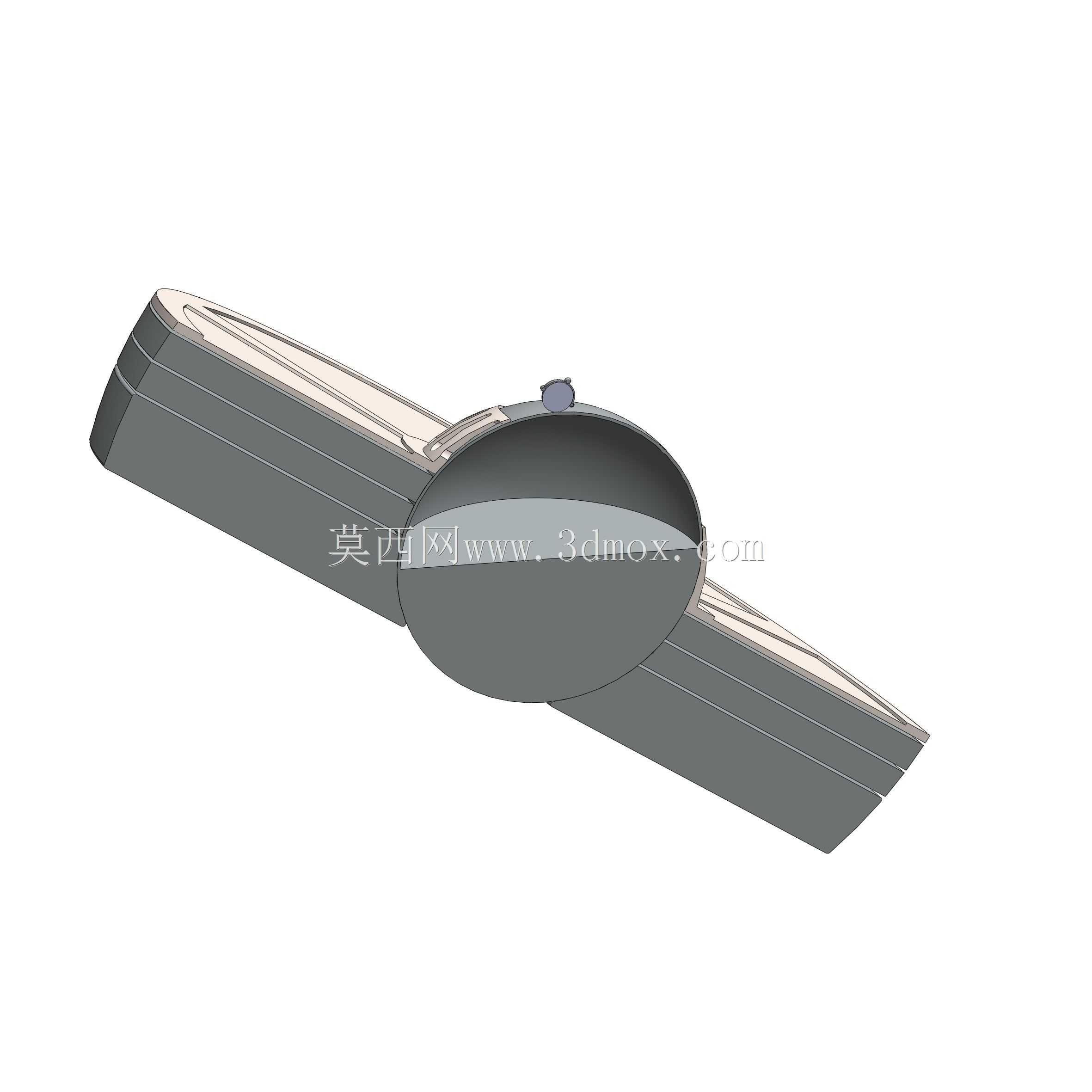

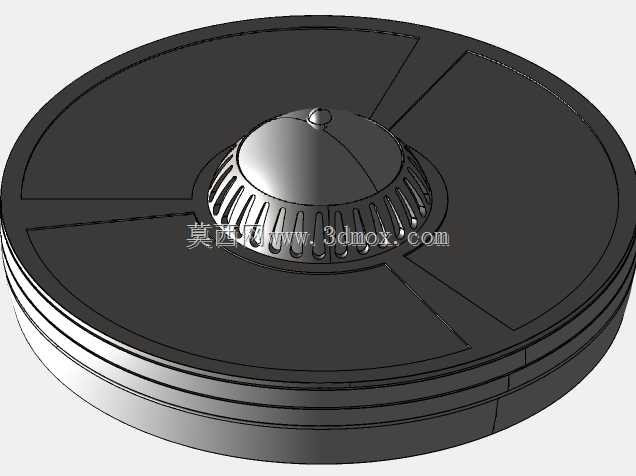

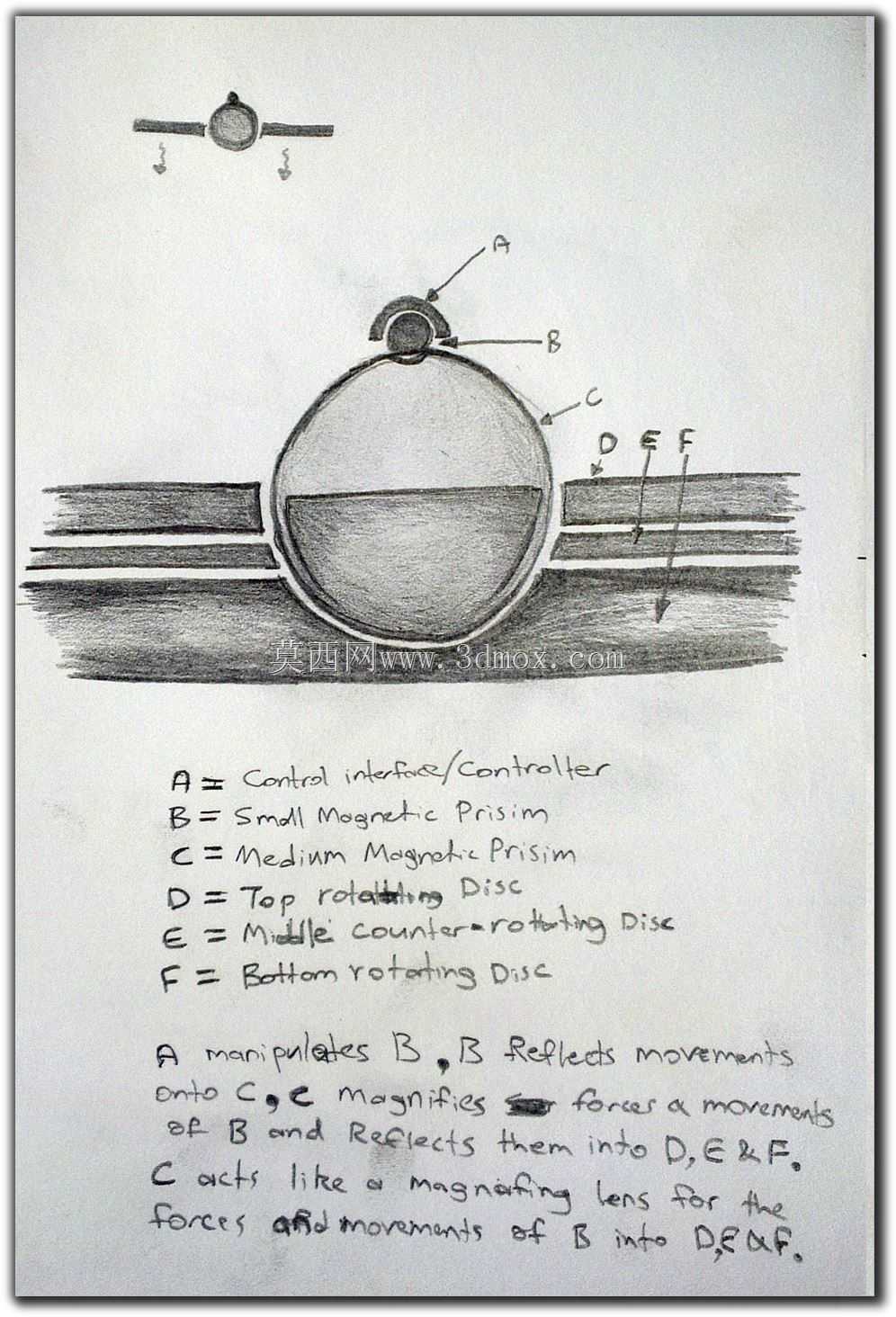

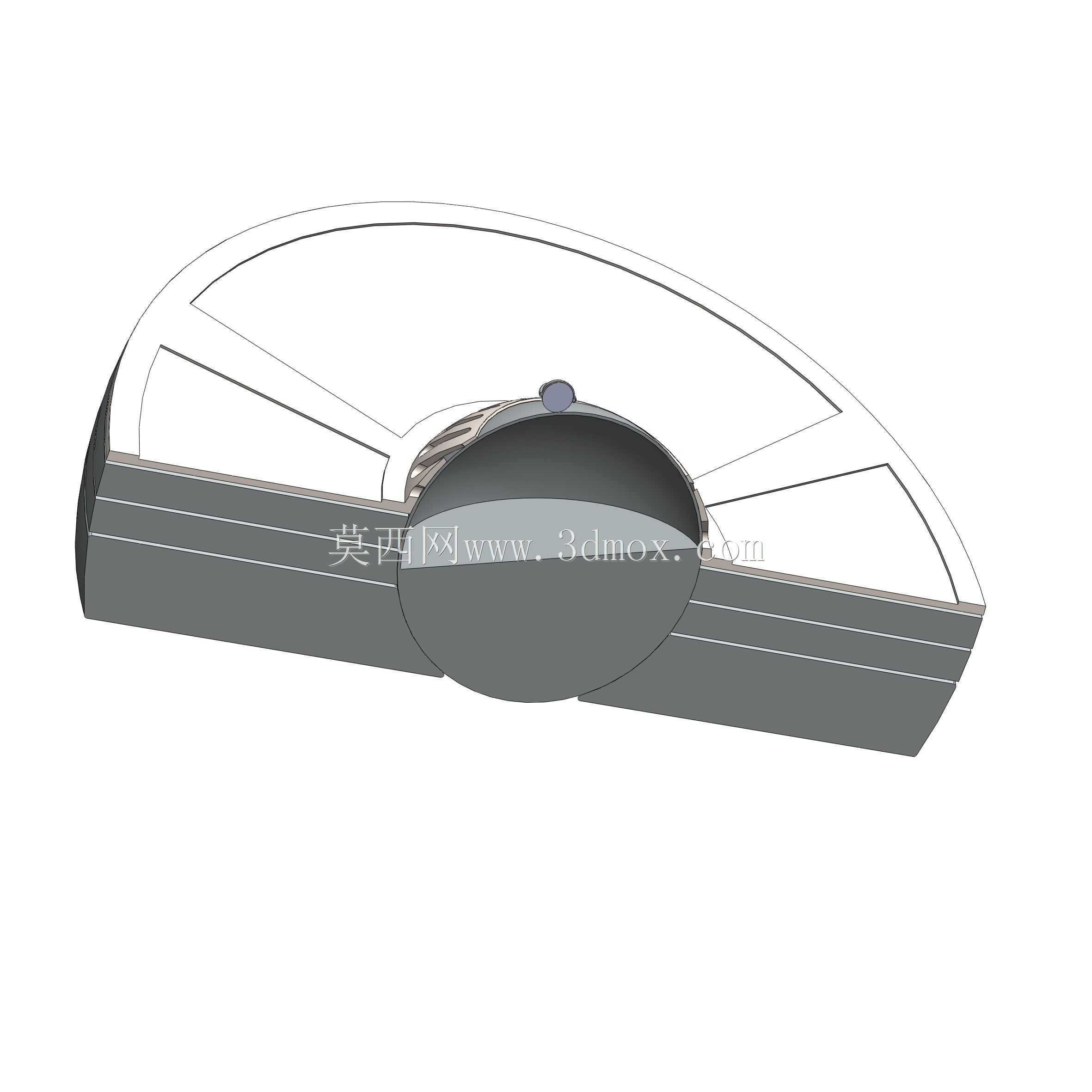

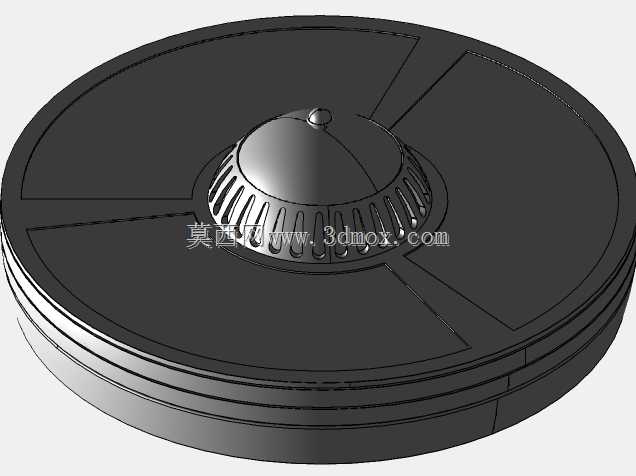

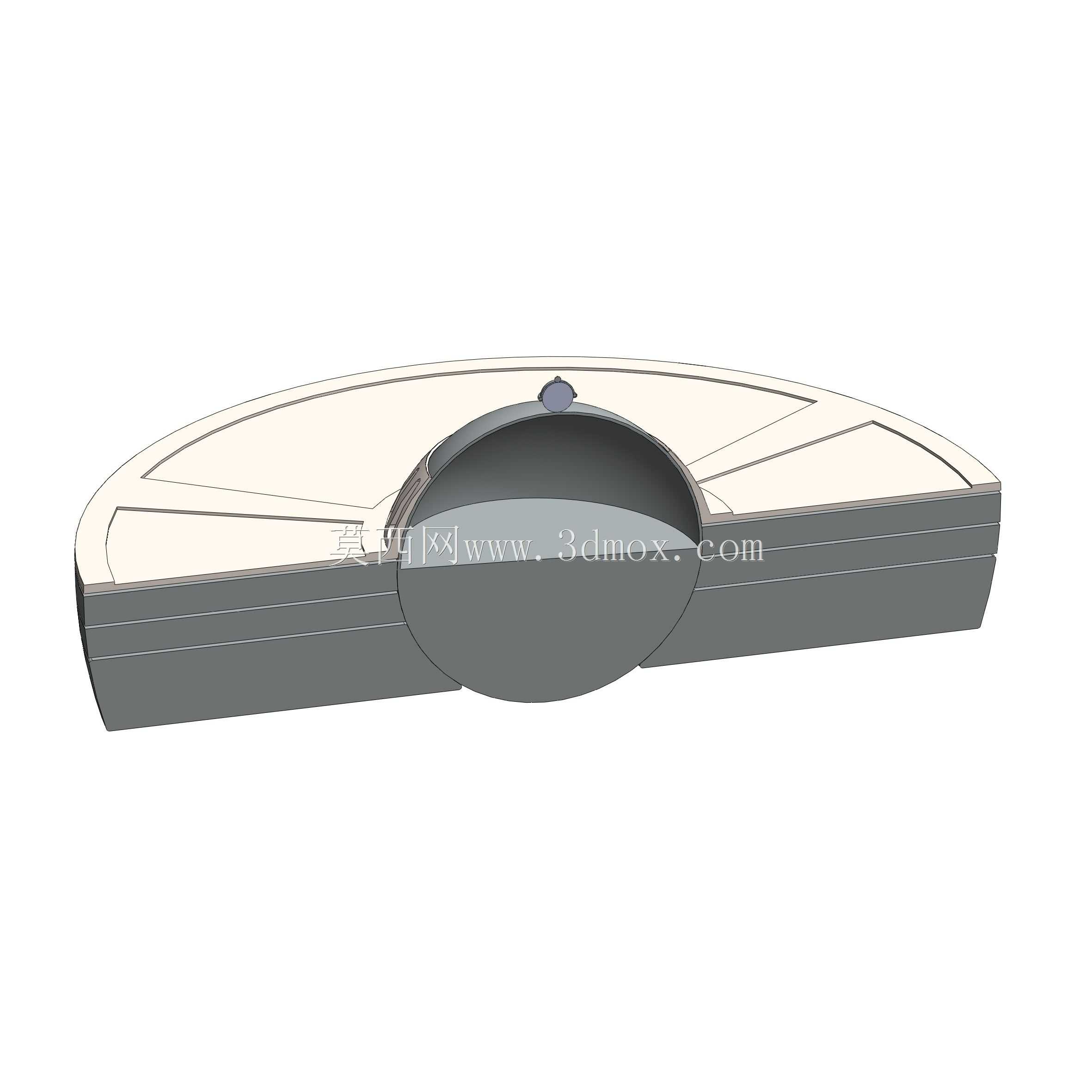

该概念装置核心采用上下同轴嵌套的球体结构作为力传递与放大的主体，底部大球体为固定支撑基座，半球形结构从安装平面向上凸起，安装时需保证大球体的球心与安装平面的垂直高度差为大球体半径的二分之一，确保半球结构完全突出安装基准面，周边预留不小于大球体直径1.2倍的操作空间，避免旋转部件与周边结构发生干涉。顶部小球体作为手动操控输入端，直径仅为大球体的六分之一，操控方式类似陀螺旋转，可实现绕自身轴线的高速转动以及任意角度的倾斜偏转，安装时小球体的球心与大球体的球心处于同一垂直轴线上，两球体之间预留0.8毫米的均匀气隙，避免实体接触产生的摩擦损耗。两球体之间设置三层磁功能组件，最上层为控制接口与操控端直接连接，随小球体同步动作；中间层为小尺寸磁棱镜结构，负责接收操控端传递的位移与角动量信号；下层为中等尺寸磁棱镜，作为一级力放大单元，将接收到的磁信号进行第一次增益传递。磁棱镜下方设置三层同轴旋转盘，最上层为顶部旋转盘，与中等磁棱镜的输出端磁耦合连接，随磁信号同步转动；中间层为反向旋转盘，转动方向与顶部旋转盘相反，用于抵消旋转过程中产生的轴向扭矩，避免装置整体发生偏转；最下层为底部旋转盘，作为最终的力输出端，将经过两次放大的旋转力矩与平衡调节力向外输出。该装置的核心功能是通过磁耦合的非接触传动方式，将输入端微小的旋转动作与倾斜平衡调整信号，经过磁棱镜的折射放大后传递至下层旋转盘组，实现小输入力控制大负载的平衡调节，可应用于高精度姿态稳定平台、微重力模拟试验台、非接触式磁传动操作台等场景，解决传统接触式传动存在的摩擦损耗大、控制精度低、长期运行易磨损的问题。设计过程中重点考虑磁路的闭合性，所有磁组件的磁场均被约束在两球体与三层旋转盘构成的封闭空间内，避免磁场外泄对周边电子设备产生干扰；同时各旋转盘均采用非导磁材料作为基体，表面镶嵌径向充磁的永磁块，保证磁耦合传动的扭矩传递效率达到90%以上。安装时需保证各旋转盘的同轴度公差不超过0.02毫米，旋转盘之间的气隙均匀度公差不超过0.05毫米，避免因气隙不均导致的磁拉力不平衡，影响装置的运行稳定性。
