双腔分离式水电解制气设备结构

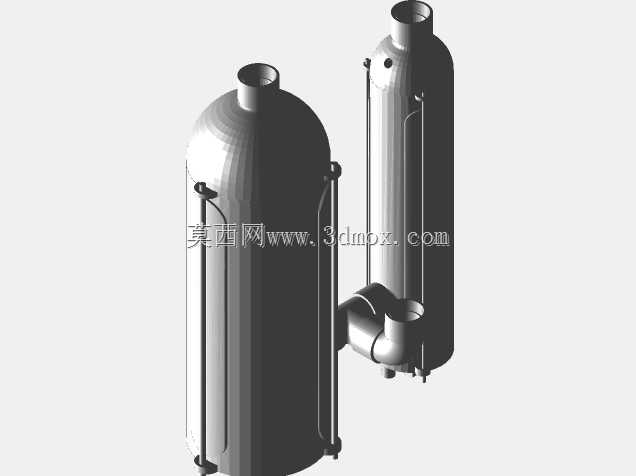

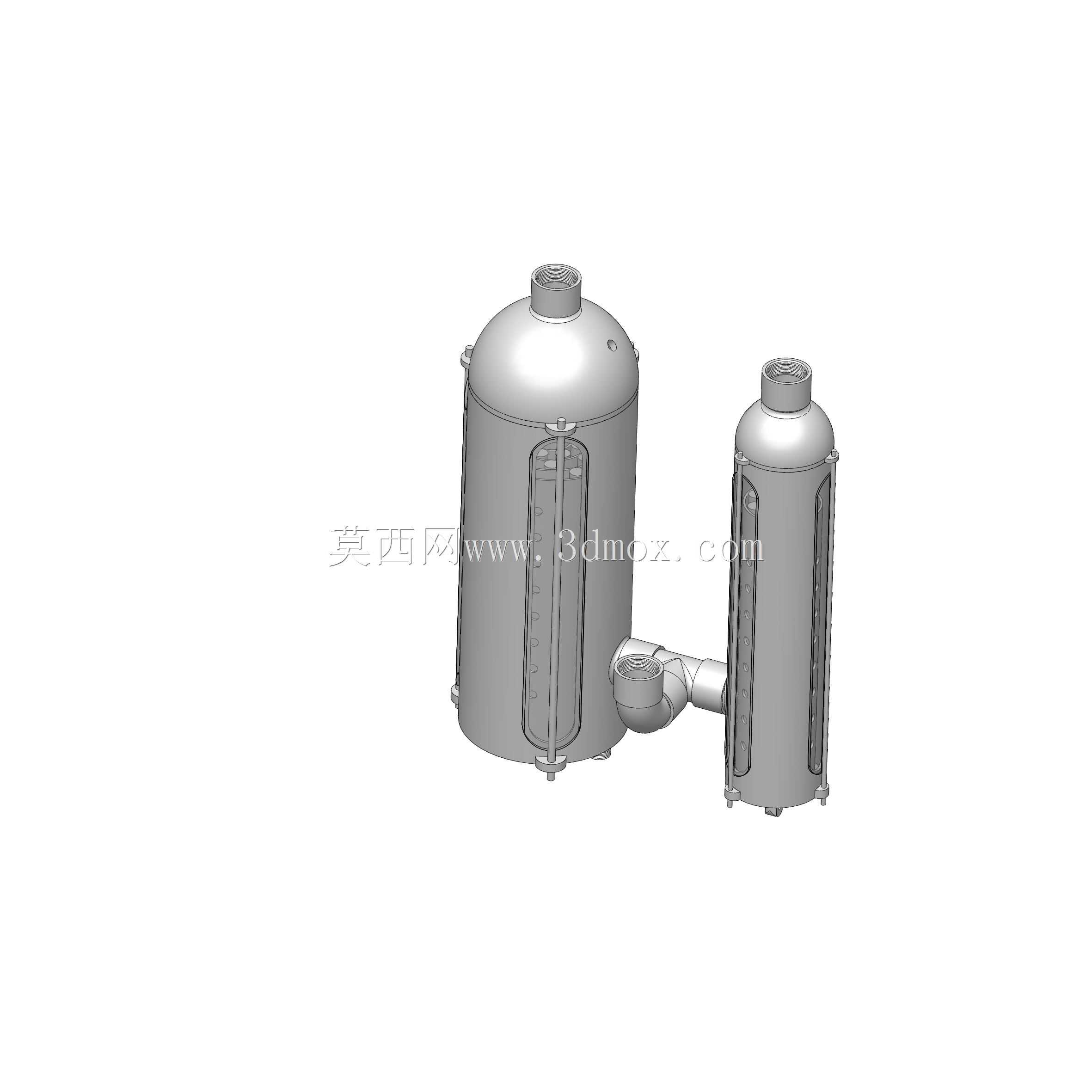

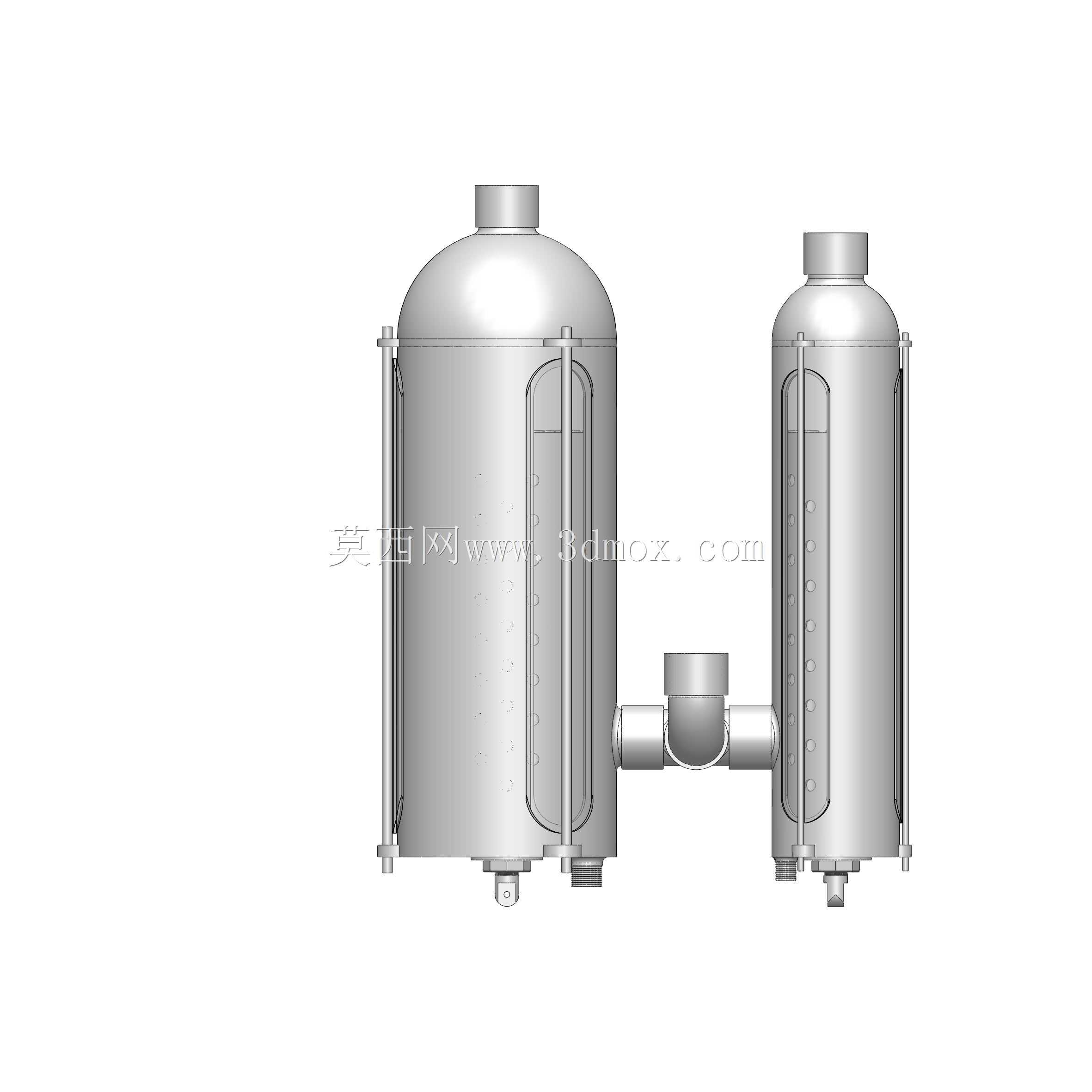

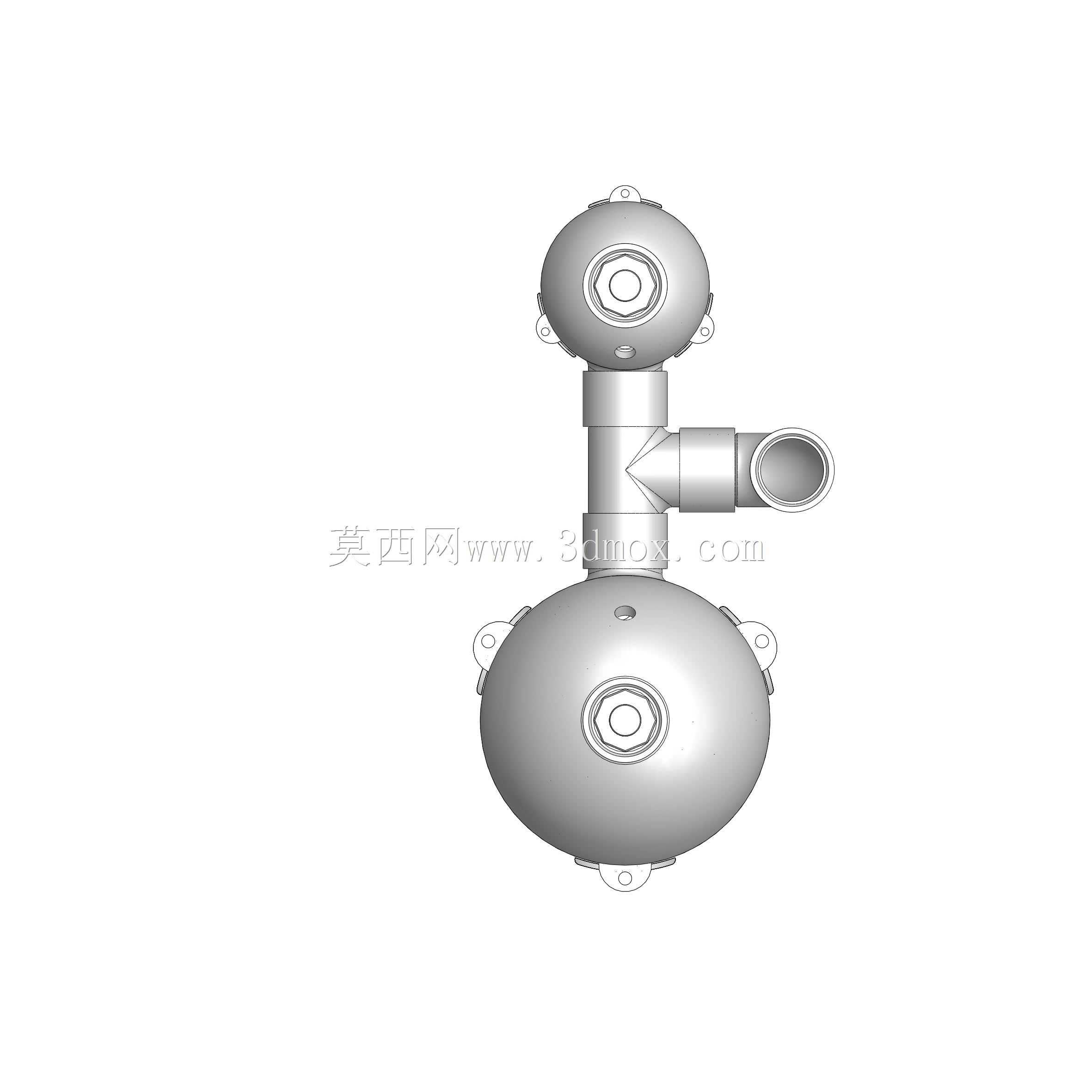

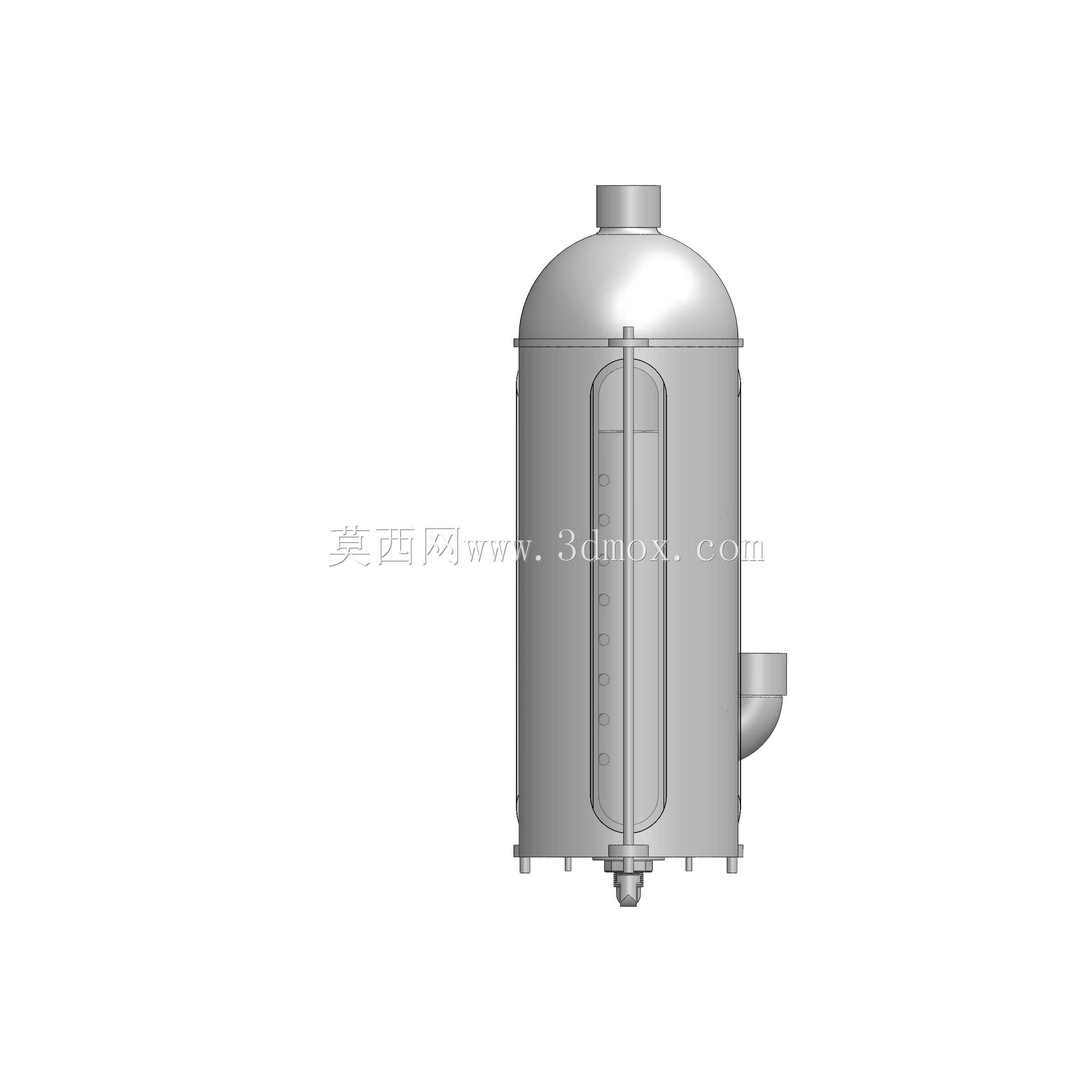

这套电解制气结构主要面向小型分布式制氢、实验级气体制备场景，可用于实验室新能源原理验证、小型加氢站前端制气单元、教学演示装置搭建等场景，核心作用是通过电解水反应分别制取氢气与氧气，实现两种气体的独立腔室收集，避免传统单腔电解装置气体混合带来的纯度不足、安全隐患等问题。从功能特性来看，设备采用双立式罐体连通布局，左侧主罐体为电解反应主腔，内置阴极与阳极组件，两个电极分别对应独立的集气腔室，反应产生的氢气、氧气会在各自腔室顶部聚集，通过顶部接口外接管路即可完成气体的导出收集，右侧辅腔为气液分离与稳压腔，通过底部连通管与主腔相连，可平衡两腔液位，同时对导出气体携带的电解液进行初步沉降分离，减少后续干燥单元的处理负荷。设计过程中，外壳选用不锈钢材质冲压焊接成型，兼顾耐电解液腐蚀性能与结构承压能力，内部导电部件采用铜导体加工，降低电极供电回路的电阻损耗，电极与罐体之间设置泡沫垫片，既起到绝缘隔离作用，又能缓冲电极工作过程中因气泡冲刷产生的微振动，避免连接部位松动。电极结构设计上，特意在电极表面加工大量多孔锐边结构，依托电解反应中气体优先在电极锐边处析出的特性，通过增加锐边数量提升电解反应效率，加快水分解为气体的速度，同时多孔结构也能增大气液接触面积，让电解液与电极表面充分接触，减少反应死区。安装边界方面，两个立式罐体底部均设置支撑脚，可直接固定在水平安装基座上，主罐体与辅腔的中心距根据连通管长度确定，安装时需保证两罐体垂直度偏差不超过千分之三，避免腔体内液位倾斜影响气液分离效果，顶部的气体输出接口采用标准管螺纹设计，可直接对接常规气路管路，无需额外加工转换接头，设备整体占地尺寸适配小型实验台架安装需求，无需预留过大的操作维护空间，日常维护仅需定期通过主腔顶部的注液口补充电解液即可，拆装维护难度较低。
