工业用三相异步电动机三维渲染作品

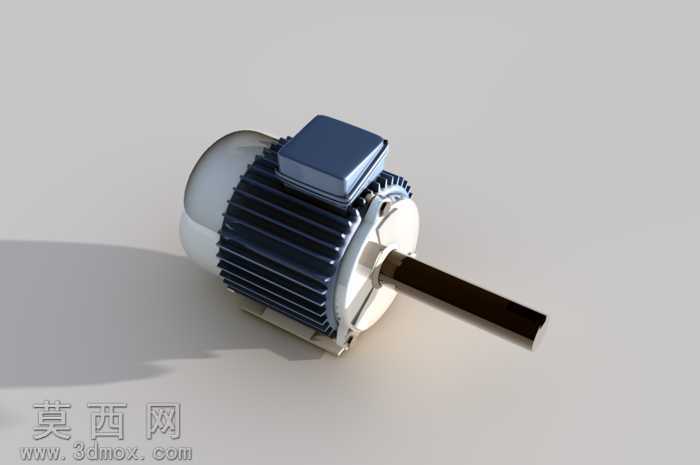

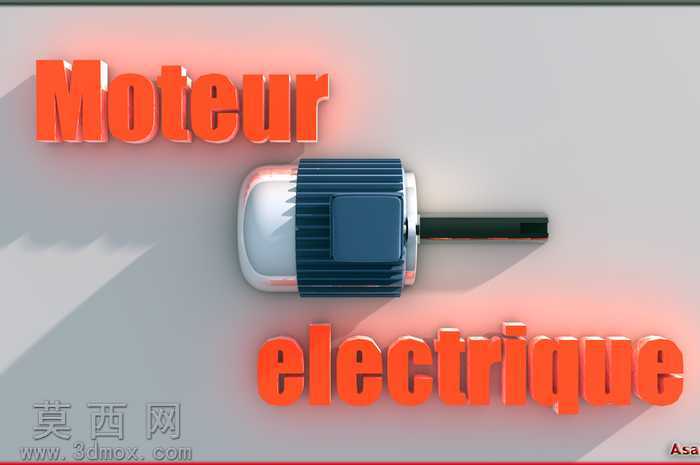

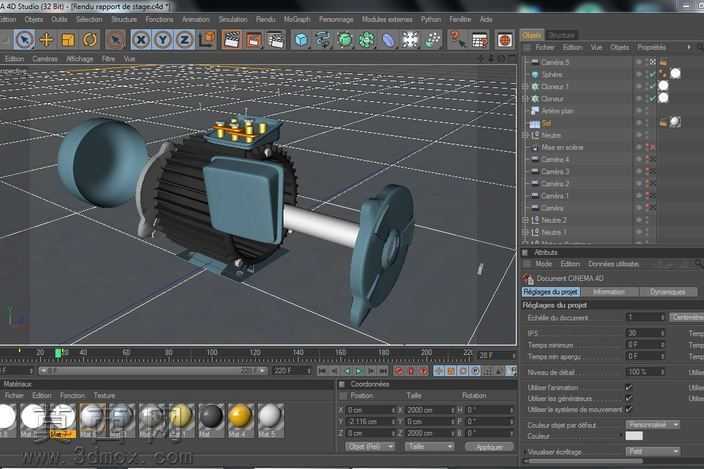

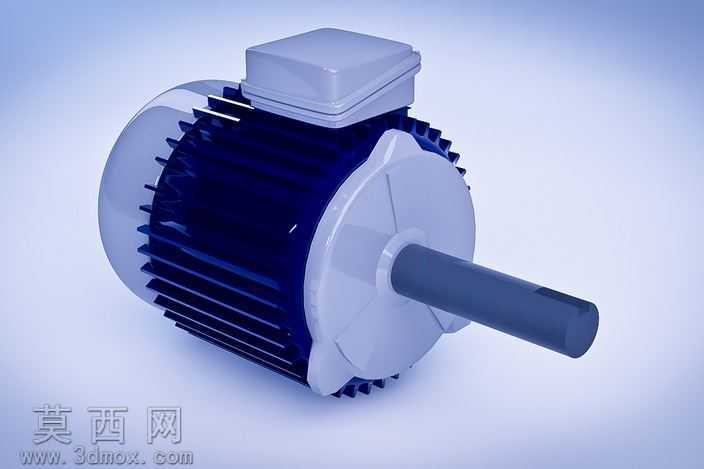

本作品为工业常用三相异步电动机的三维设计成果，建模阶段以真实量产电机的实测尺寸为基准，先通过二维绘图工具绘制出电机各组成部分的截面轮廓，涵盖机座散热筋结构、端盖安装止口、输出轴轴伸尺寸、接线盒腔体轮廓等核心结构的精准轮廓线，再将二维轮廓导入三维建模环境完成实体特征构建。建模过程中严格还原电机的真实结构比例：机座部分的轴向散热筋采用等距阵列特征生成，每一条散热筋的拔模角度、圆角过渡都与实物保持一致，既保证外观还原度，也契合真实电机的散热结构设计逻辑；输出轴部分还原了轴伸端的键槽结构、轴肩定位台阶，端盖部分还原了安装固定的螺栓孔位、轴承室的腔体结构，接线盒部分还原了盒体与机座的连接卡扣、盒盖的合盖缝隙，所有装配间隙都控制在工业产品的合理公差范围内，避免出现结构穿模、比例失调的问题。材质与渲染阶段，针对电机不同部件的物理特性分别调配材质：机座与端盖采用铸铝材质，调整材质的漫反射粗糙度、金属度参数，还原铸铝表面略带磨砂的亚光金属质感，同时在散热筋的凹槽处添加细微的积尘质感，提升模型的真实感；输出轴采用调质钢材材质，还原钢材表面经过机加工后的细腻金属光泽，在轴伸的受力接触区域添加轻微的使用磨损痕迹；接线盒盖采用工程塑料材质，还原塑料表面的低反光、略带颗粒的质感。渲染阶段搭建了柔和的三点布光系统，主光从侧上方打亮电机主体，突出散热筋的凹凸结构层次，辅光补充暗部细节避免出现死黑区域，轮廓光勾勒电机的边缘轮廓，让模型与背景形成自然分离；同时添加了柔和的环境反射，让金属表面的反射效果更贴近真实车间环境的光影表现。动画制作阶段规划了电机运转的演示动画，模拟电机通电后输出轴平稳旋转的运行状态，动画时长设置为4秒，帧率设置为30帧每秒，保证旋转动作流畅无卡顿，同时添加了轻微的机座振动效果，还原电机真实运转时的细微动态。整个作品从建模到渲染总耗时近15小时，其中建模环节耗时约3小时，完成所有结构的特征构建与装配校验；动画关键帧设置与动作调试耗时约4小时，反复调整旋转速率与振动幅度，让动态效果更符合真实电机的运行特性；渲染环节耗时约8小时，采用全局光照渲染引擎，逐帧计算光影反射与材质折射效果，最终输出的成品图清晰展现了电机的外观细节与结构特征，可用于工业产品展示、机械教学演示等场景。
