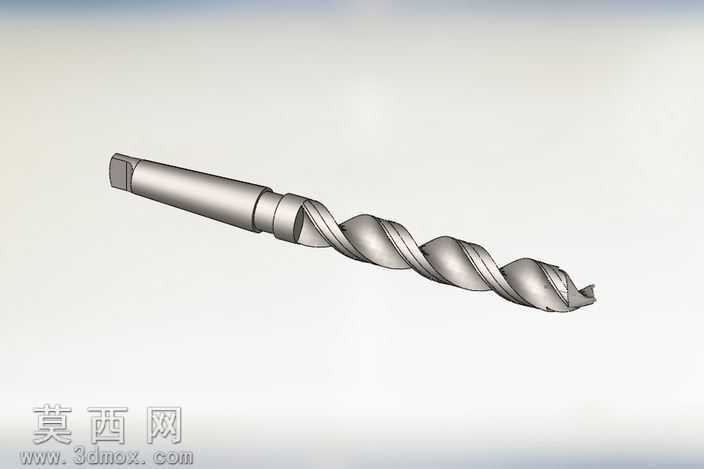

锥柄麻花钻工业钻孔刀具三维设计

本模型为锥柄麻花钻三维设计作品，采用SolidWorks软件完成全参数化建模，建模过程严格遵循金属切削刀具的设计规范，完整还原了锥柄麻花钻的全部结构特征。模型整体分为莫氏锥柄、颈部、工作段三个核心部分，锥柄部分严格按照标准莫氏锥度参数绘制，保证锥面的配合精度，可直观展示与机床主轴锥孔的装配适配性；颈部过渡段做了平滑的圆弧过渡处理，避免应力集中，还原了实际刀具的退刀结构设计；工作段完整构建了两条对称的螺旋排屑槽，螺旋角按照通用高速钢麻花钻的标准角度设置，槽型曲面通过螺旋扫描与边界混合命令生成，曲面顺滑无破面，精准还原了切屑排出的空间结构。切削部分精准绘制了两条主切削刃、横刃以及刃带结构，刀尖角度采用标准118度顶角设计，后角、前角参数均符合常规钻孔加工的刀具角度要求，刃带部分做了等宽的凸起结构，还原实际钻头钻孔时的导向作用。材质渲染上采用了高速钢刀具的银灰色金属质感，添加了细微的磨砂金属纹理，模拟真实刀具经过精磨后的表面质感，螺旋槽的曲面做了光影过渡处理，清晰展现槽型的扭转弧度与深度变化，整体渲染效果写实，可直观呈现刀具的外观细节。设计思路围绕机加工实际使用场景展开，建模时优先保证各结构尺寸的参数关联性，锥柄直径、钻头公称直径、螺旋槽长度、切削刃长度等核心参数均可通过参数表快速修改，可适配不同规格麻花钻的快速改型设计；模型各部分结构无冗余特征，装配关系清晰，既可以用于刀具设计的教学演示，也可用于钻削加工仿真、机床装配模拟等场景，完整的结构细节能够支撑后续的工程图导出、有限元切削受力分析等拓展应用，还原了真实麻花钻从柄部到切削端的全部功能结构，清晰展现了这类孔加工刀具的设计逻辑与结构特点。
