可实现变角度扭矩传递的万向节结构

万向节作为机械传动系统中核心的变角度动力传递构件，广泛应用在存在轴线夹角偏差的传动场景中，覆盖汽车底盘传动、工业机床进给、农业机械动力传输、输送设备动力衔接等多个领域，能够在两根轴不同轴、存在动态角度偏移的工况下，持续稳定地将旋转运动与扭矩从主动端传递到从动端，消除刚性连接因轴线不对中产生的附加载荷、卡滞、振动等问题，保障传动链路的运行可靠性。

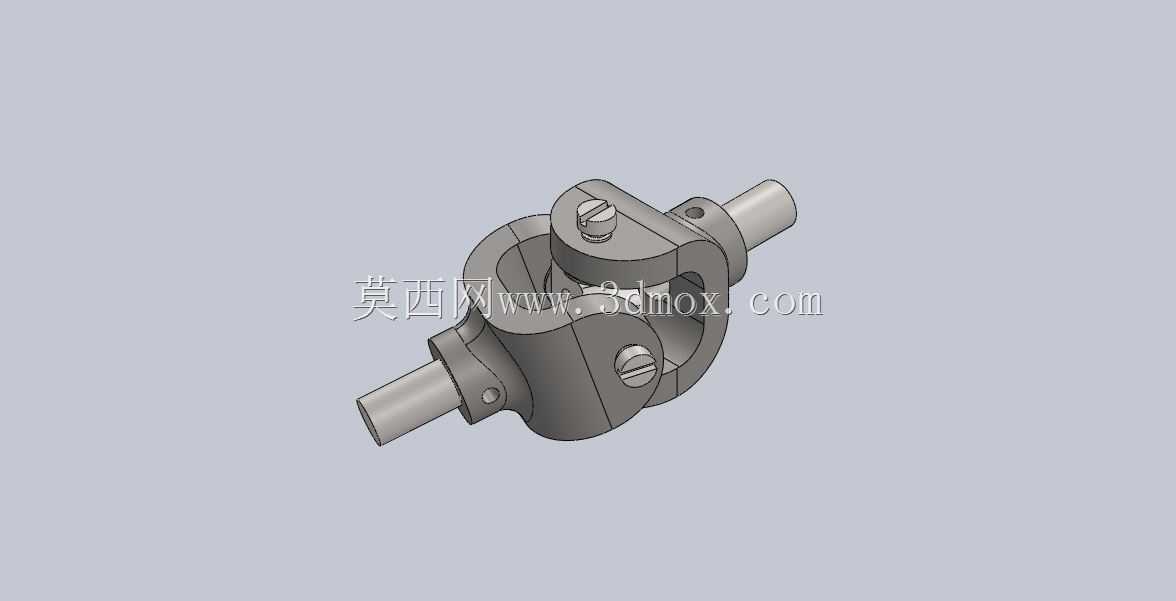

这款万向节采用十字铰接式的经典结构设计，主体由两个对称的叉形接头、十字连接销、锁紧紧固件组成，两个叉形接头分别与两端的传动轴配合连接，十字销作为铰接核心，允许两个接头在一定角度范围内相对摆动，可适配的传动夹角范围覆盖常规工业场景的轴线偏移需求，既可以补偿安装过程中产生的静态同轴度误差，也能适应设备运行过程中因部件形变、位移产生的动态角度变化。设计过程中充分考量了受力分布特性，叉形接头的铰接部位做了加厚处理，十字销与接头的配合面预留了合理的润滑间隙，既保证铰接转动的灵活性，又能在传递额定扭矩时避免应力集中导致的结构失效，紧固件采用沉头式安装设计，避免运转过程中突出部件剐蹭周边防护结构，同时提升整体结构的紧凑性。

从安装边界来看，两端轴段采用等直径圆柱轴结构，适配常规的轴孔配合安装方式，可通过键连接、顶丝锁紧等常见方式与外部传动轴实现固定，整体径向轮廓尺寸控制紧凑，不会占用过大的安装空间，可直接替换同规格的传统刚性联轴器，无需对原有传动结构做大幅改造。在实际运行过程中，该结构传动效率高，角度补偿能力强，运转过程中传动间隙小，能够适配正反转频繁切换的传动工况，在低速大扭矩的传动场景下也能保持稳定的动力输出，有效降低传动系统因不对中产生的轴承磨损、轴件疲劳等故障概率，延长整套传动设备的维护周期与使用寿命。
