高精度机械式游标卡尺结构设计

游标卡尺是机械加工、质检环节最常用的接触式长度测量器具，在金工车间、计量室、装配工位都能见到它的身影，可完成工件外径、内径、深度、台阶高度四类尺寸的直接测量，无需额外辅具就能覆盖绝大多数常规零件的尺寸检测需求，相比钢直尺它的测量精度可达0.02mm，能满足普通机加工零件的公差检测要求，相比千分尺它的测量量程更大，操作更便捷，不需要复杂的调零校准流程，一线操作人员经过简单培训就能熟练使用。

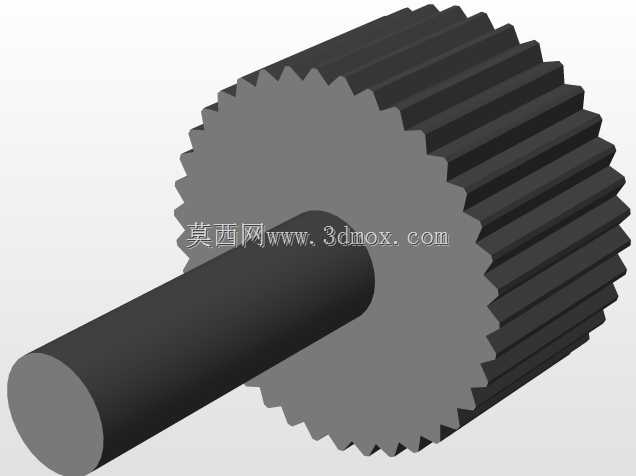

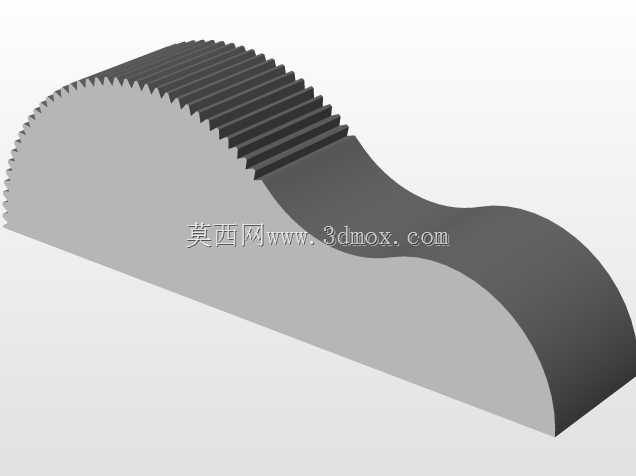

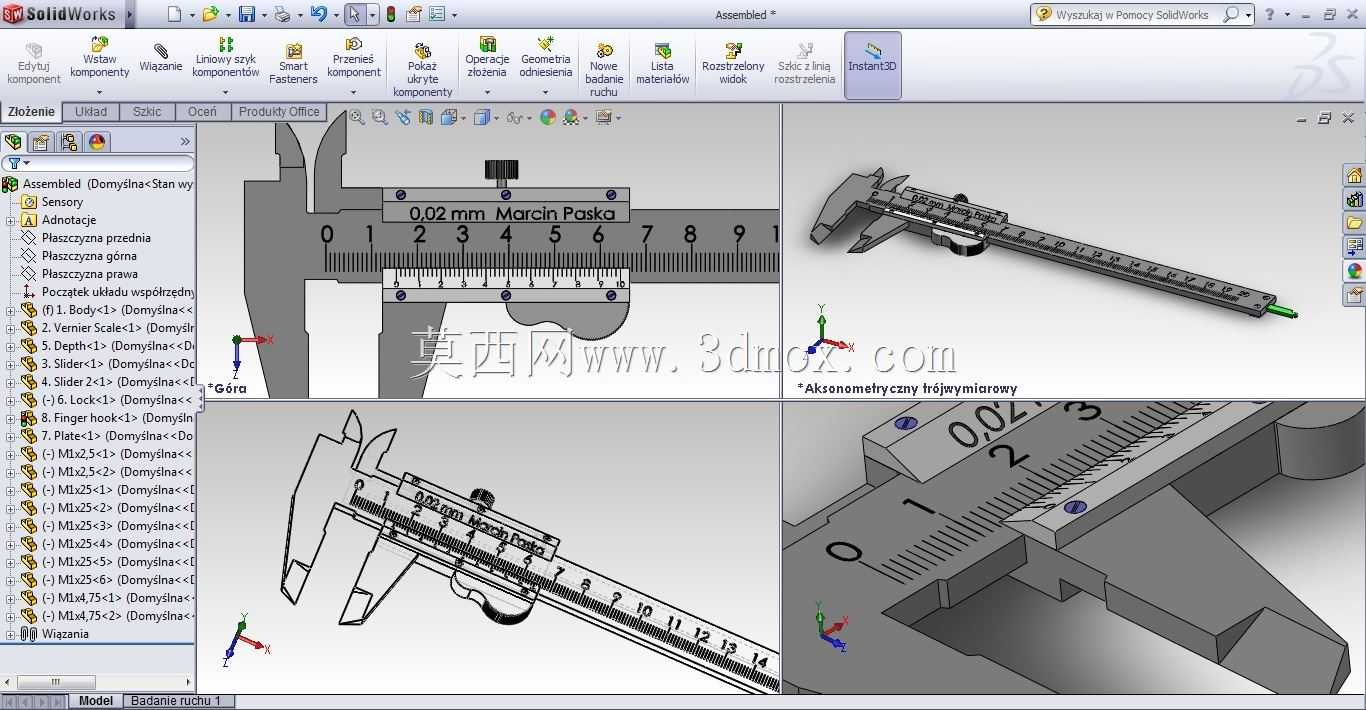

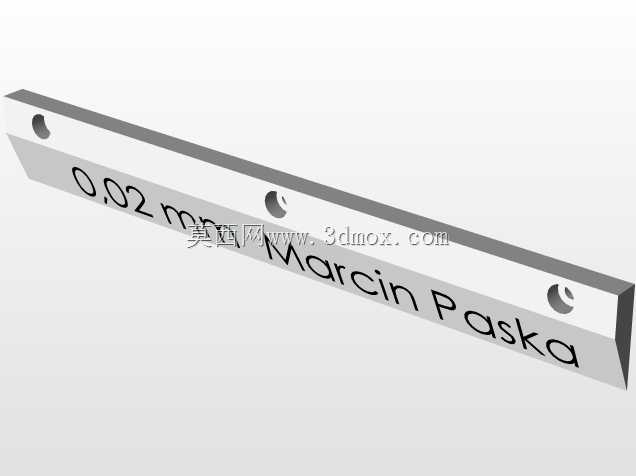

这款游标卡尺的结构设计完全遵循机械式游标卡尺的成熟传动与测量逻辑，整体分为主尺、游标尺、内外测量爪、深度尺、锁紧螺钉五个核心部分。主尺尺身采用平直矩形截面设计，尺身刻线均匀分布，每格刻度对应1mm实际长度，主尺顶端的一体式内测量爪用于测量工件内径、槽宽尺寸，外侧的外测量爪经过淬硬处理，测量面平面度与平行度严格控制，用于测量工件外径、外形长度尺寸；游标尺套装在主尺上可沿尺身平滑滑动，游标尺上的游标刻度按照0.02mm精度的差值原理设计，共50格等分刻度，总长度与主尺49mm长度对齐，通过主副尺刻度的对齐位置就能直接读出小数点后的测量数值，不需要人工计算差值。深度尺与游标尺尾部刚性连接，随游标尺同步移动，可伸入工件盲孔、台阶位置完成深度尺寸测量。锁紧螺钉设置在游标尺顶部，拧紧后可固定游标尺与主尺的相对位置，方便测量后读取数值，避免移动过程中尺框错位导致读数偏差。

设计过程中重点控制了各运动副的配合间隙，游标尺与主尺的配合采用间隙配合，既保证滑动过程无卡滞，又不会出现过大的晃动量，避免测量时产生示值误差；测量爪的测量面做了圆角过渡处理，避免尖锐棱边划伤工件表面，同时保证测量时两测量面能与工件被测表面完全贴合。整体结构没有多余的冗余零件，所有部件都服务于测量功能的实现，日常维护只需要定期清洁尺身刻度、在滑动面涂抹少量轻质润滑油就能长期保持测量精度，不需要复杂的保养流程，适合车间复杂工况下长期使用。安装与使用时不需要额外固定基座，手持操作即可完成测量，整体长度适配0-150mm的常规测量量程，可放入工具柜、工具包中随身携带，是机械加工、设备维修、产品质检环节不可或缺的基础测量器具。
