方型电感接近感应检测器件结构设计

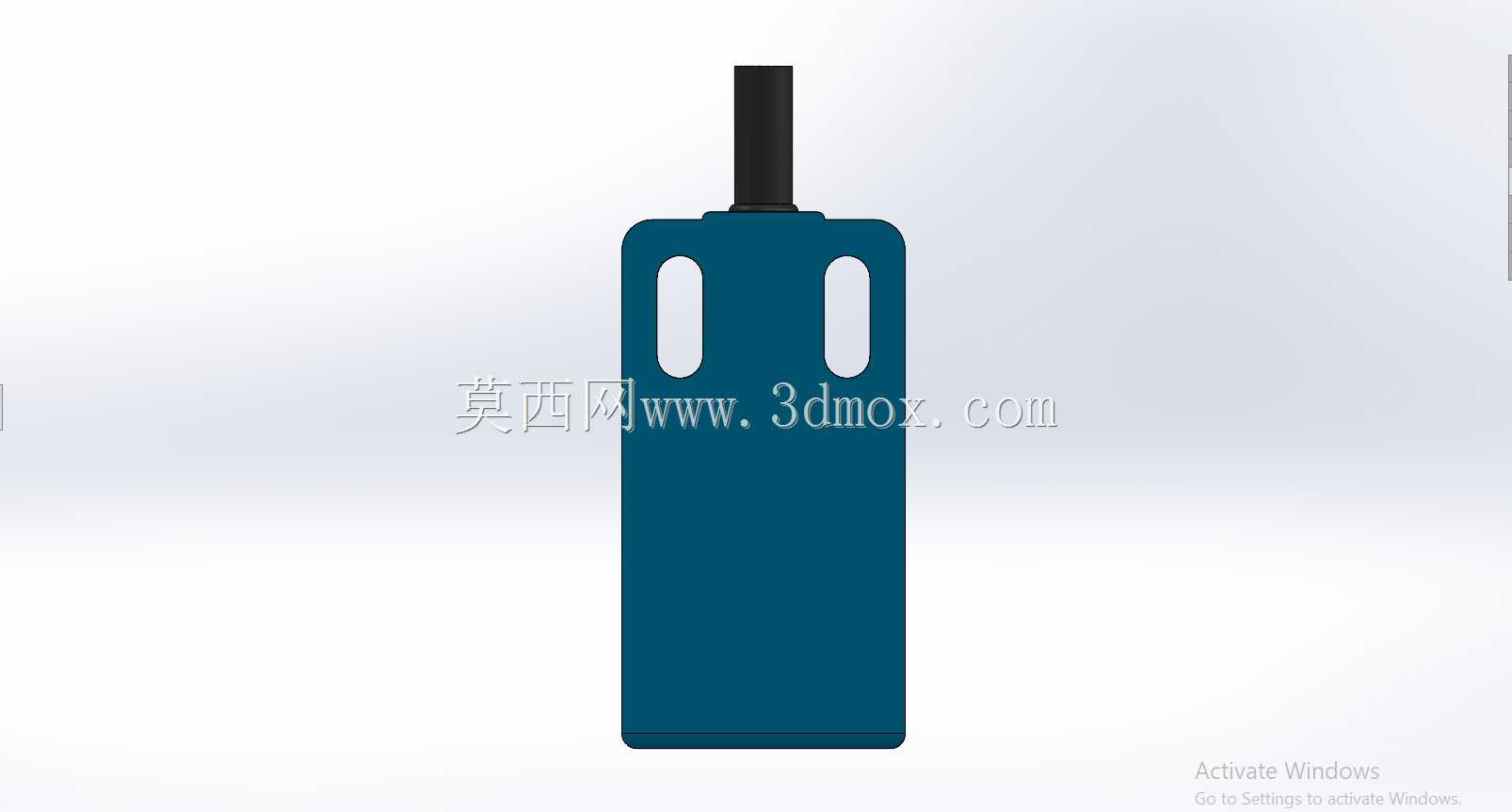

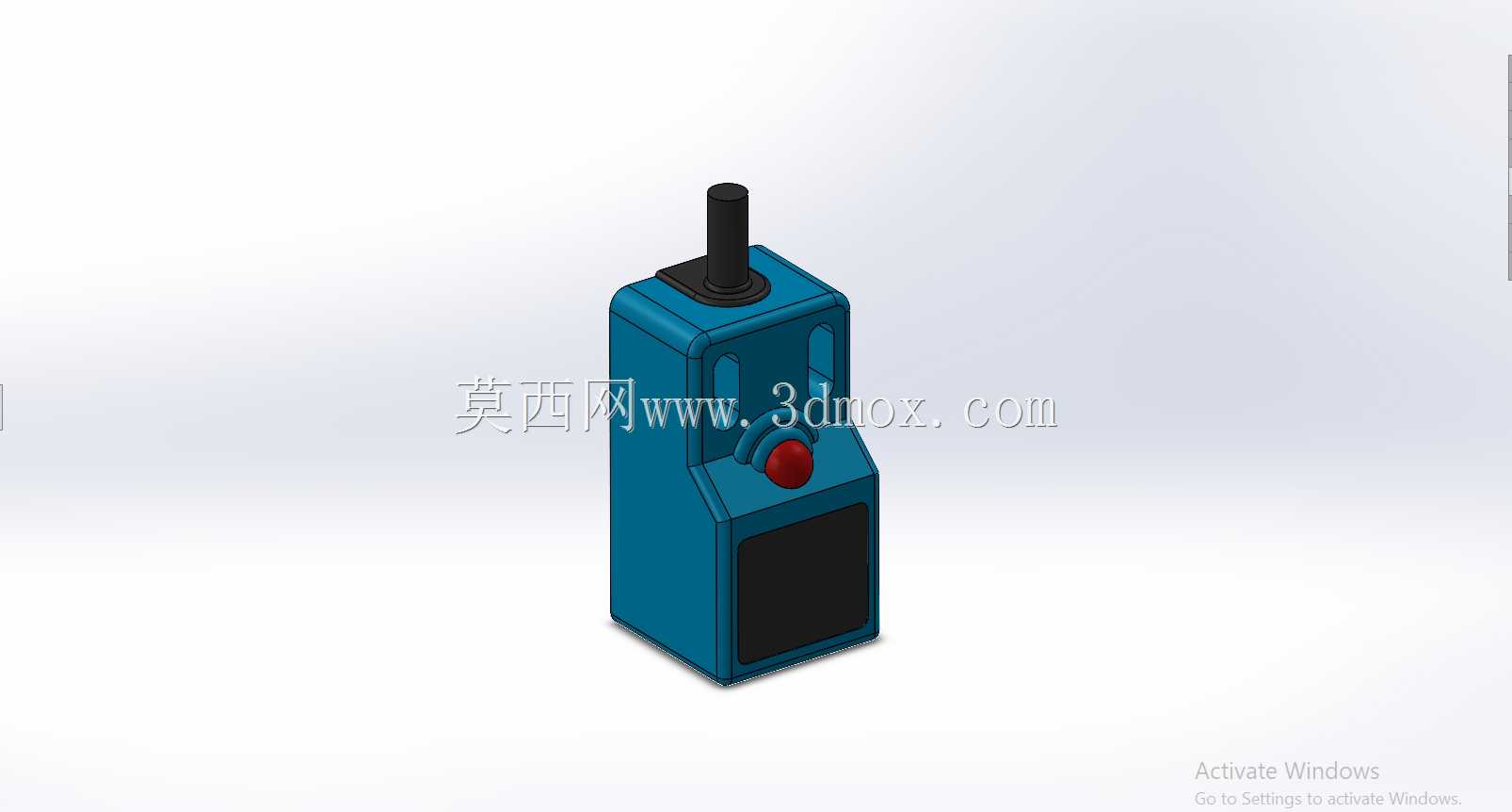

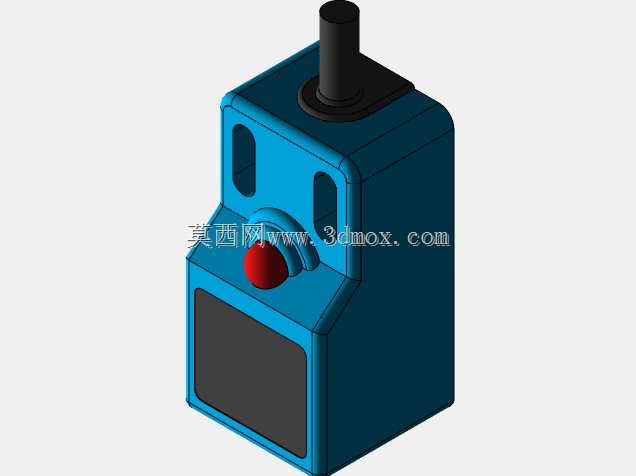

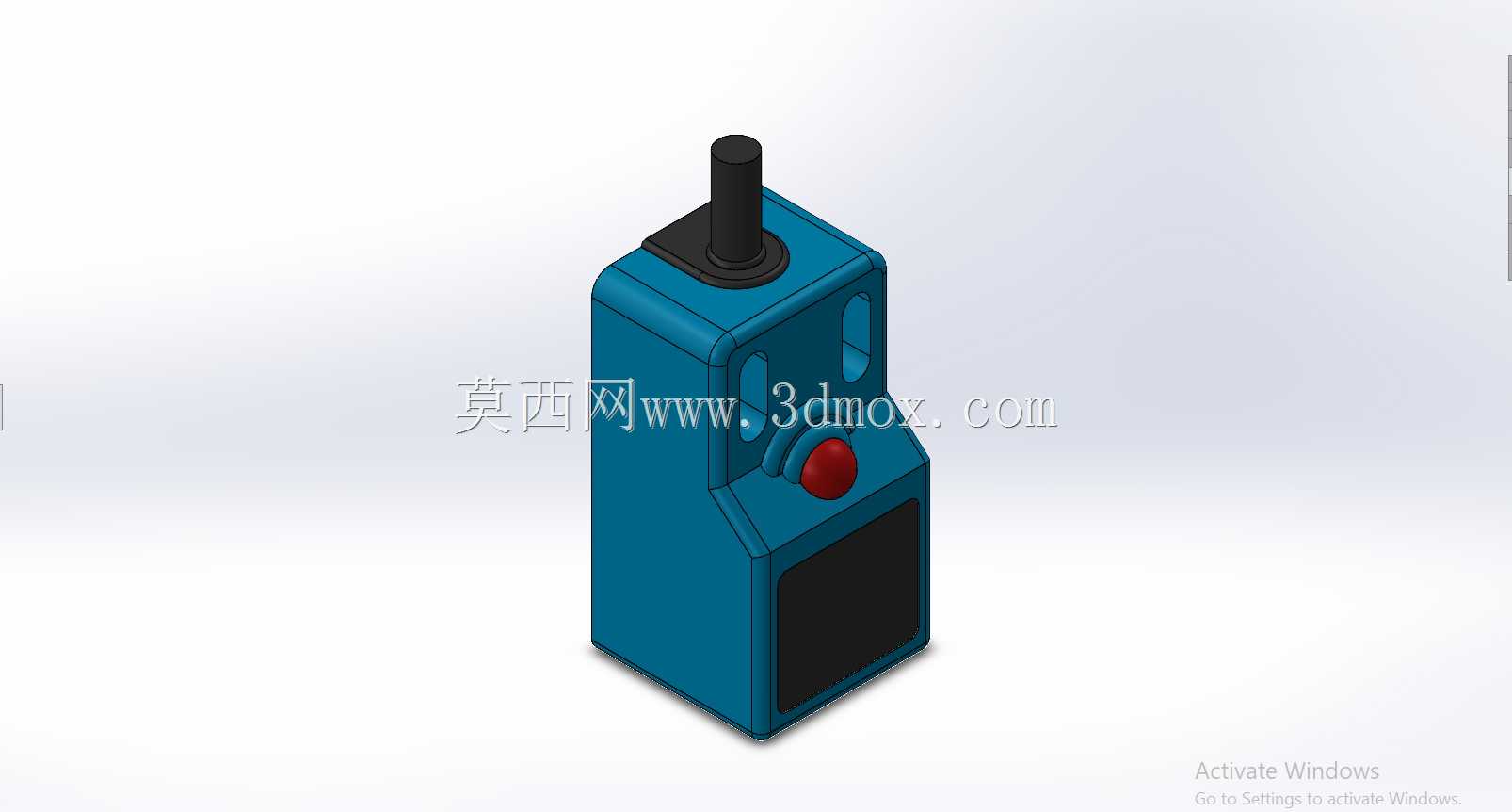

这款感应式检测器件是工业自动化产线里极为常用的位置反馈元件，日常在输送线工位定位、机械手行程限位、工件到位检测、夹具开合状态确认这类场景里随处可见，相比机械接触式行程开关，它没有物理碰撞磨损，长期运行的故障率要低很多，在有粉尘、轻度油污的常规工业环境里也能稳定工作，不需要额外做复杂的防护改造。从结构设计来看，整体采用方型立式壳体布局，主体外壳做了边角圆弧过渡处理，既可以避免安装时锐边划伤操作人员，也能减少壳体应力集中，提升装配时的抗磕碰能力。顶部伸出的圆柱段是感应检测端头，内部封装了电感线圈与信号处理电路，端头突出壳体上表面的尺寸经过匹配设计，既保证检测面能够正对被测金属工件，又不会因为突出过多在设备运行时被剐蹭损坏。壳体正面设置的红色圆形部件是工作状态指示灯，当器件检测到有效范围内的金属物体时，指示灯会点亮，现场调试人员不需要外接万用表测信号，站在设备旁就能直接判断器件的工作状态，大幅缩短产线调试与故障排查的时间。壳体下部预留的黑色区域是接线腔盖板位置，现场布线时可以拆开盖板完成线缆压接，不需要拆解整个壳体，后期维护更换线缆也十分方便。安装边界上，这类方型壳体的器件支持两种常规安装方式，既可以通过壳体侧面的通孔用螺丝直接固定在设备安装板上，也可以搭配专用的安装支架实现角度、前后位置的微调，安装时需要注意感应端面与被测金属物体的平行度，偏移角度过大时会压缩有效检测距离，容易出现检测信号丢失的问题。设计建模时特意还原了壳体上的凹槽加强筋结构，这些结构不是装饰件，实际生产中是用来提升塑料壳体的结构强度，避免注塑成型后壳体出现翘曲变形，同时也能增加壳体表面的摩擦力，安装拧紧紧固件时不会出现壳体打滑的问题。在实际选型应用中，这类器件的有效检测距离通常在几毫米范围，只对铁磁性金属有稳定的检测响应，安装时要注意远离强电磁干扰源，比如大功率变频器、伺服电机的动力线，避免信号出现误触发。建模过程中对各个部件的装配间隙做了还原，比如感应端头和壳体的配合台阶、指示灯和壳体的安装卡槽、接线盖板和壳体的卡扣结构，都按照实际量产的装配公差做了匹配，不管是用来做设备的三维布局仿真，还是做电气安装的干涉检查，都能直接复用这个模型，不需要再额外调整安装尺寸。
