工业涂装线用RGB颜色检测传感器外壳结构

在汽车整车涂装、家具木器喷漆、3C产品外壳喷涂这类连续化工业涂装产线上，漆面颜色一致性是核心质控指标，以往靠人工目视比对的方式，既受人员经验、现场光照影响出现判定偏差，也无法适配高速产线的全检需求，这类RGB颜色检测传感器就是嵌入喷涂工位后端、烘干工位前端的核心检测元件，而外壳作为传感器的承载防护结构，直接决定了传感单元在涂装车间多漆雾、高湿度、存在少量溶剂挥发的恶劣工况下的运行稳定性。

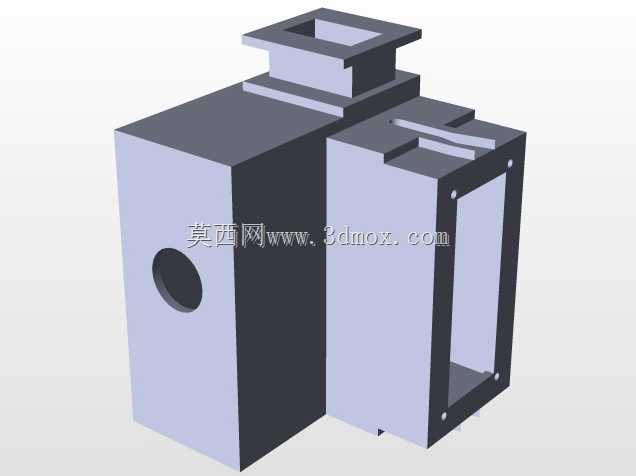

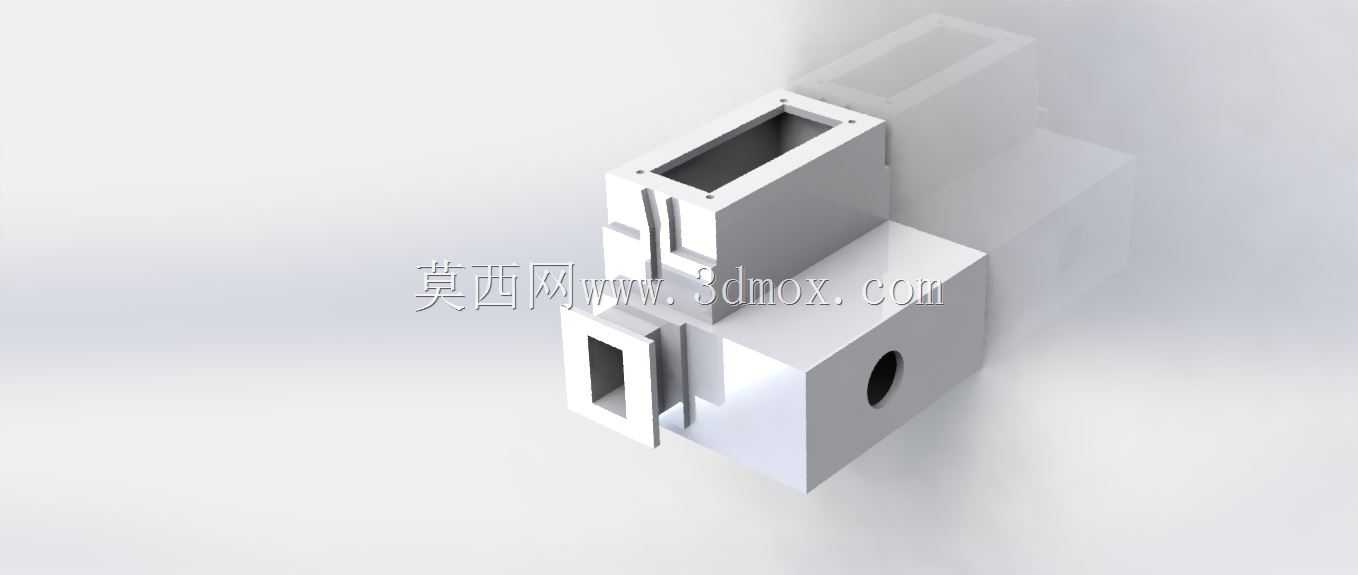

这款外壳采用分体式拼接结构设计，主体分为上下两个装配腔室，上方的矩形敞口腔是核心感光板与滤光片的安装位，腔室边缘预留的四个小安装孔用于固定密封压盖，装配时可在压盖与腔室接触面嵌入耐溶剂腐蚀的硅橡胶密封圈，避免漆雾、水汽渗入腔室内部污染感光元件，保证RGB三色通道的光信号采集精度；下方突出的侧装腔体预留了圆形走线孔，用于布置信号传输线缆与供电线路，腔体内部可容纳信号调理电路板，将感光元件采集的光信号转换为标准电信号传输给产线质控系统。

从安装适配性来看，外壳整体采用方正的块式结构，没有多余的外凸异形结构，既可以通过侧面的安装孔直接固定在涂装线的检测支架上，也能嵌入集成到自动喷涂设备的机械臂末端，随动跟踪喷涂工件的表面颜色状态；外壳的壁厚做了均匀化处理，既保证了结构强度，避免产线运维过程中磕碰导致内部元件移位，也控制了整体重量，不会给机械臂末端带来额外的负载负担。

设计过程中特意规避了外表面的凹槽、锐角结构，所有外露棱边都做了小倒角处理，避免漆雾在外壳表面积聚结垢后难以清理，日常运维时只需用沾有少量中性溶剂的无尘布擦拭即可保持外表面整洁，不会因为外壳积漆遮挡感光窗口影响检测精度；同时外壳的安装孔位、腔室尺寸都做了公差适配，既保证内部电路板、感光元件的装配间隙合理，不会出现装配挤压导致的元件损坏，也能兼容常规的M3规格安装螺丝，不需要定制特殊紧固件，降低现场安装替换的成本。

在实际产线应用中，这类外壳承载的传感器可以实时采集漆面的RGB三通道色值，与预设的标准色值做比对，一旦出现色差超差就会给产线控制系统发送信号，及时调整喷涂参数或者将不合格件分流，相比传统的人工抽检，能大幅降低涂装色差的不良率，而外壳的防护设计也让传感器能在涂装车间的恶劣环境下长期稳定运行，减少运维更换的频次。
