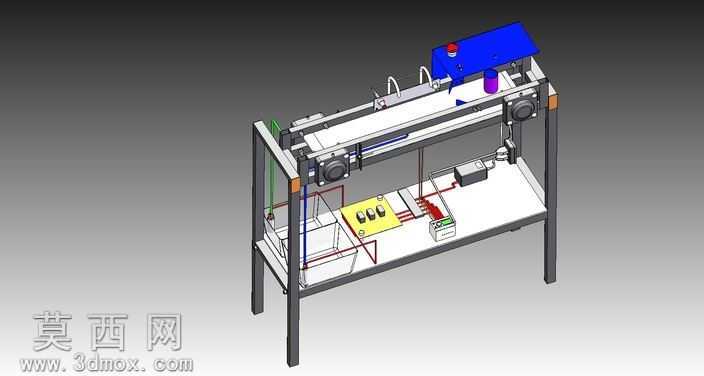

多罐同步灌装自动化生产设备结构

本套多罐灌装设备采用三维参数化建模完成整体结构搭建，建模过程中遵循模块化设计思路，将设备拆分为支撑机架、横向输送模组、多组灌装执行单元、电气控制组件、物料管路系统五大独立模块，各模块间通过标准装配约束完成定位，既保证整体结构的装配精度，也便于后续针对不同灌装规格进行局部参数调整。渲染阶段采用工业级哑光金属材质模拟方管焊接机架的表面质感，对横向传动的同步带轮、直线导轨部件赋予光亮金属材质区分功能结构，灌装头组件采用食品级半透明塑料与不锈钢金属材质搭配，还原实际灌装部件的材质特性，电控箱、操作按钮盒采用工程塑料哑光材质，顶部控制盒的急停按钮采用醒目的红色高光材质突出安全操作属性，整体渲染光影采用柔和的工业环境光，清晰呈现各部件的装配层次与结构细节。结构设计上，底部采用4040工业铝型材搭配方钢焊接形成稳定的门式支撑框架，下层台面预留电气元件安装位，布置控制继电器、开关电源、气路电磁阀组等组件，上层横梁安装直线导向滑轨与同步带传动机构，带动多组灌装头沿横向做直线往复运动，可同时对准下方输送线上的多个罐体完成同步灌装作业，灌装头间距可根据罐体直径进行灵活调整，适配不同规格的圆罐、方罐灌装需求。管路系统采用快插式接头连接料路与气路，布局整齐沿机架型材内侧走线，避免与运动部件产生干涉，设备末端预留出料输送衔接位，可直接对接后续封罐、贴标等后道包装工序。设计过程中充分考虑设备的维护便捷性，所有电气元件、气路元件均采用标准件选型，易损件位置预留足够的拆装操作空间，运动部件均设计有润滑注油点位，机架底部预留可调脚杯安装位，可根据车间地面平整度调整设备水平度，保证传动机构运行平稳无卡顿。整体建模过程严格按照实际机械加工与装配公差进行参数设定，各运动部件均设置合理的运动间隙，可直接用于工程出图与样机试制参考，完整还原了多罐同步灌装设备的机械结构、管路布局与电气安装逻辑。
