夹成型包装机用成型钳机械结构设计

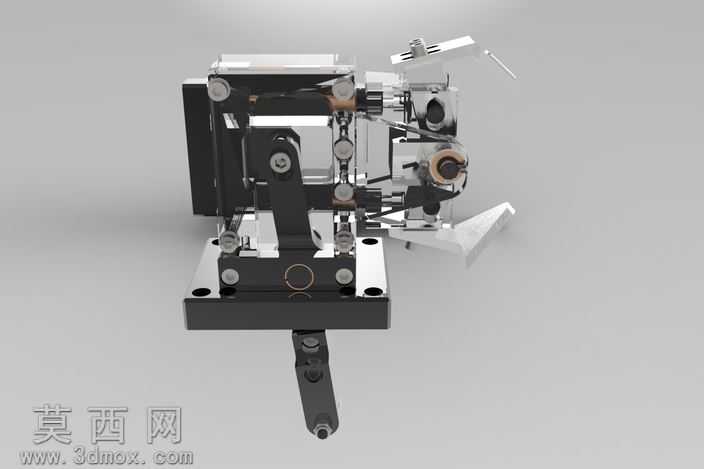

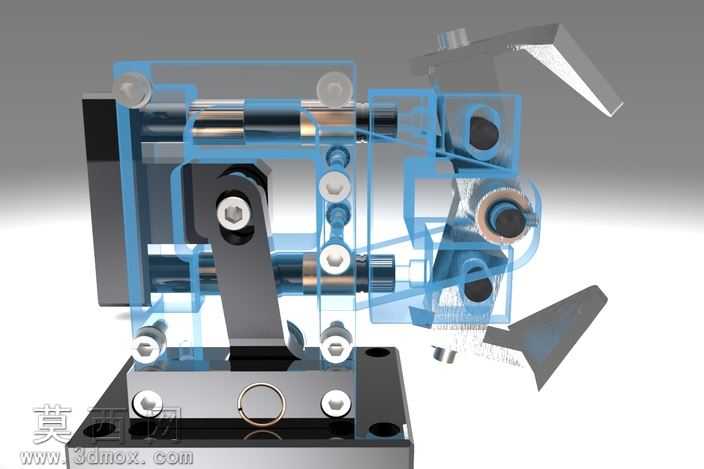

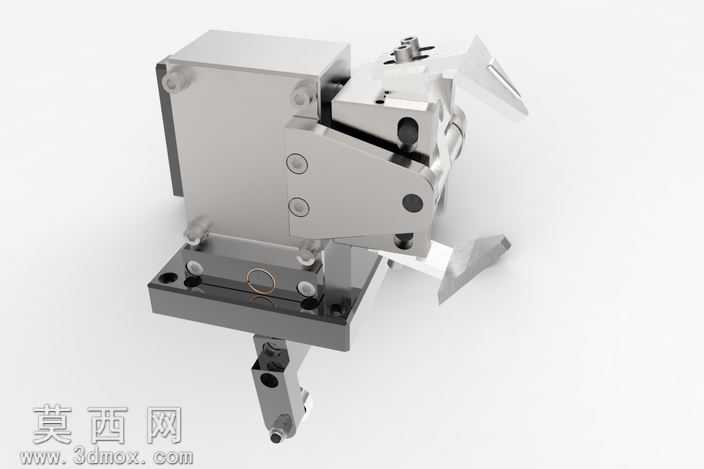

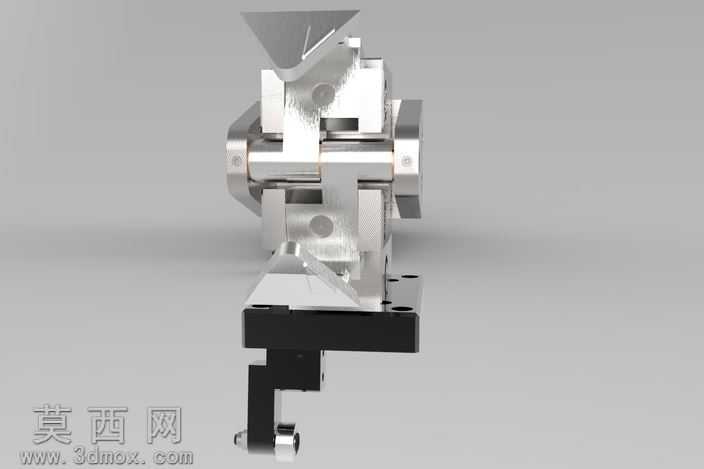

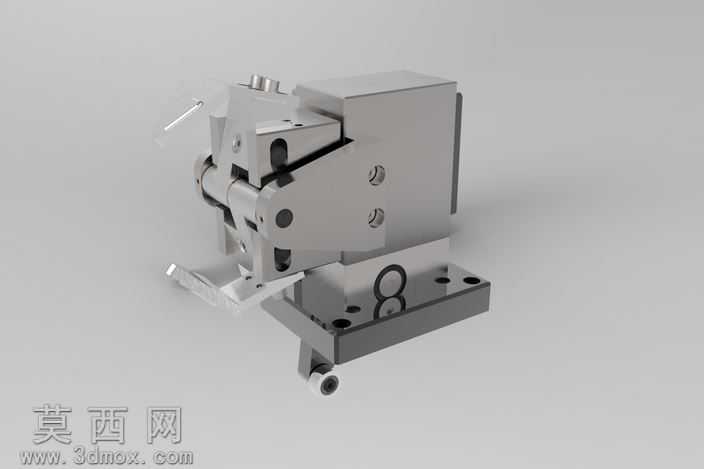

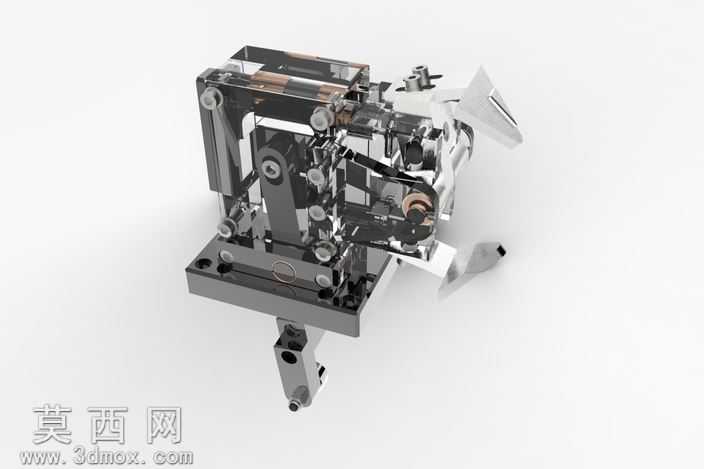

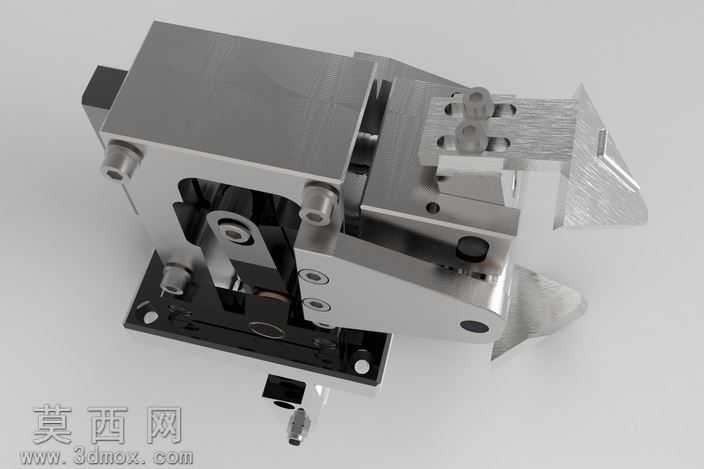

本成型钳是配套夹成型包装机使用的核心执行构件，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械装配公差规范，对每一个零件的配合尺寸进行了精准约束，确保各活动部件在运动过程中无干涉、卡滞问题。模型整体采用金属材质渲染方案，主体承力结构件赋予哑光不锈钢材质，还原工业金属的细腻磨砂质感，活动铰接销轴、紧固螺丝等标准件赋予亮面镀铬材质，区分不同功能部件的视觉层次，安装底座部分做了发黑处理的材质表现，还原实际工装的表面处理工艺，整体渲染效果贴近真实工业设备的视觉观感。从结构设计来看，该成型钳采用多连杆铰接式传动结构，通过多组回转副连接动力输入摆臂、成型执行钳口、定位支撑座三个核心模块，动力输入侧预留了标准的驱动连接接口，可适配气动、电动等多种线性驱动元件；钳口部分采用仿形折弯设计，可针对包装件的待成型部位完成精准的弯折、压合动作，两侧对称布置的导向块可在钳口开合过程中提供稳定的运动导向，避免成型过程中出现位置偏移。底座部分设计了多组腰型安装孔，可根据实际安装工位的需求调整固定位置，适配不同规格包装机的安装基准。设计过程中重点对机构的运动行程进行了仿真验证，通过运动学分析确认钳口的开合角度、成型压力的传递路径均满足包装成型工序的工艺要求，铰接位置的受力点均做了加厚补强设计，提升构件长期往复运动的结构强度，避免高频作业下出现结构变形。整体模型完整还原了成型钳从固定底座、传动连杆到执行钳口的全部细节，所有零件均可拆分用于后续的工程图导出、加工工艺编制，也可直接导入包装机整线装配模型中完成虚拟工位调试，验证设备整体的动作匹配度。
