汽车通风划线钻孔制动刹车盘带卡钳结构

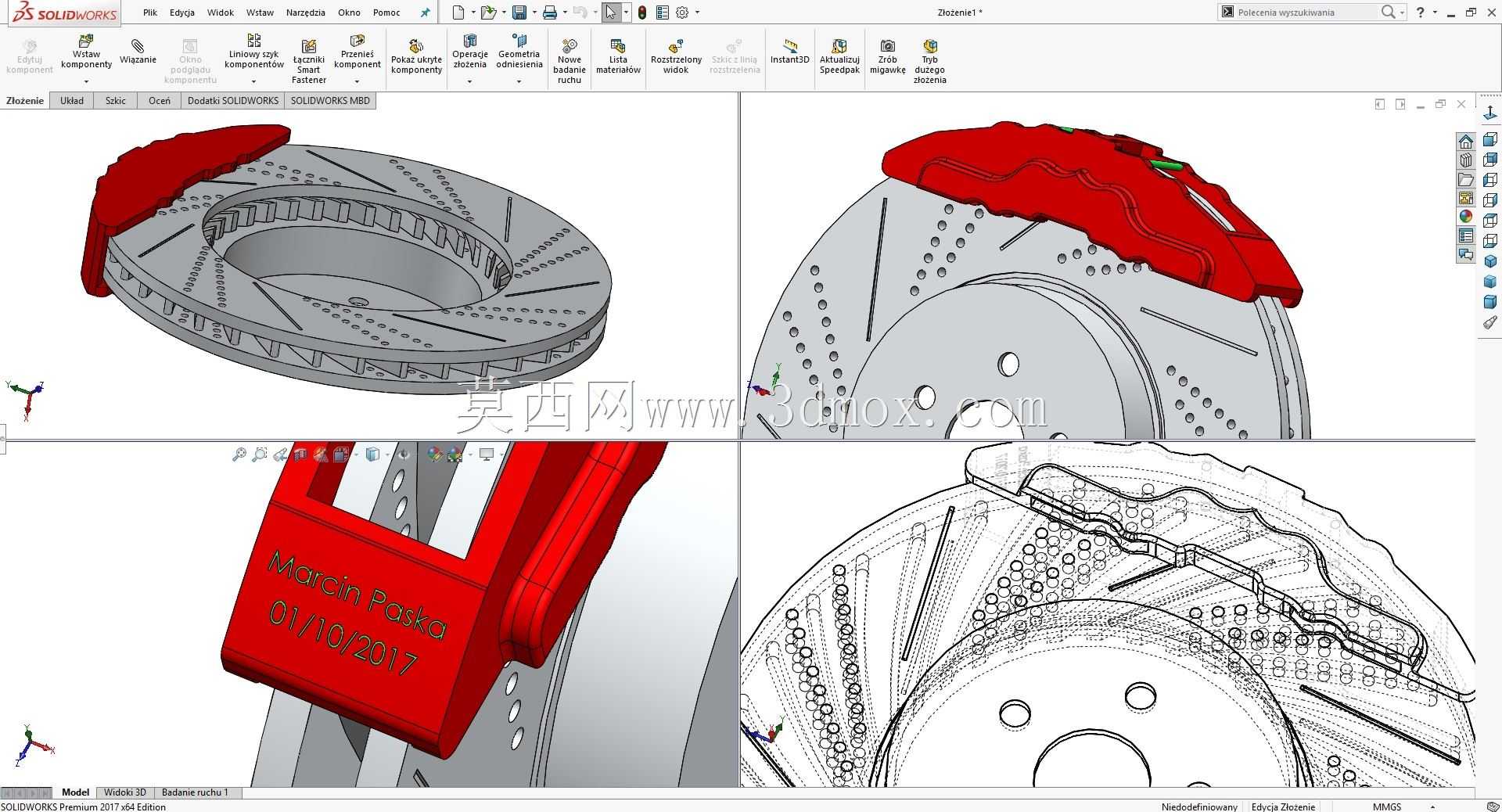

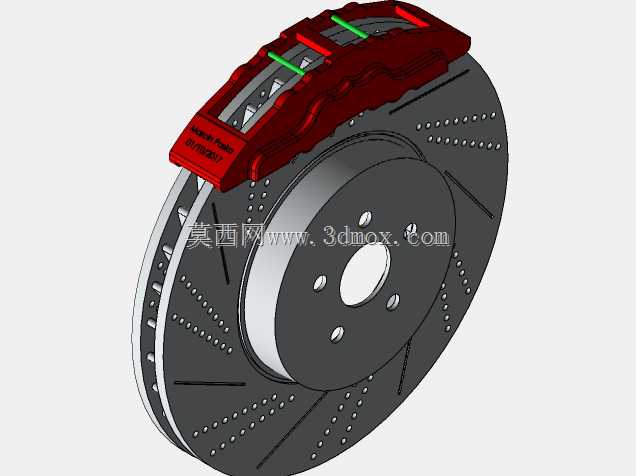

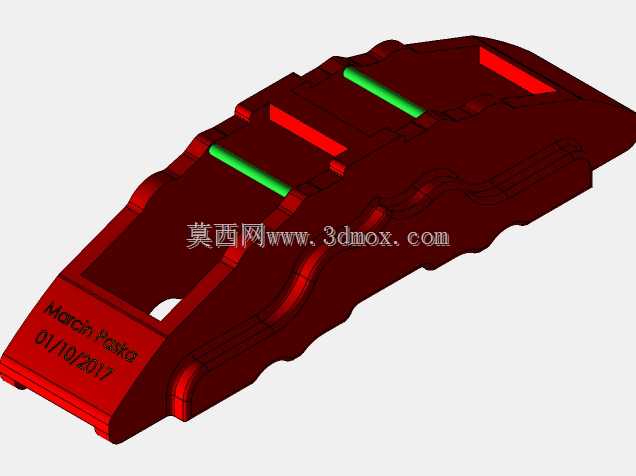

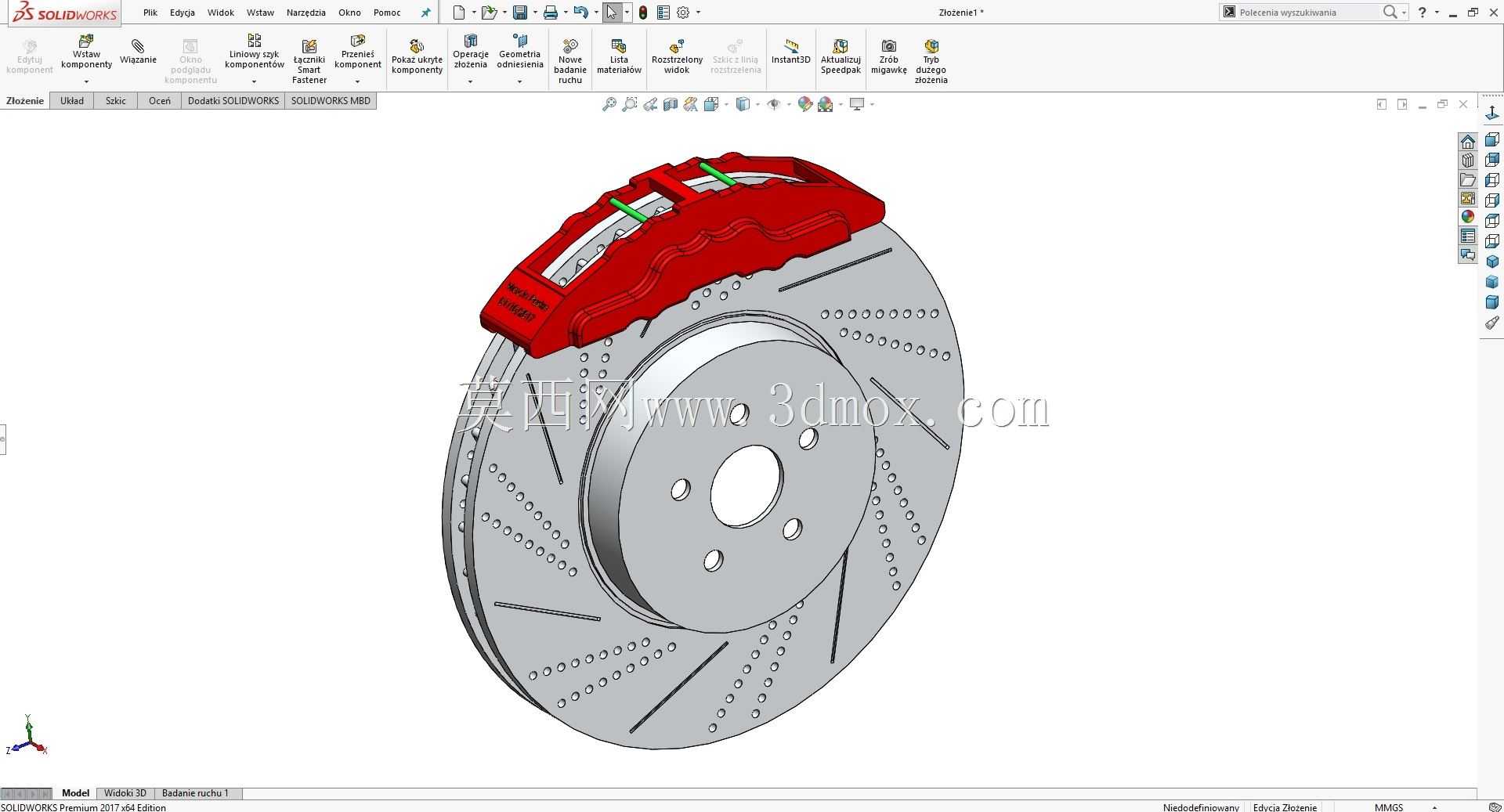

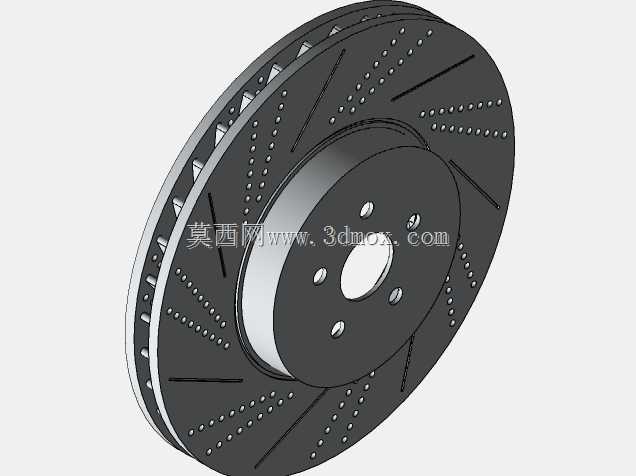

这套制动组件的三维结构，核心围绕乘用车行驶过程中的减速、驻车制动需求搭建，日常装车场景覆盖家用轿车、性能取向的乘用车型，在频繁制动的山路工况、连续高速制动场景下，结构设计的优势会直接体现。从功能特性来看，制动盘本体采用双层通风腔体结构，两层摩擦面之间布置径向导流筋，车辆行驶时气流可顺着筋条间隙穿过盘体内部，带走制动摩擦产生的大量热量，避免连续制动后摩擦系数骤降引发的热衰退问题；盘体摩擦面加工有交错分布的划线与阵列钻孔，划线可以在制动时快速刮除摩擦片表面的磨屑，避免磨屑在摩擦副之间堆积造成制动抖动，钻孔则进一步提升散热效率，同时可以排走雨天盘面的水膜，缩短湿滑路面的制动响应距离。配套的制动卡钳采用对置活塞布局的浮动卡钳结构，卡钳本体跨越制动盘两侧，制动时活塞推动两侧摩擦片同时压紧盘体摩擦面，靠摩擦力矩抵消车轮的转动动能，卡钳外侧的加强筋结构既可以提升本体刚性，避免大制动力下卡钳形变导致的制动偏软，也能辅助散热。设计过程中首先要明确安装边界：制动盘中心的定位孔与轮毂轴头采用过渡配合，周围的四个螺栓孔对应轮毂的固定螺栓，孔位分度圆、中心孔直径都严格匹配对应车型的轮毂安装尺寸，确保装车后盘体的端面跳动量控制在合理区间，避免制动时方向盘抖动；卡钳的安装支架定位孔对应转向节的安装点位，安装后卡钳内侧与盘体摩擦面的间隙控制在单侧0.1到0.2毫米之间，既保证制动解除后摩擦片不会拖磨盘体，也能避免制动时踏板行程过长。结构建模时要注意摩擦面的平面度公差要求，通风筋的排布角度要兼顾通风效率与盘体的结构强度，避免制动时热应力集中导致盘体开裂；卡钳的活塞腔密封槽尺寸要匹配对应的密封圈规格，保证制动液不会泄漏，同时活塞回位量符合设计要求。这类制动组件的设计还要考虑日常使用的磨损余量，盘体的总厚度、最小允许磨损厚度都要在结构上预留足够的磨损空间，摩擦片的磨损极限位置对应卡钳上的报警片安装位，当摩擦片磨损到极限厚度时，报警片会与盘体摩擦发出尖锐声响，提醒驾驶员更换摩擦片。
