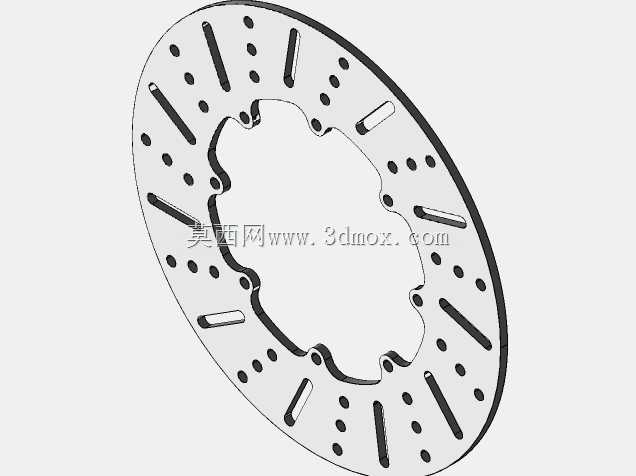

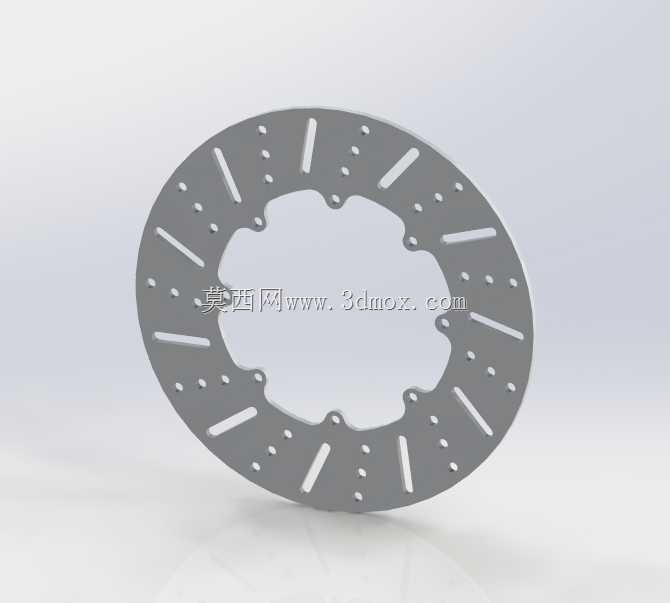

十英寸规格通风开槽制动盘结构设计

这款十英寸直径的制动盘，主要适配轻型越野摩托、全地形车以及小型场地赛车的前轮制动回路，也可用于低速工业巡检代步车的轮边制动系统，作为盘式制动系统的核心摩擦对偶件，承担着将车辆动能通过摩擦作用转化为热能耗散的核心功能，直接决定制动过程的稳定性与连续制动工况下的抗热衰退表现。从结构设计来看，盘体采用环形对称布局，中心为内花键式安装孔，花键齿形做了圆角过渡处理，能够与轮毂轴的外花键实现无间隙配合，既保证扭矩传递过程中无旷量，也能避免应力集中导致的齿根开裂问题，安装边界上中心孔的定位基准与盘体端面的垂直度公差控制在0.02mm以内，可有效降低高速转动时的端面跳动量，减少制动踏板的抖动反馈。盘体的摩擦工作面上，均匀分布了多组径向直开槽与阵列排布的散热小孔，径向开槽的作用一方面是在制动摩擦过程中快速刮除摩擦片表面磨下的粉尘碎屑，避免碎屑夹在摩擦副之间形成磨粒磨损，缩短摩擦片与制动盘的使用寿命，另一方面可以引导气流沿径向穿过盘面，带走摩擦产生的高温；而阵列的小圆孔则进一步提升了散热效率，同时在连续制动时能够释放盘体因热胀产生的内应力，减少盘体翘曲变形的概率。设计过程中，盘体的厚度选取充分考虑了轻型车辆的制动力矩需求，既保证足够的热容量来吸收短时间高强度制动产生的热量，又不会过度增加簧下质量影响悬挂的响应表现，摩擦面的平面度公差严格控制，确保制动时摩擦片与盘面能够实现全接触，避免局部压强过高导致的偏磨问题。在实际装车场景中，这类开槽钻孔制动盘相比普通实心盘，在连续下坡制动或者场地圈赛的频繁制动工况下，盘面温度能够比同规格实心盘低15%到20%，热衰退出现的时间明显延后，同时开槽结构能够在雨天制动时快速划破接触面的水膜，避免水滑导致的制动距离变长问题。盘体的外缘做了小倒角处理，既去除了加工过程中产生的锐边毛刺，也能减少高速转动时的风切噪音，整体结构完全围绕轮边安装空间的边界进行设计，不需要对原有轮毂、卡钳的安装位置做任何改动即可直接替换，适配性较强。
