剪叉式液压升降承载作业平台结构

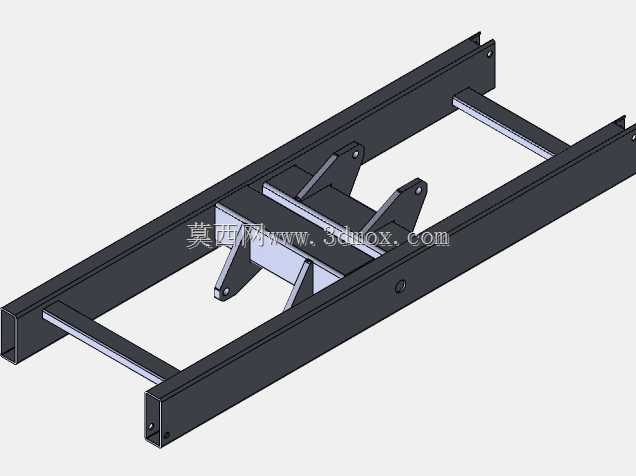

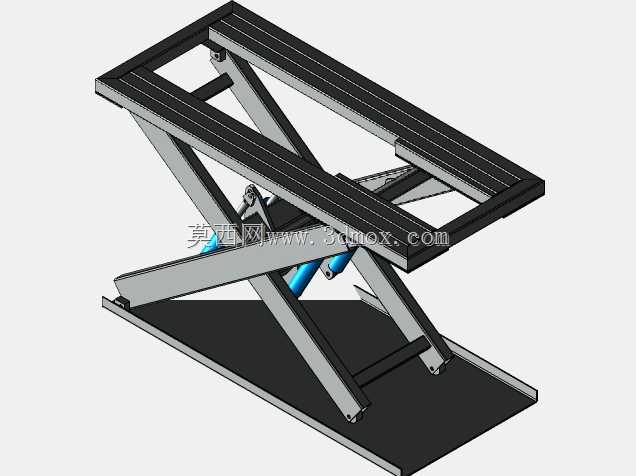

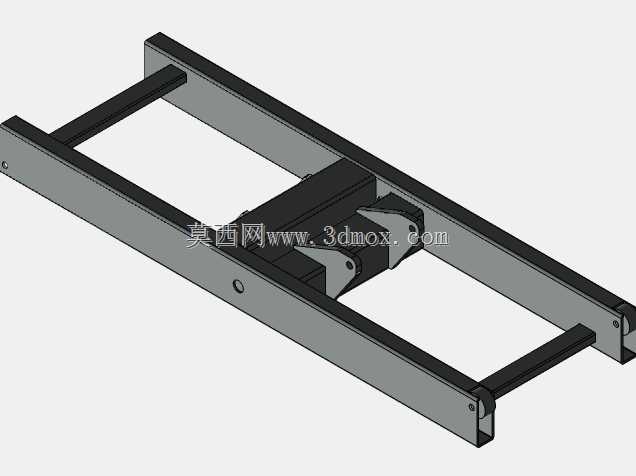

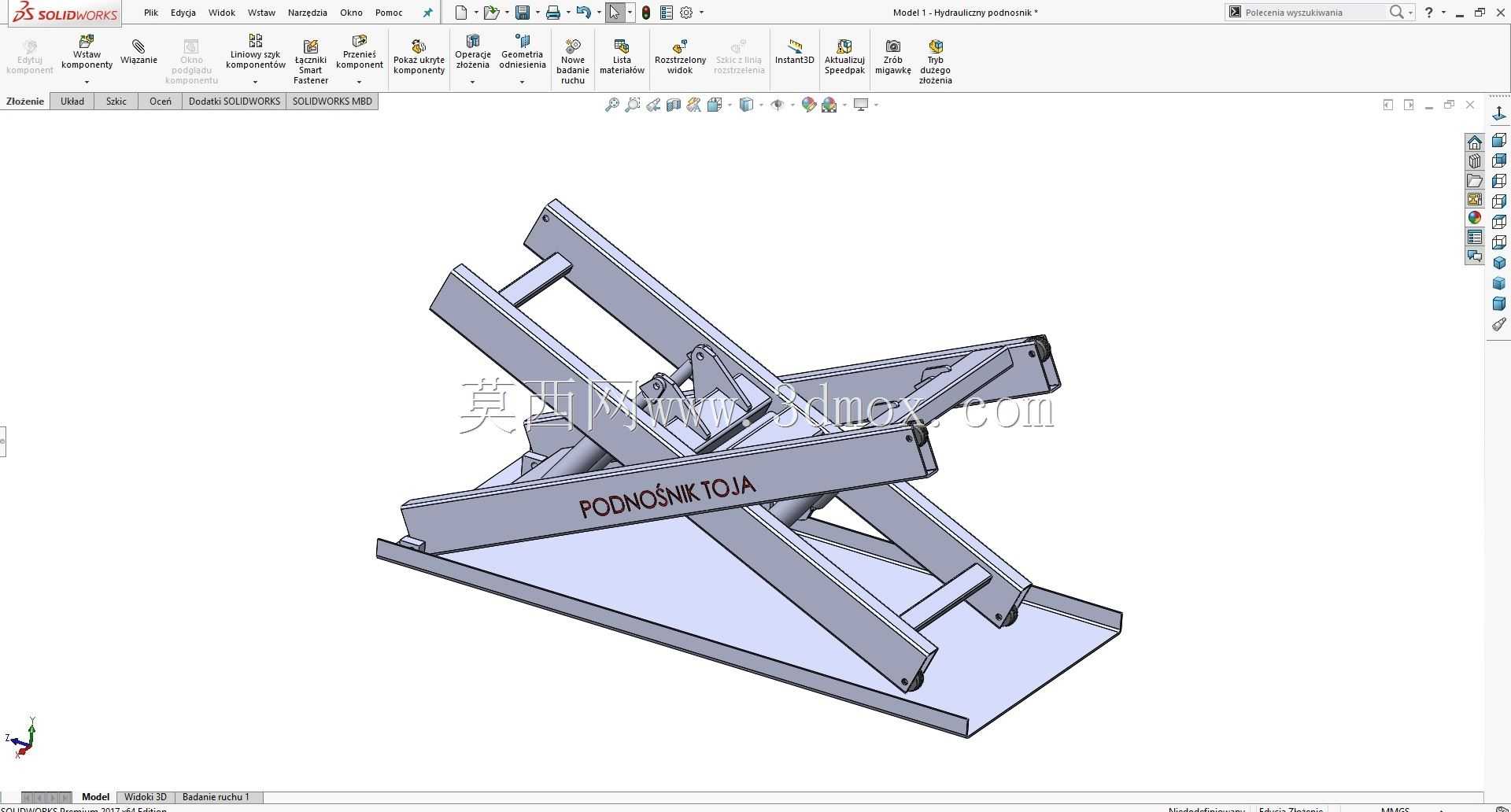

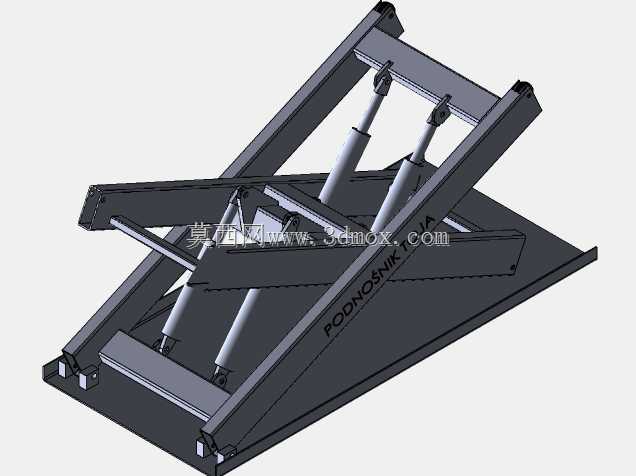

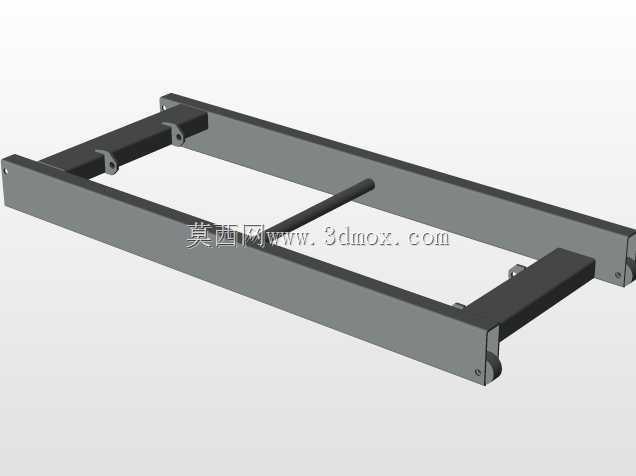

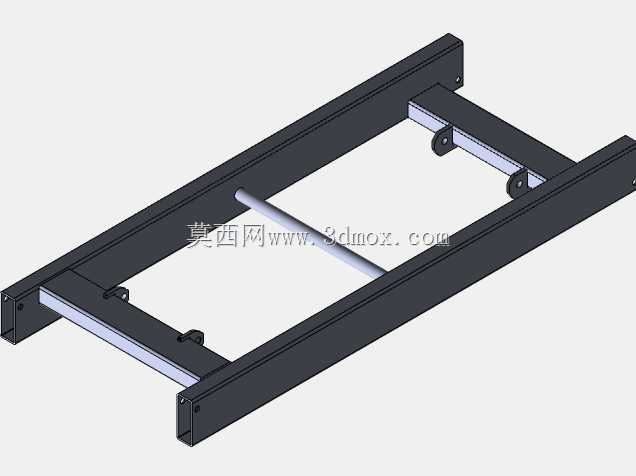

这款剪叉式举升结构的设计，最初是针对车间内固定工位的物料举升、设备检修登高作业场景开发，区别于移动式高空作业平台，该结构采用底部固定安装的形式，底座通过膨胀螺栓与混凝土地面刚性连接，安装边界需预留周边至少300mm的操作与维护空间，避免举升过程中臂架与周边设备、墙体发生干涉。从功能特性来看，该结构依靠两组交叉布置的剪臂实现垂直方向的举升动作，臂架之间采用铰接销轴连接，销轴配合面预留润滑脂加注通道，可在长期重载工况下降低铰接点的磨损速率，底座与上层承载台之间预留液压油缸的安装位，油缸两端分别与下层剪臂、上层剪臂的铰接座连接，通过油缸的伸缩驱动剪臂开合，实现承载台的平稳升降，相比单臂举升结构，剪叉式布局的抗偏载能力更强，即使承载台表面的载荷重心偏离中心位置150mm范围内，也不会出现臂架卡滞、台面倾斜的问题。设计过程中优先考虑了结构的刚性冗余，剪臂采用矩形空心型钢焊接成型，焊缝位置避开应力集中的铰接点区域，所有铰接孔均采用镗孔加工，保证同轴度公差控制在0.1mm以内，避免装配后出现臂架扭动、运行阻力过大的问题。上层承载台表面采用花纹钢板铺设，边缘预留挡边安装孔，可根据实际使用需求加装安全防护栏、物料定位挡块等附件，承载台的下降末端设置橡胶缓冲块，避免台面回落到底座时产生刚性冲击，同时降低作业过程中的噪音。在实际应用场景中，该结构可适配生产流水线的工位高度差调节、仓储区域的货物垂直转运、大型设备装配过程中的部件托举等工况，相比导轨式升降结构，剪叉结构的收拢后整体高度更低，不需要在安装位置开挖较深的地坑，对于现有车间的改造适配性更强，不需要对地面进行大规模的土建施工。设计时还考虑了维护便捷性，所有铰接点的销轴均设置可拆卸的轴向定位卡板，更换磨损的轴套时不需要将整套臂架完全拆解，日常维护仅需定期检查铰接点润滑状态、液压油缸的密封件老化情况即可，整体结构的易损件数量少，长期使用的维护成本较低。臂架展开至最大举升高度时，剪臂的交叉角度控制在合理范围内，避免出现机构死点，同时保证油缸的推力处于最优受力区间，降低液压系统的工作压力，延长液压元件的使用寿命。
