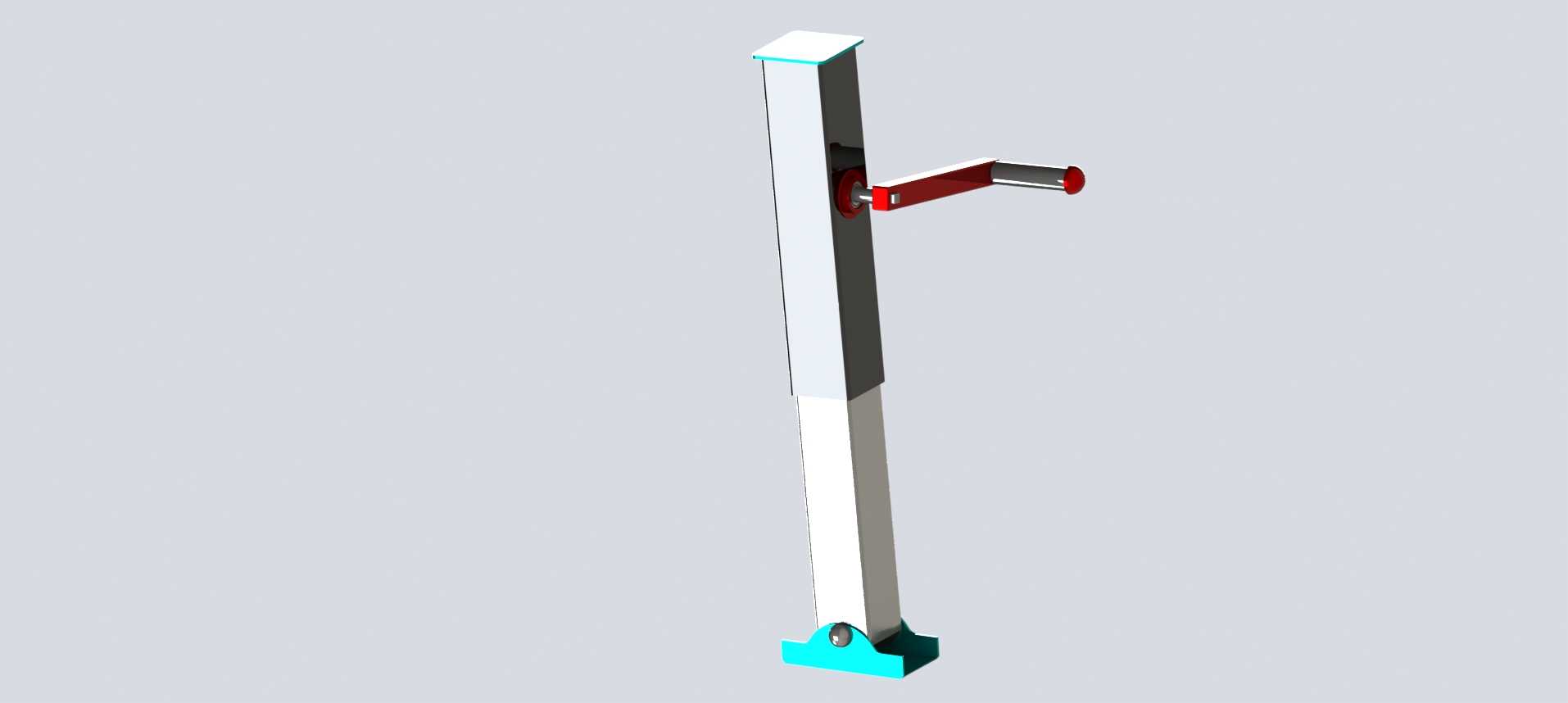

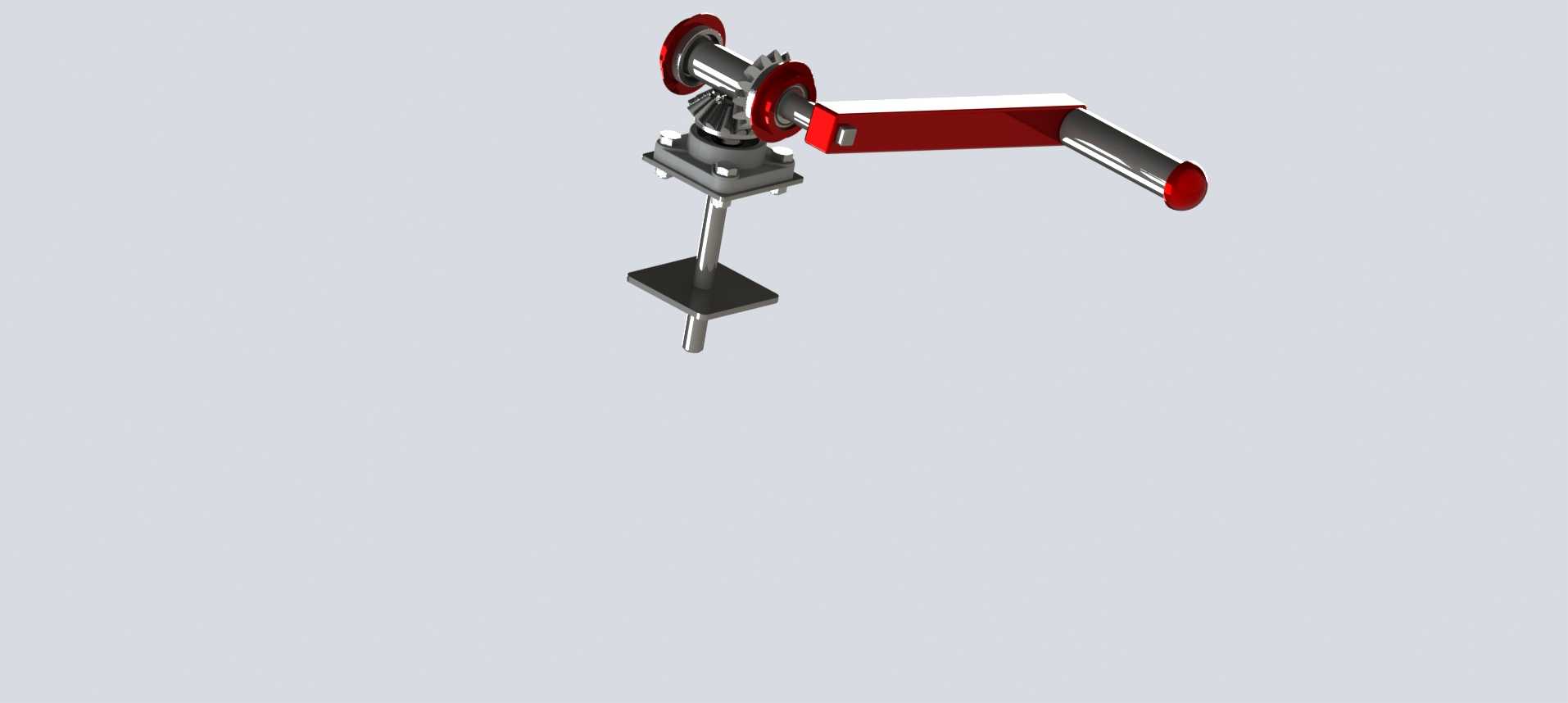

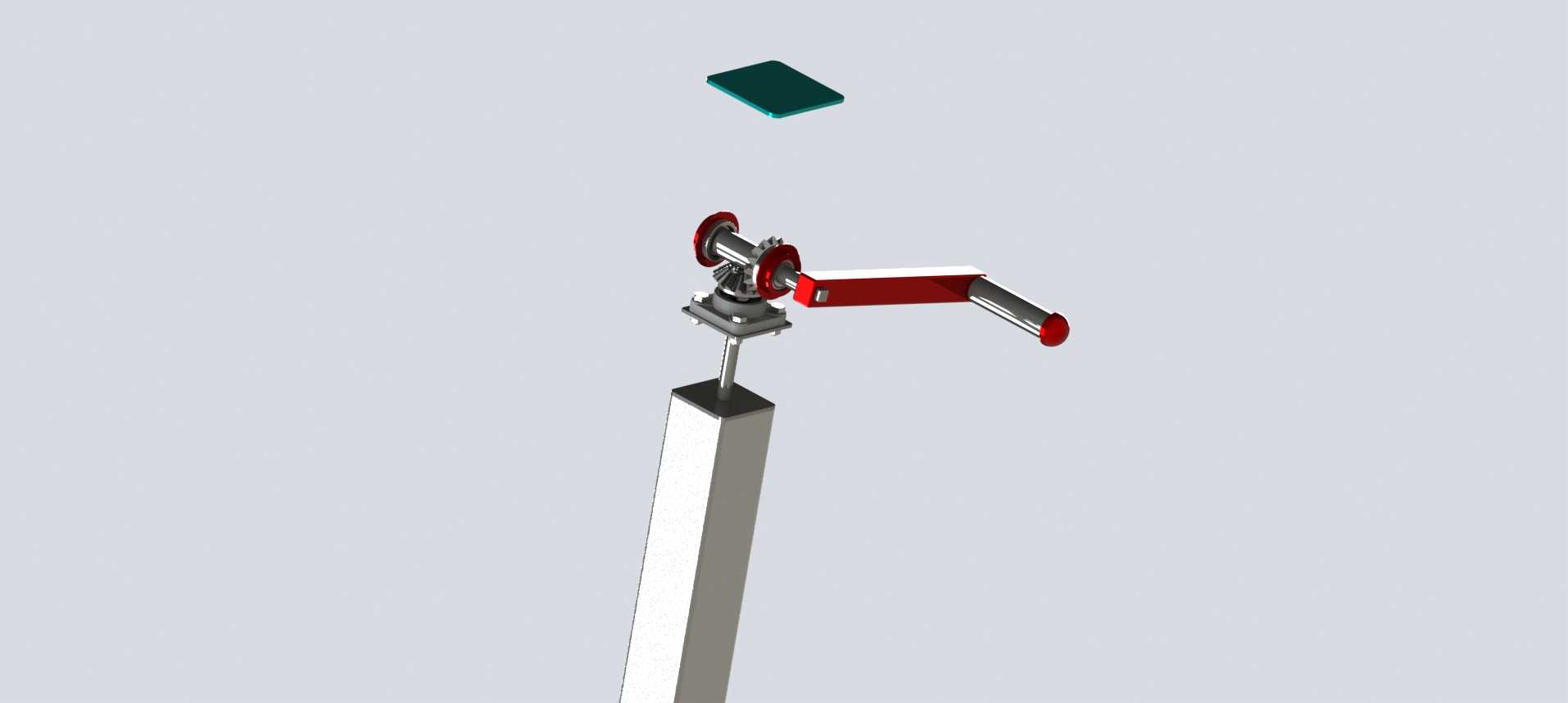

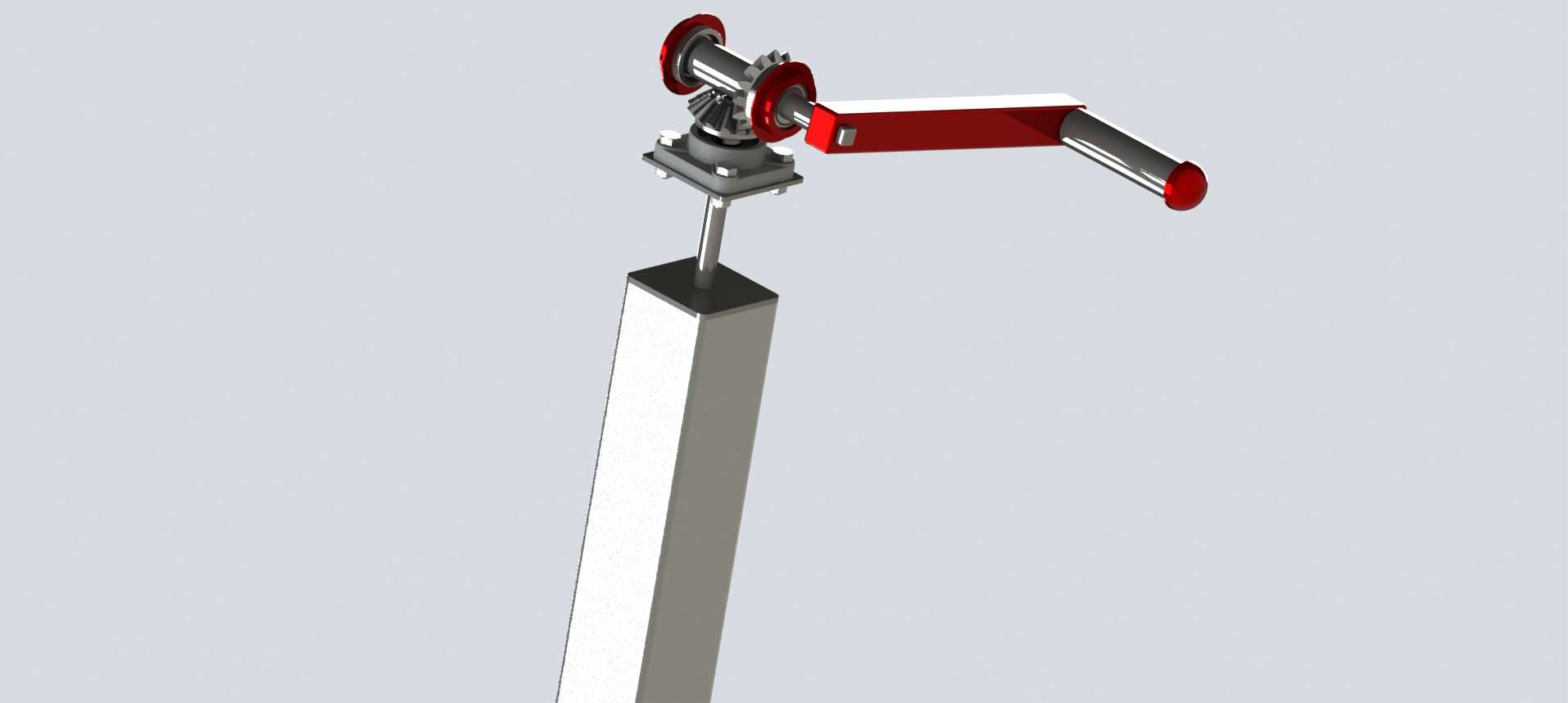

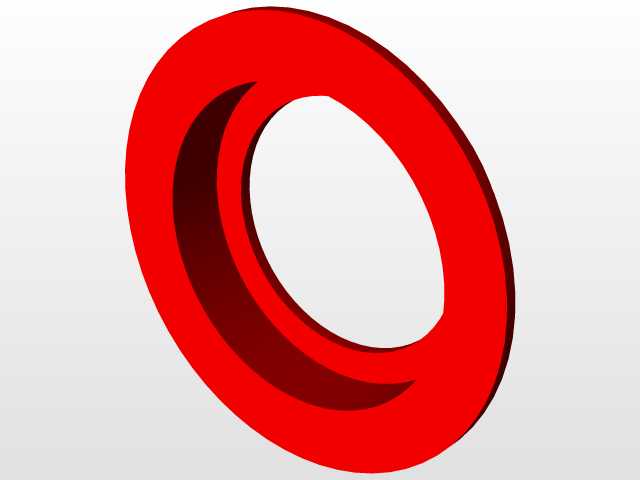

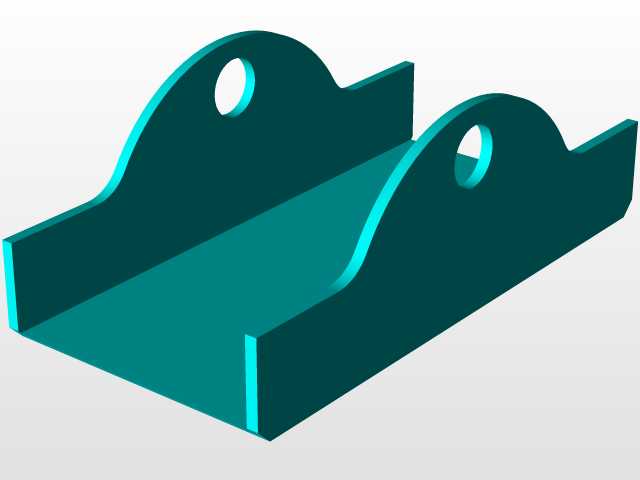

这款手摇驱动的升降执行部件,常应用在小型工装工位高度调节、轻型物料台架举升、实验设备载物台微调这类不需要大吨位举升力、对驱动源便携性有要求的场景,不需要外接电源或者液压气源,纯机械结构的传动形式也让它在防爆要求高、供电不便的野外临时作业场景里有不可替代的使用价值。从结构设计逻辑来看,整体采用锥齿轮组实现传动方向的90度转换,把水平方向的手摇旋转输入,转化为竖直方向丝杆的旋转运动,再通过丝杆与下部支撑座的螺纹配合,将旋转运动转化为升降推杆的直线往复动作,这种传动结构的优势在于传动效率稳定,锥齿轮的啮合间隙可以通过上部的安装法兰进行微调,长期使用出现磨损后不需要整体更换部件,只需要调整齿轮啮合的轴向位置就能恢复传动精度。

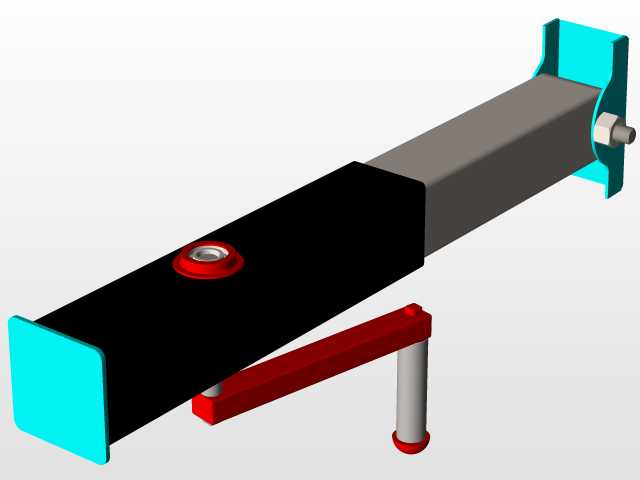

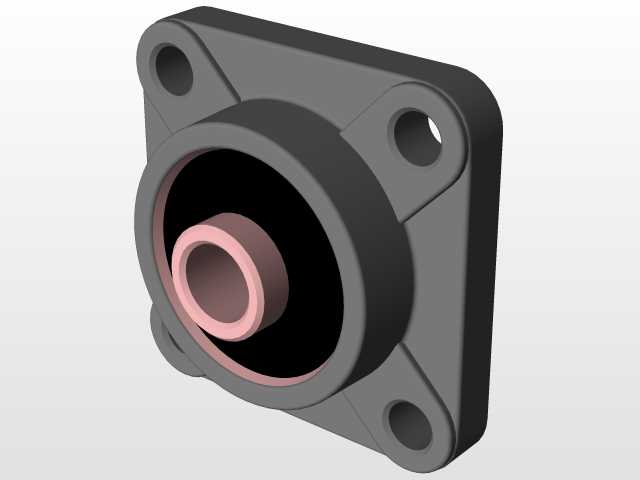

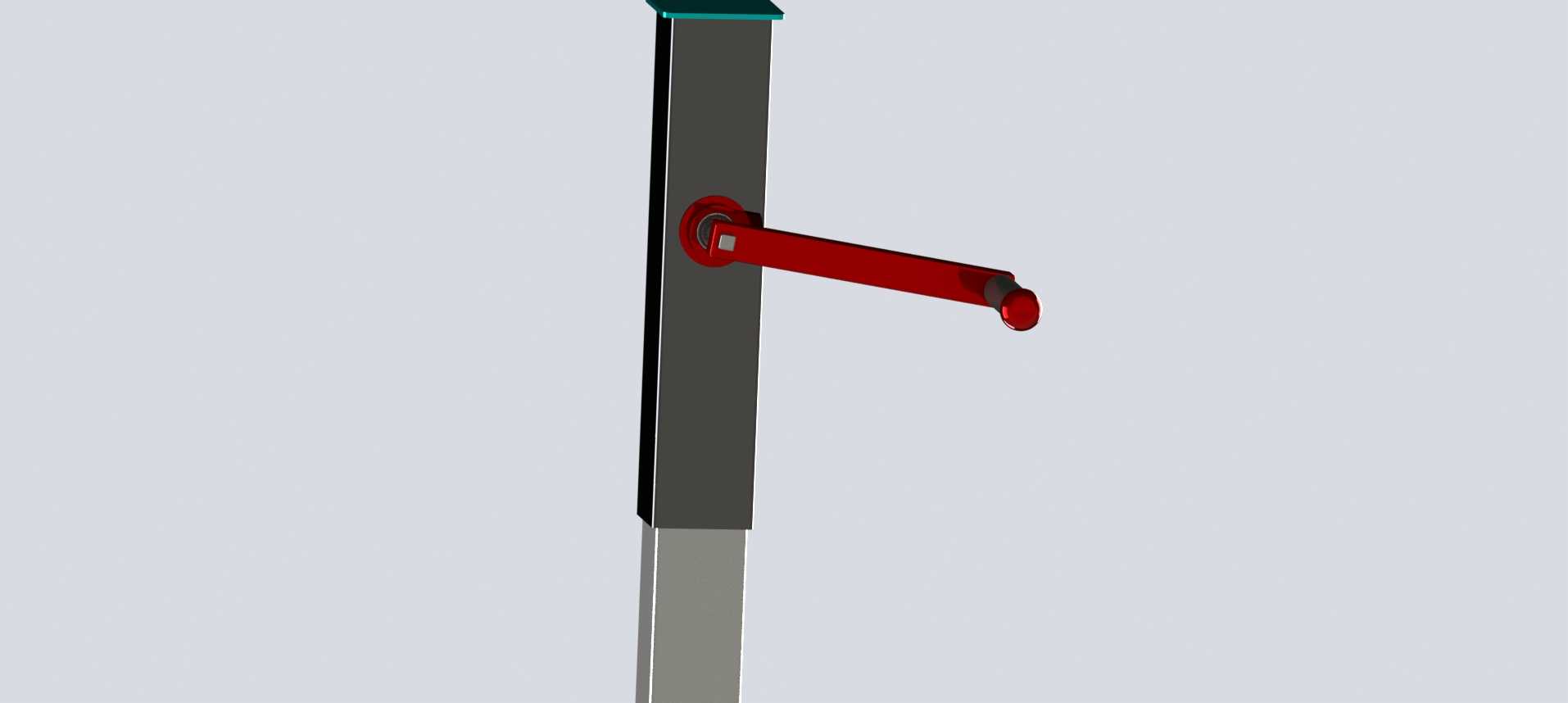

手摇臂的设计做了防滑与省力优化,握持段采用金属光轴外包防滑结构,力臂长度经过匹配计算,常规成年男性单手操作就能实现最大行程内的升降动作,不需要额外加力杆辅助,摇臂与输入轴的连接采用扁位定位加顶丝紧固的形式,拆装方便,运输过程中可以快速拆下摇臂减少整体占用空间。下部的升降推杆末端设置了方形承压垫板,增大与被支撑物件的接触面积,避免局部压强过大压损接触表面,推杆的导向段与上部安装座之间设置了铜质导向衬套,既可以减少推杆升降过程中的摩擦阻力,也能承受一定的径向偏载力,避免丝杆承受额外的径向弯矩导致变形卡滞。安装边界方面,上部的安装法兰设置了四个对称的螺栓过孔,可以直接固定在设备机架、工装台架的预留安装面上,不需要额外设计转接支架,
整体安装占用的平面尺寸较小,不会过多挤占设备的上部安装空间;竖直方向的安装尺寸需要预留足够的推杆下行空间,避免推杆降到最低位置时与下部结构发生干涉,升降行程的设计覆盖了常规小型工位调节的常用高度范围,日常使用中不需要频繁调整安装位置就能满足大部分工况的高度需求。功能特性上,整个传动结构没有易损的电子元器件,日常维护只需要定期在锥齿轮啮合面、丝杆传动面、导向衬套位置涂抹润滑脂即可,维护成本极低,在多粉尘、轻度潮湿的工况下也能稳定工作,不会因为环境因素出现电路故障类的停机问题。传动过程中锥齿轮的传动比经过匹配,手摇输入的转速不会过快导致升降动作失控,也不会因为传动比过大导致手摇圈数过多、调节效率低下,
单手操作时可以通过摇臂的转动阻力感知当前的承载重量,避免过载操作损坏传动部件。设计过程中特意将所有传动部件都封闭在上部的壳体内,只有升降推杆和输入摇臂外露,既可以避免外部的粉尘、碎屑进入齿轮啮合区域造成异常磨损,也能防止操作人员的衣物、工具卷入传动部件造成安全隐患,壳体的连接螺栓全部采用内六角圆柱头螺钉,外观规整,也不容易在使用过程中被外物勾挂。下部的承压垫板与推杆末端采用活动铰接的形式,当被支撑的接触面存在小角度倾斜时,垫板可以自动贴合接触面,保证支撑力均匀分布,不会出现局部点接触导致的支撑不稳问题。在实际选型使用时,需要注意该结构的额定承载上限,避免超出丝杆与锥齿轮的设计载荷导致齿面崩损、丝杆弯曲变形,日常存放时建议将推杆降到最低位置,减少丝杆外露部分的锈蚀风险,长期停用的时候可以在外露的丝杆表面涂抹防锈油脂,延长部件的使用寿命。
