双联动椭圆齿轮传动结构设计

非圆齿轮传动在需要实现变传动比运动输出的工况中有着不可替代的作用，这套双椭圆齿轮联动结构，正是针对需要周期性变速输出的传动场景开发的核心传动构件。不同于常规圆形齿轮定传动比的运动传递特性，椭圆齿轮在啮合过程中，啮合点的节曲线曲率会随转角持续变化，可在主动轮匀速转动的前提下，让从动轮输出按椭圆极径规律变化的周期性变速转动，这种特性非常适合应用在纺织机械的导纱机构、农业机械的排种装置、轻工包装设备的送料机构以及部分需要模拟特定运动节律的自动化工位上，能省去传统定传动比齿轮搭配凸轮、连杆才能实现的复杂变速结构，大幅压缩传动链长度，降低机构整体的累计传动误差。

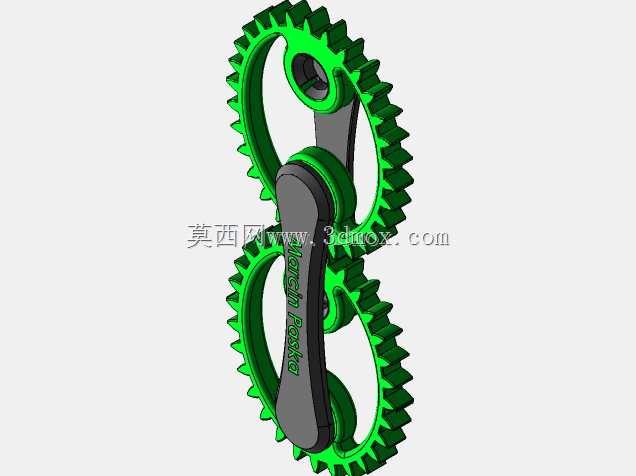

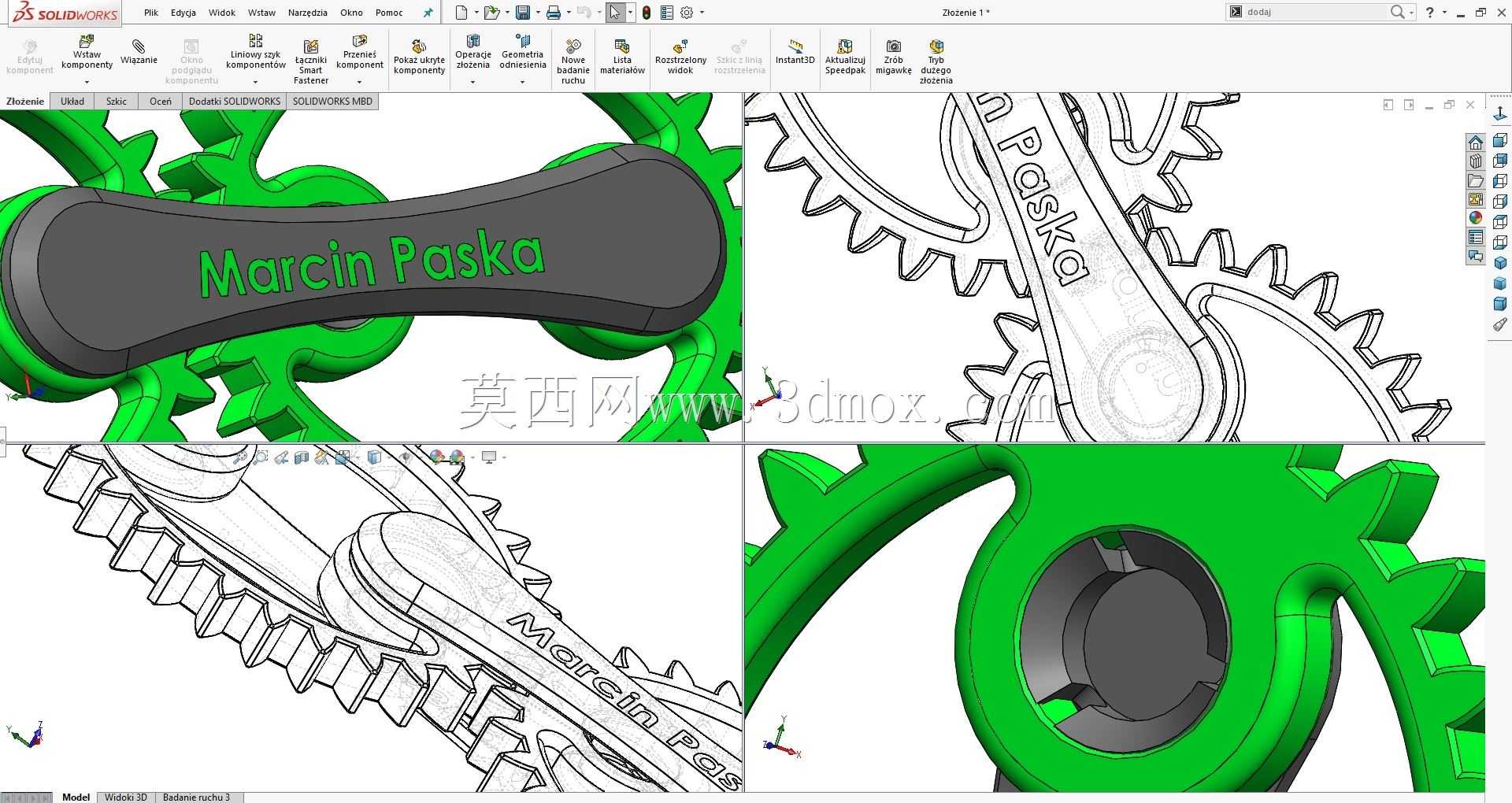

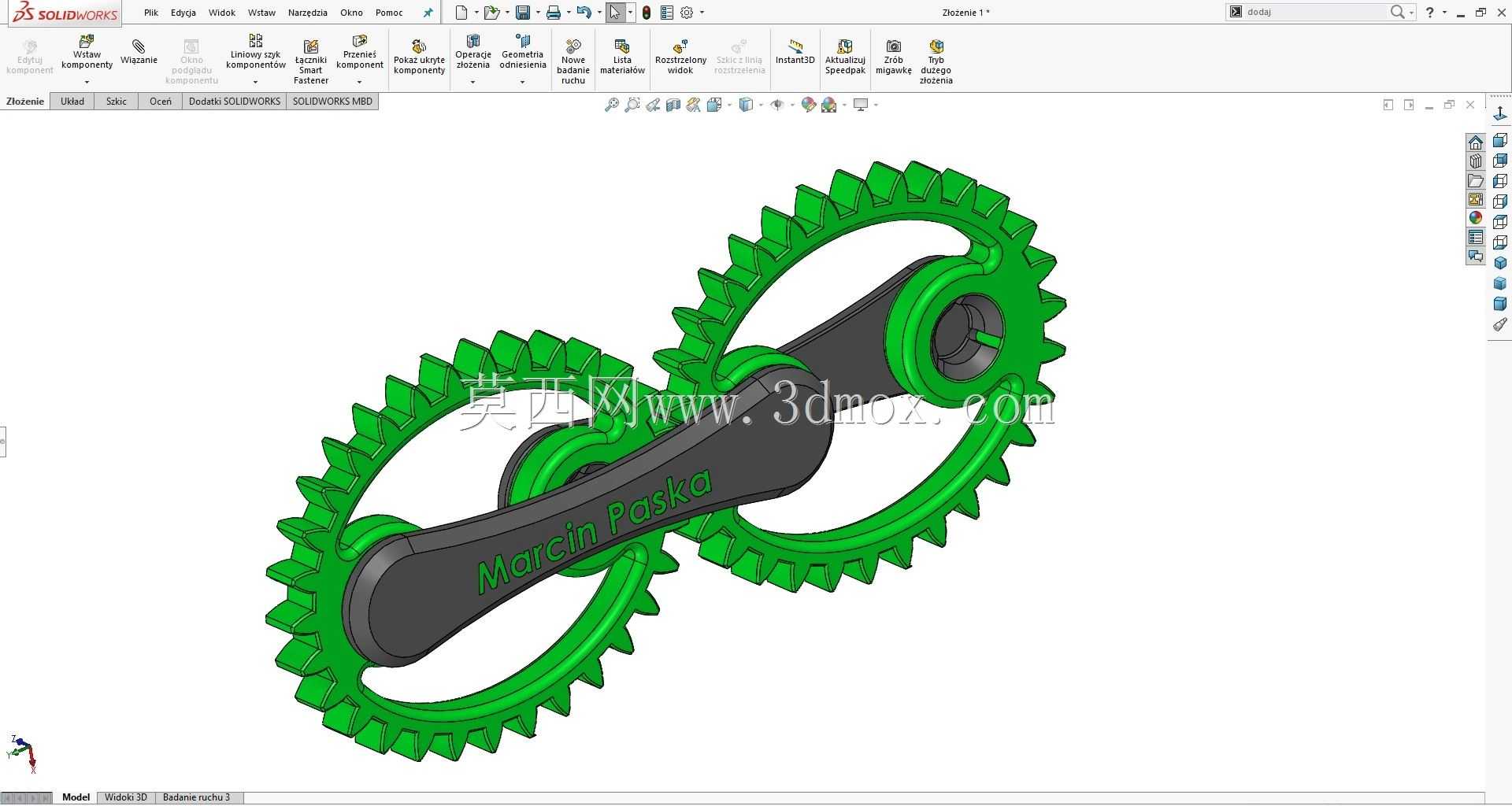

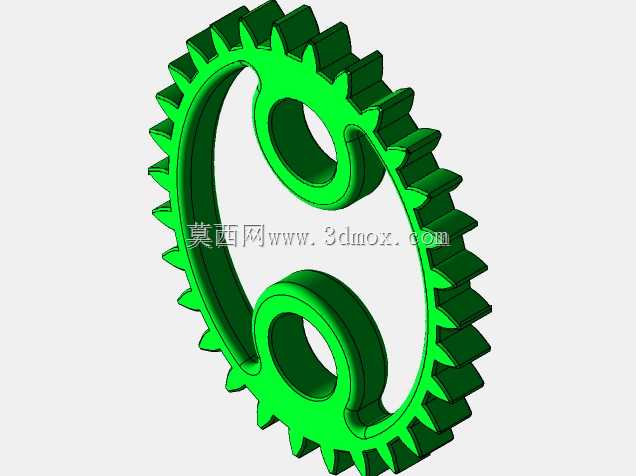

从结构设计逻辑来看，这套双椭圆齿轮采用完全相同的节曲线参数，两齿轮的长轴、短轴尺寸保持一致，中心距按照椭圆长轴之和的一半进行匹配，保证啮合过程中节曲线始终保持纯滚动接触，不会出现传动卡滞或者侧隙突变的问题。齿轮的齿形采用渐开线齿廓加工，沿椭圆节曲线均匀分布，齿向参数结合实际安装的传动轴跨度做了适配，保证全齿宽范围内都能实现平稳啮合，避免偏载导致的齿面异常磨损。连接两齿轮的连杆构件，在结构上同时承担了保持中心距、传递联动运动的作用，连杆两端的安装孔与齿轮轮毂的配合公差选用基孔制过渡配合，既保证装配后无明显旷量，也能满足后期维护时的拆装需求。

在安装边界层面，这套结构的整体外轮廓尺寸由两齿轮啮合转动时的最大回转半径决定，设计时已经预留了足够的安全间隙，避免齿轮转动过程中与周边的机架、护罩等构件发生运动干涉。齿轮轮毂位置设计有标准的键槽结构，可与对应直径的传动轴通过平键实现周向固定，传递额定扭矩。实际应用中，可根据具体设备的输出转速、负载扭矩需求，调整椭圆的偏心率参数，以此改变从动轮的变速范围，匹配不同的工艺动作节律要求，相比采用伺服电机搭配复杂控制程序实现的变速输出，纯机械结构的椭圆齿轮传动有着更高的可靠性，在高速连续运转的工况下稳定性优势更为明显，也不会出现电控系统受干扰导致的运动节律偏差问题。齿部的参数设计也充分考虑了加工可行性，采用常规的滚齿、插齿工艺即可完成加工，不需要定制特殊的成型刀具，能有效降低零件的加工制造成本，适合在各类需要周期性变速传动的通用机械设备上推广应用。
