标准模数直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础动力传递构件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线分度机构里都能见到同结构的零件，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，对支撑端的结构要求更简单，装配调整的容错空间也更大。

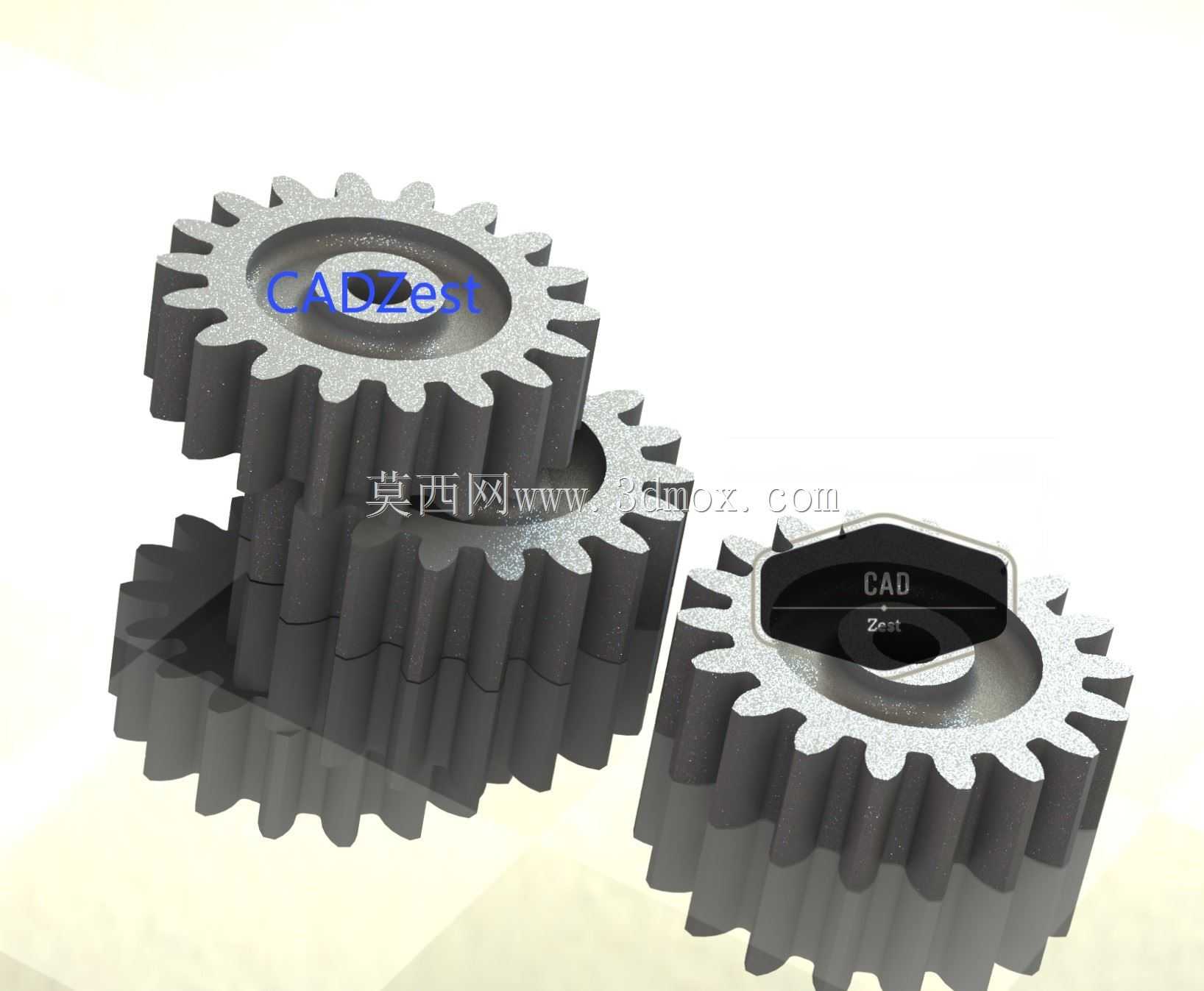

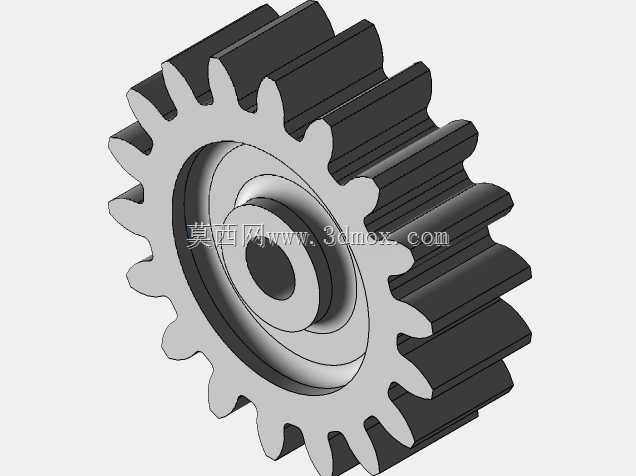

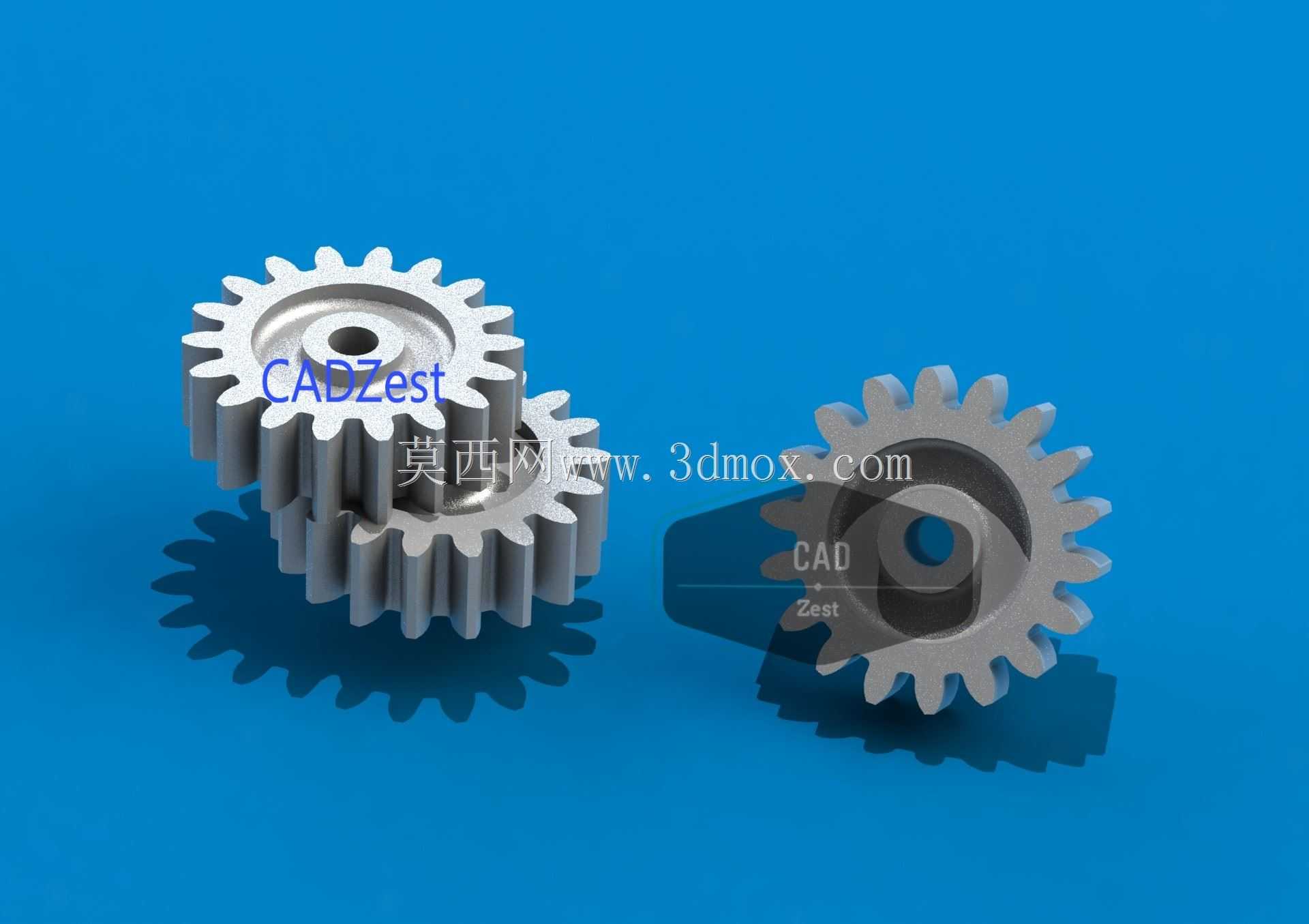

从结构设计逻辑来看，这款齿轮采用了最经典的实心辐板式带轮毂结构，齿圈部分的轮齿采用标准渐开线齿形，齿顶做了微小的倒角修缘，能有效避免啮合启动瞬间的齿顶磕碰，减少传动过程中的冲击噪音；中间的轮毂部分做了阶梯孔设计，大直径端用来和传动轴做轴肩定位，小直径端可以加装轴端挡圈或者锁紧螺母，限制齿轮工作时的轴向窜动，轮毂的外径和厚度都匹配常规平键连接的尺寸要求，键槽位置设置在轮齿的齿槽对应径向方位，能最大程度降低键槽对轮体强度的削弱，避免应力集中在齿根位置。

实际选型使用时，要注意这款齿轮的安装边界：轮毂两端的端面都做了粗糙度控制，和轴肩、挡圈贴合时能保证端面跳动在常规传动允许的公差范围内，齿宽尺寸比配对啮合的齿轮宽出1到2毫米，能抵消装配时的少量轴向错位，不会出现齿面啮合宽度不足导致的局部压强过大问题。轮齿的参数完全符合通用机械传动的标准模数系列，不需要定制特殊刀具就能完成滚齿或者插齿加工，后期维护替换时配件通用性极强，不需要专门开模定制。

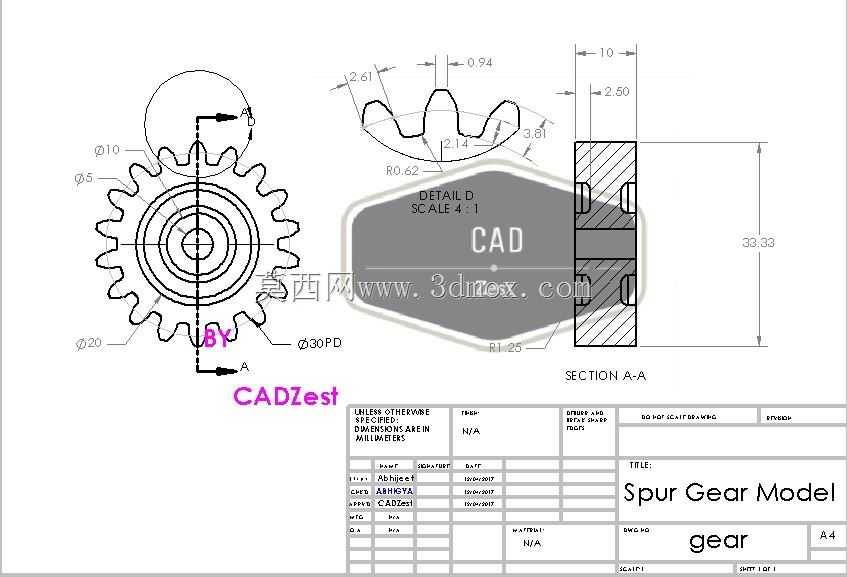

设计建模过程中，齿形部分是通过参数化生成的标准渐开线，齿根过渡圆弧做了优化，能分散齿根位置的弯曲应力，在额定扭矩工况下不会出现齿根断裂的失效形式；轮体的所有锐边都做了倒钝处理，既避免装配时划伤操作人员，也能减少热处理过程中的应力开裂风险。这类直齿轮的传动效率能达到98%以上，在中低速、载荷平稳的传动场景下，使用寿命远高于同模数的斜齿或者锥齿轮结构，而且因为没有轴向力，支撑轴的受力状态更简单，能有效延长轴承的使用寿命，降低整套传动机构的维护成本。在小型自动化设备的间歇分度机构里，这类直齿轮配合棘轮结构还能实现单向间歇传动，适用场景覆盖了大部分中低载荷的平行轴传动需求。
