BGA芯片冷却散热器结构设计

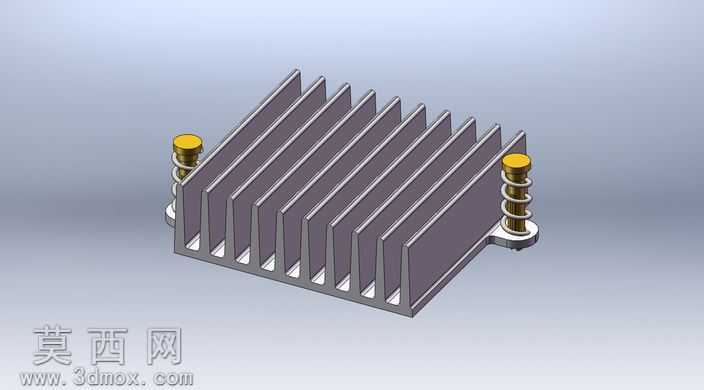

本模型为BGA封装芯片配套的被动式冷却散热器，采用三维参数化建模完成整体结构设计，建模过程中优先保证散热结构的合理性与安装结构的适配性。模型主体为一体化挤压成型的铝质散热基座，基座上方等距排布多片平行直立散热鳍片，鳍片厚度均匀一致，相邻鳍片间预留等宽通风流道，可在自然对流环境下引导空气流经鳍片表面，快速带走芯片传导至基座的热量，建模时对鳍片与基座的连接位置做了圆角过渡处理，既消除应力集中隐患，也优化了热传导路径。模型两侧设计有带弹簧缓冲的安装固定柱，固定柱底部设置定位凸台，柱身套设压缩弹簧，顶部为带防滑纹理的锁紧端，建模时还原了弹簧的螺旋圈数、线径参数与固定柱的装配间隙，可直观展示安装时弹簧压缩提供持续压紧力的工作状态，确保散热器底面与BGA芯片表面紧密贴合，降低接触热阻。材质设定上，散热基座与鳍片采用阳极氧化铝材质，渲染时还原金属哑光银灰质感，表面带有细微的金属拉丝纹理；固定柱采用黄铜材质，渲染时呈现暖金色金属光泽；弹簧采用镀锌弹簧钢材质，还原亮银色金属质感，不同材质的色彩区分可清晰展示各部件的功能分区。结构设计上，整体采用对称式布局，重心居中，安装后不会对PCB板造成偏载压力；鳍片高度经过合理设定，在保证足够散热面积的同时控制整体高度，适配紧凑型电子设备的内部安装空间；基座底面为高精度平面，建模时保证平面度公差符合散热安装要求，避免出现接触间隙影响散热效率。设计思路围绕被动散热的核心需求展开，在不借助风扇的前提下，通过最大化鳍片散热面积、优化空气流道走向、降低接触热阻三个维度实现散热性能提升，同时弹簧固定结构无需额外焊接或粘接，可实现免工具快速安装与拆卸，方便后期芯片维护更换，整体结构无冗余部件，加工工艺适配常规铝型材挤压与机加工流程，具备实际生产可行性。
