汽车排气消声器结构三维设计作品

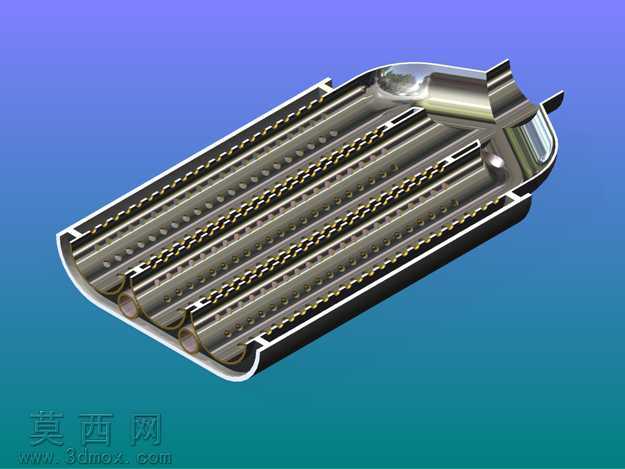

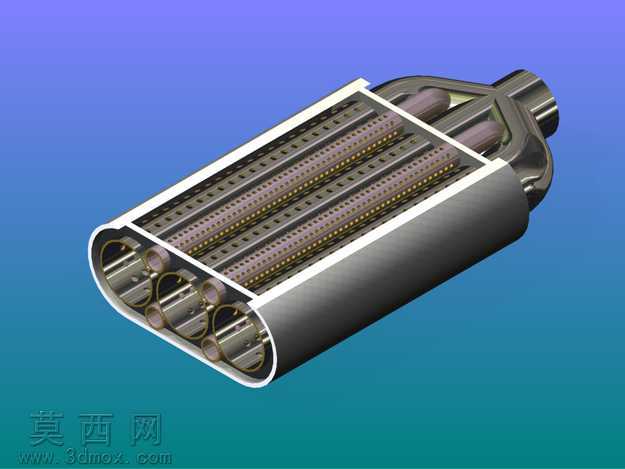

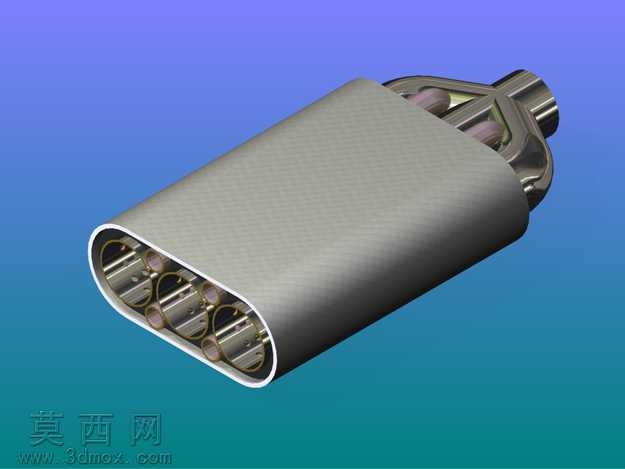

本作品为汽车排气系统所用的消声器三维设计模型，建模阶段依托主流三维机械设计软件完成全参数化构建，整体建模逻辑遵循汽车排气消声器的实际工程设计逻辑，从整体外形轮廓到内部消声腔体结构均做了完整还原。外观部分采用类椭圆柱的流线型壳体设计，壳体表面做了细密的防滑纹理材质处理，在渲染阶段通过调整材质的粗糙度、反光度参数，还原出金属壳体经表面处理后的哑光磨砂质感，壳体边缘做了圆滑的包边过渡，避免出现生硬的直角结构，符合实际汽车零部件的加工工艺要求。模型的进出气端结构做了精细化建模，进气端为适配汽车排气歧管的圆形连接接口，接口处预留了标准的装配定位台阶，可直接与上游排气管道完成装配匹配；出气端采用四出并排的排气口布局，每个排气口内部都还原了对应的导流管结构，管口边缘做了亮面镀铬材质处理，与主体哑光壳体形成鲜明的材质对比，提升了整体渲染的视觉层次感。内部结构部分，完整还原了多腔室阻性消声的结构布局，内部设置了多道分隔隔板将腔体划分为不同的消声舱室，每个舱室内对应布置了穿孔消声管与导流结构，穿孔管的孔径、排布间距均参考实际汽车消声器的设计参数设置，可直观展现排气气流从进气端进入后，经多次折返、穿孔阻尼消耗声能的完整路径，清晰呈现消声器的降噪工作原理。渲染阶段采用渐变蓝紫色背景作为衬托，通过三点布光方案调整光源角度，突出壳体表面的纹理质感与金属部件的反光特性，同时对内部剖视展示部分做了半透明壳体处理，让观看者可以清晰观察到内部的管路与腔体布局，无需拆分模型即可掌握整体结构组成。整个模型的建模过程严格遵循机械设计的装配逻辑，所有零部件之间均保留了合理的装配间隙，不存在结构干涉问题，各部件的尺寸比例符合常规乘用车辆排气消声器的设计规范，既可以作为汽车排气系统相关的教学演示素材，也可为消声器的结构优化、改型设计提供基础的三维参考框架。
