宝马M10发动机配套节流节气阀结构模型

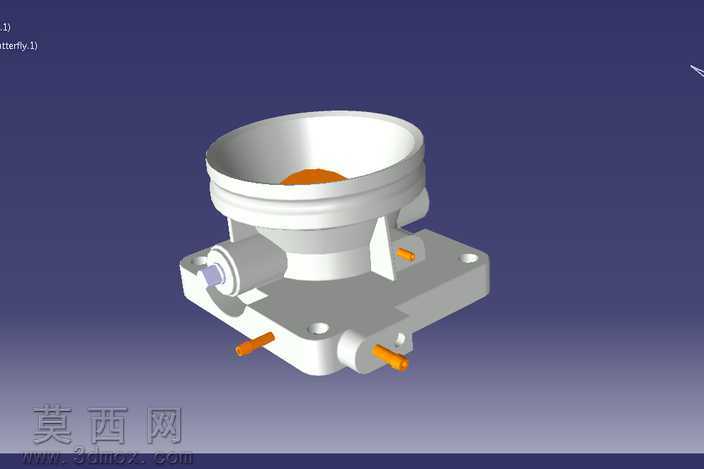

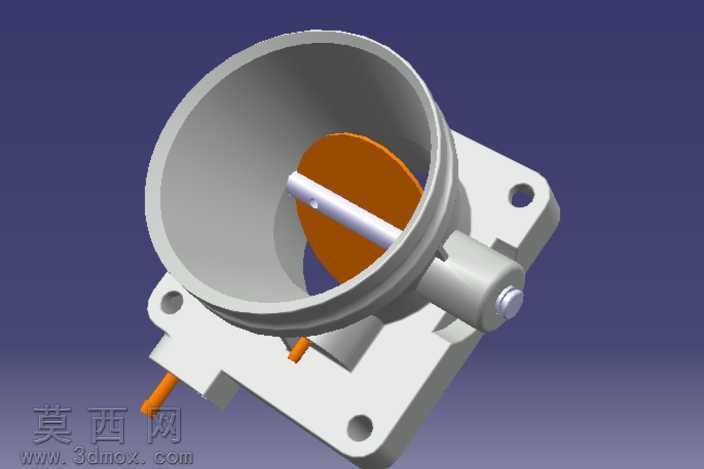

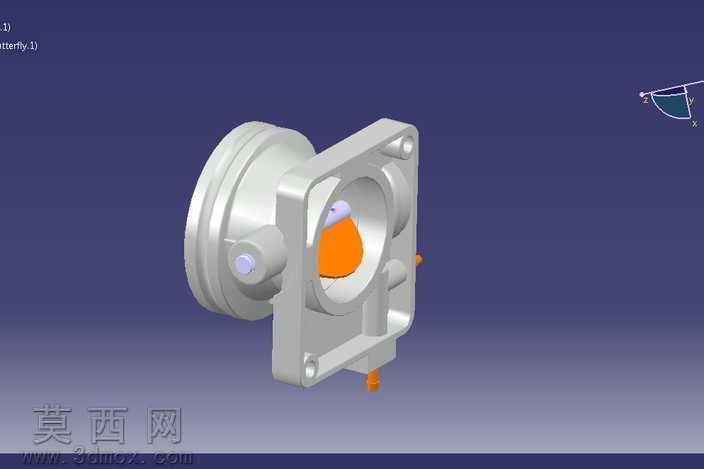

本模型为宝马M10发动机配套的节流节气阀三维建模作品，建模过程严格参照实体节气阀的真实尺寸比例完成，整体结构还原度高，可直观展现该部件的装配关系与工作形态。建模阶段首先梳理节气阀的核心组成结构，包含圆形进气通腔、法兰安装基座、节流蝶片、阀杆转轴、驱动连接端以及附属定位结构，通过基础特征拉伸、旋转完成主体腔体与安装法兰的初步造型，针对法兰上的安装定位孔采用精准孔位特征定位，保证孔位间距、孔径尺寸与实体部件的安装要求匹配。节流蝶片作为节气阀的核心功能部件，建模时还原了其圆形薄片的形态，与阀杆采用同轴心装配约束，阀杆贯穿腔体侧壁的位置做了适配的轴孔配合结构，还原了阀杆转动带动蝶片偏转的运动逻辑，腔体外侧的阀杆端部做了驱动连接结构的细节还原，可匹配对应的驱动拉索或电控驱动组件的安装形态。材质渲染阶段，对不同部件做了差异化的材质区分：主体腔体与安装法兰采用哑光铸铝材质，还原铝合金压铸件的细腻磨砂金属质感，表面做了轻微的倒角处理避免尖锐棱角，符合真实汽配零件的加工工艺特征；节流蝶片采用暖橙色的耐高温涂层材质，与金属腔体形成清晰的视觉区分，便于直观观察蝶片在腔体内的位置状态；阀杆采用亮面金属材质，突出轴类零件的精加工表面质感；法兰安装孔做了内凹的沉孔细节，还原螺栓安装的结构特征。整体模型装配逻辑严谨，各部件之间无干涉错位，既还原了节气阀作为发动机进气系统核心部件的外部形态，也清晰展现了内部节流结构的布局，可用于发动机进气系统原理演示、汽配结构教学以及相关改装设计的参考，建模过程中对部件的过渡圆角、安装凸台、定位销孔等细节均做了还原，避免了过度简化导致的结构失真，保证模型既具备视觉展示效果，也符合机械结构的真实设计逻辑。
