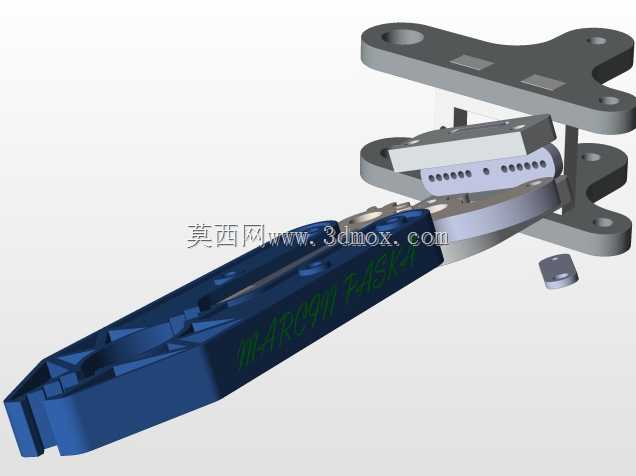

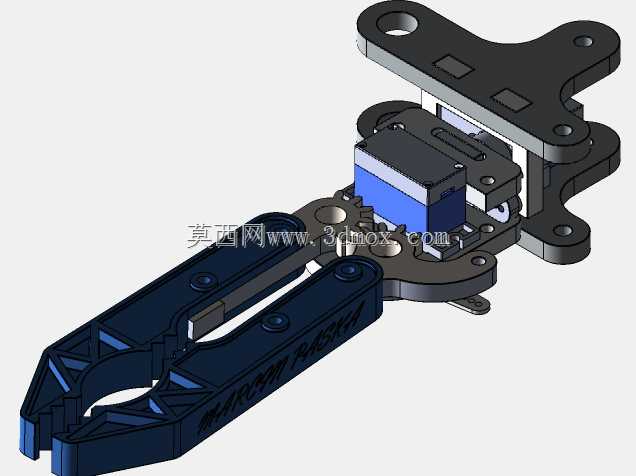

连杆式自适应机械夹持手爪结构设计

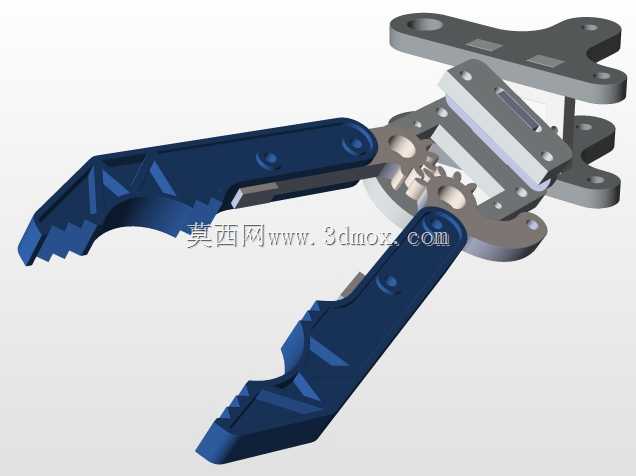

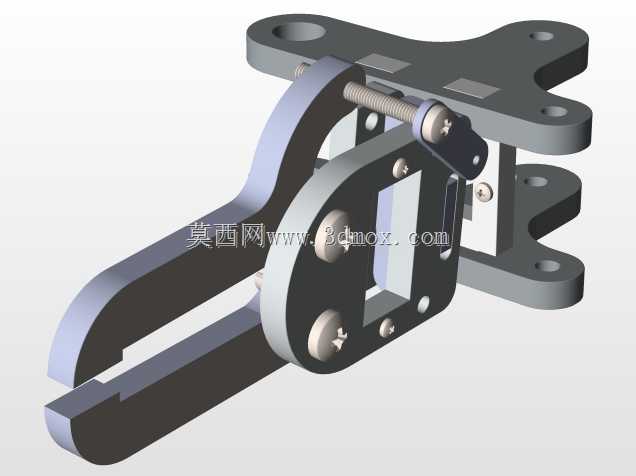

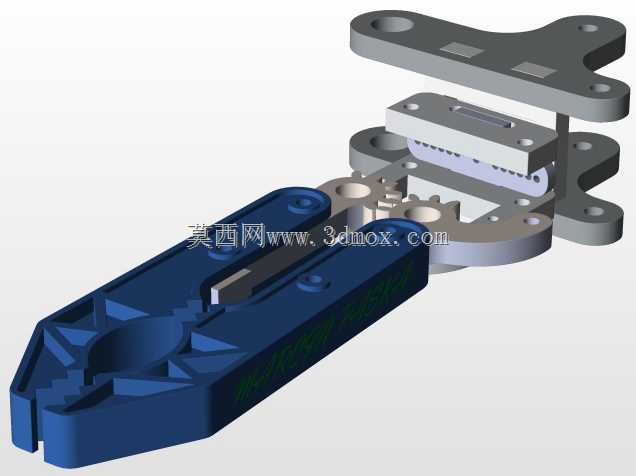

这款连杆式夹持手爪是面向工业自动化场景设计的末端执行部件，可适配多类轻型工业机器人、协作机器人的末端法兰安装，在3C电子装配、小型零件分拣、实验室样本转运、轻工行业上下料工位都能找到适配场景。不同于气动吸盘仅能适配平整光滑表面工件、平口夹爪对异形件包容度不足的问题，该手爪采用多连杆串联的铰接结构，指节部分做了镂空减重设计，在保证结构刚性的前提下降低了末端负载重量，能有效降低机械臂运行时的惯量冲击，提升高速往复运动下的定位稳定性。从结构布局来看，手爪的安装基座预留了标准的连接孔位，可直接匹配常规机器人末端的安装法兰尺寸，整体外轮廓在完全收拢状态下不会超出安装基座的边界范围，完全张开时的指端开度可覆盖常规小型工件的夹持尺寸需求，安装时无需额外拓展转接板，能直接适配现有设备的安装接口，减少现场改造的工作量。设计过程中针对铰接点的受力做了针对性优化，每处转动副都预留了标准销轴的安装空间，可根据实际负载需求更换不同强度等级的销轴与衬套，指面的夹持区域做了仿形内凹结构，配合表面的防滑纹路设计，夹持圆柱类、方块类以及带不规则轮廓的小型工件时，能形成多点接触的受力状态，避免工件夹持过程中出现偏转、脱落的问题。不同于需要复杂传感系统配合的柔性夹爪，这款纯机械结构的手爪可通过连杆的自适应转动，在夹持过程中自动贴合工件的外轮廓，无需针对每种工件单独调整夹持行程参数，在多品种小批量的生产场景下，能大幅降低调试换型的时间成本。手爪的驱动端可适配微型直线舵机或者小型气缸安装，基座内部预留了驱动元件的安装空间，整体走线可从基座中心的通孔穿出，避免运动过程中管线与周边设备发生剐蹭干涉。在实际工位应用中，该手爪可配合输送线完成小型零件的抓取转移，也可安装在固定工位完成工件的夹持定位，适配装配工序中的零件持取需求，针对重量在额定负载范围内的工件，多连杆的力传递结构可将驱动力均匀分配到各个指节接触点，不会出现单点受力过大导致工件夹伤的问题，对表面易刮花的塑料件、精加工金属件都有较好的适配性。
