蝶形手柄直角外丝水龙头阀结构设计

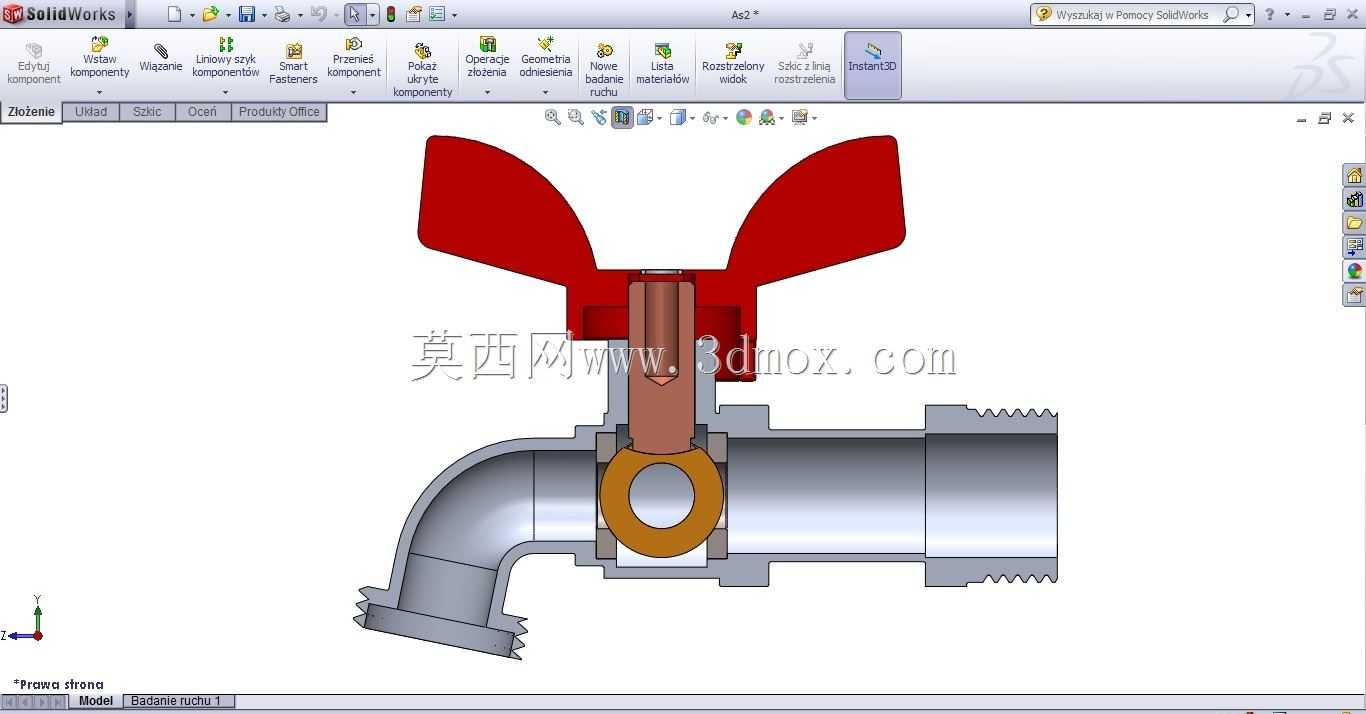

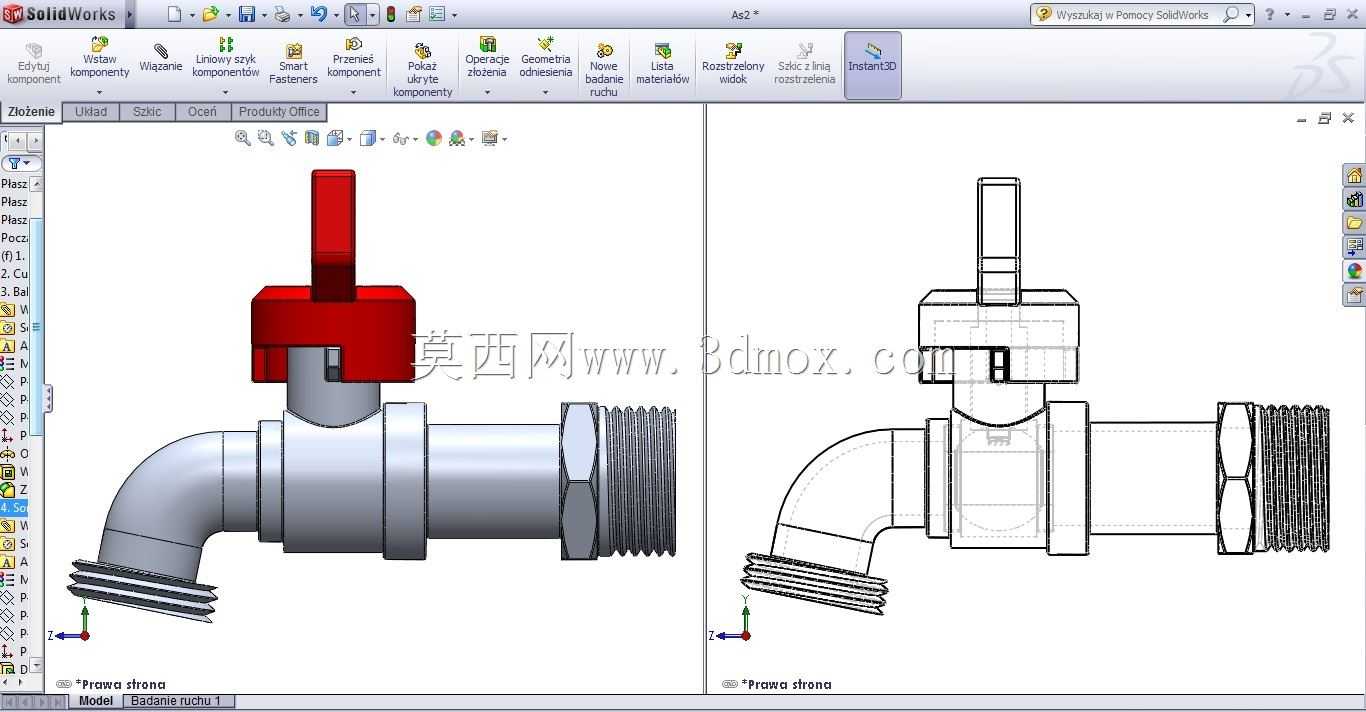

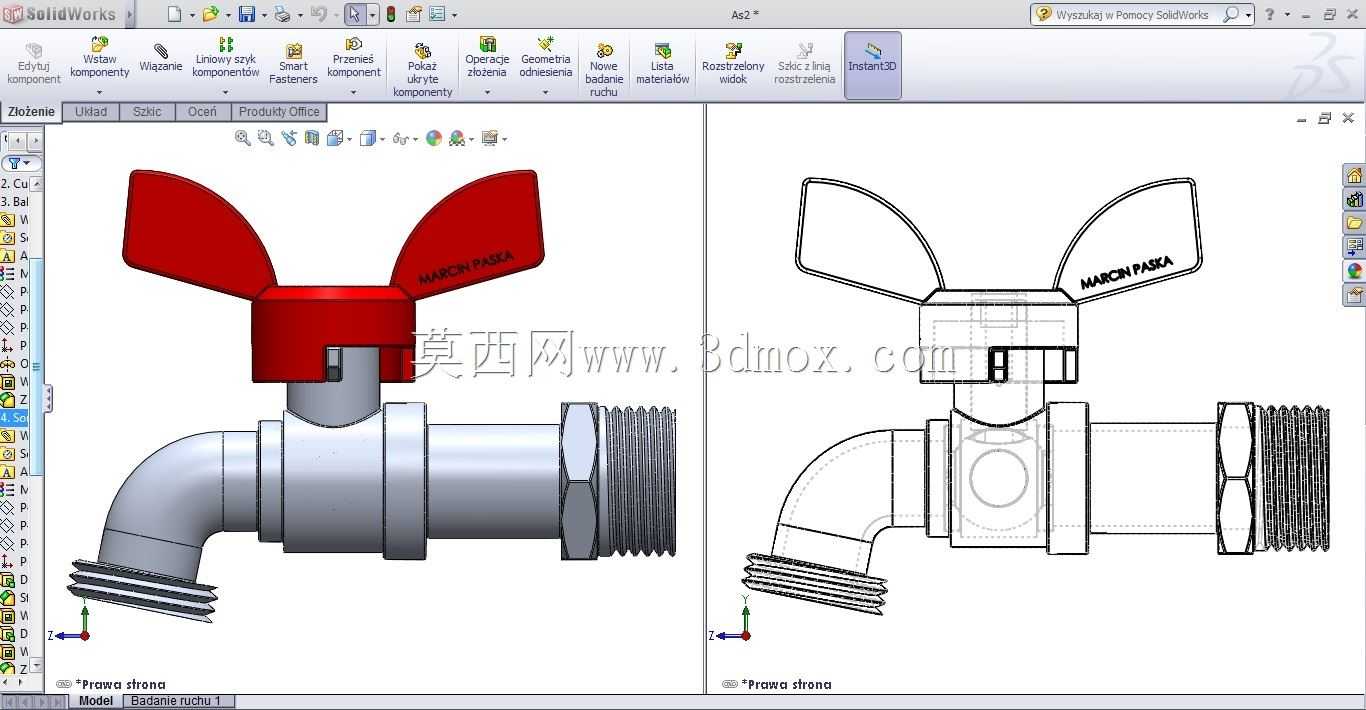

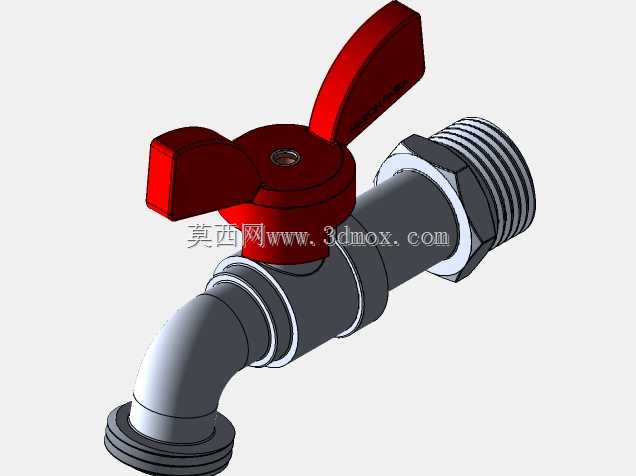

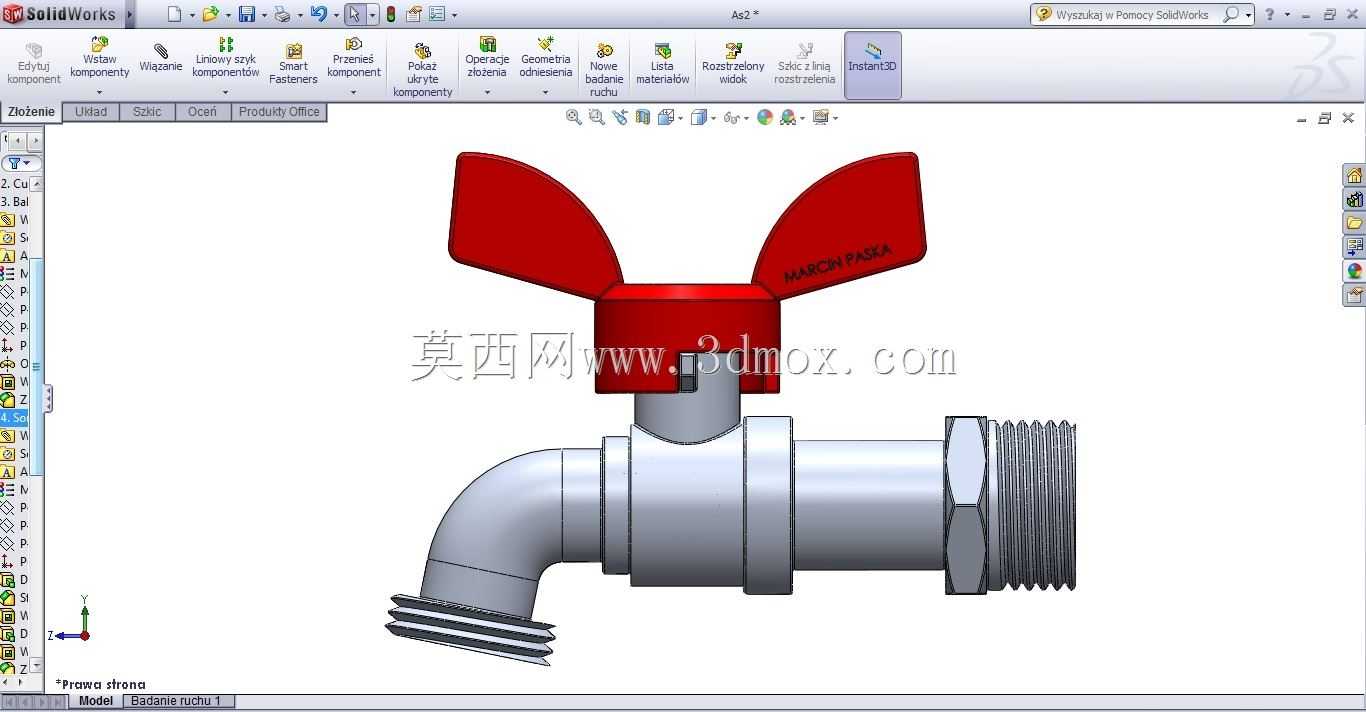

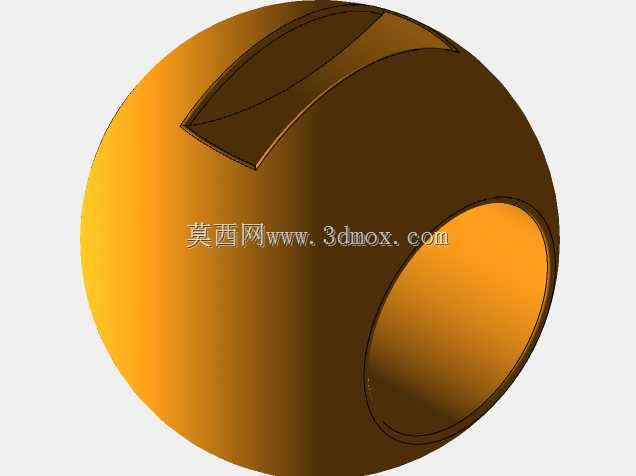

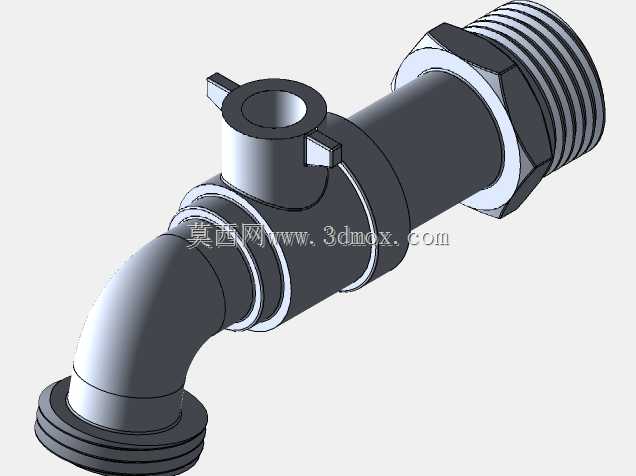

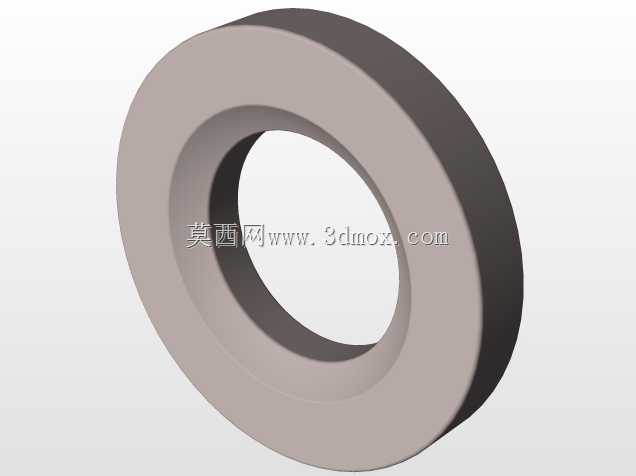

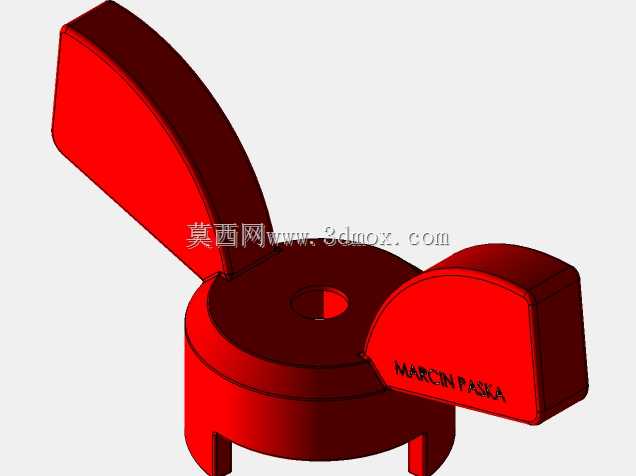

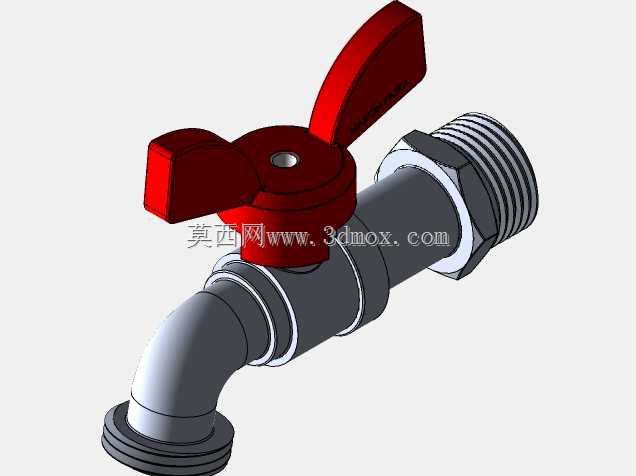

这款带蝶形手柄的直角出水阀，主要应用在民用供水、小型设备冷却水回路、园艺灌溉支管等场景的通断控制环节，区别于常规直柄球阀，蝶形双翼手柄的设计无需额外辅助工具，徒手就能完成全开全关操作，在需要频繁启闭、操作空间局促的管路布设场景里，能大幅降低操作难度，哪怕戴薄劳保手套也能稳定施力，不会出现手柄打滑拧不动的情况。从结构设计逻辑来看，整体采用直角转弯流道，进水端为标准外螺纹接口，可直接对接内丝管路接头或者带内丝的软管快接件，出水端做了多层倒刺竹节结构，适配常见的PVC软管、橡胶输水软管，套入后用喉箍锁紧就能实现可靠密封，不需要额外缠绕生料带做端面密封，安装效率比常规螺纹出水嘴高不少。阀芯部分采用常规的球面密封结构，旋转90度即可完成全行程启闭，手柄上做了启闭方向的标识凸点，操作人员不用凑近观察阀位，靠触感就能判断当前是通断状态，避免误操作引发的跑水问题。外形尺寸上，整体轴向长度适配常规家装支管的安装间距，进水端外螺纹长度符合通用管路配件的啮合深度要求，不会出现拧入过深顶坏管路内密封、或是拧入深度不足漏水的问题；直角转弯的曲率半径经过优化，流道没有突兀的直角折角，通水时的局部阻力损失比普通直角截止阀低30%左右，小流量供水场景下不会出现明显的压损，出水水流更平稳。手柄的双翼张开角度经过反复调整，操作时的力臂长度刚好平衡操作力矩和空间占用，不会因为力臂过长导致周边管路干涉，也不会因为力臂太短需要用很大力气才能拧动带压状态的阀芯。阀体连接部位的六角结构位置刚好适配普通活动扳手的夹持范围，安装拧入管路时可以直接在阀体中部施力，不会因为夹持位置不当导致出水端变形、或是手柄部位受力断裂。密封件的安装槽位做了圆角过渡，装配时不会割伤橡胶密封圈，长期使用后更换密封件也不需要专用工具，拆开阀盖就能直接替换密封组件，后期维护成本很低。这类阀门在实际布设时，安装边界需要预留出手柄旋转的操作空间，手柄旋转平面内不能有紧贴的管路或是墙面，否则会出现手柄转不到位、无法完全启闭的问题，进水端对接管路时要注意同轴度，避免强行拧入导致阀体螺纹崩裂，出水端接软管时要确保软管完全套过所有倒刺结构，避免通水后压力升高导致软管脱落。
