液压润滑回路用喷射阀结构设计

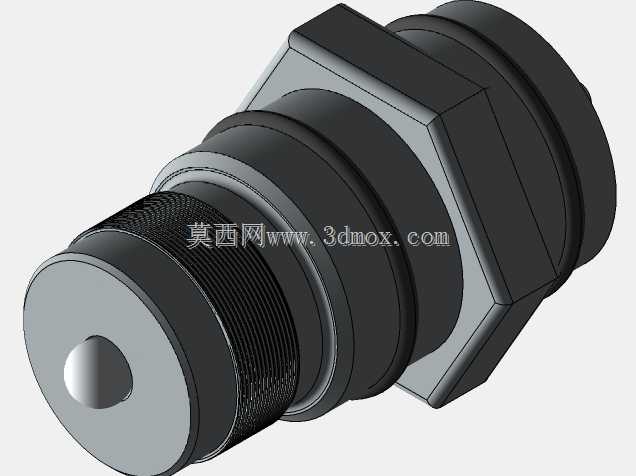

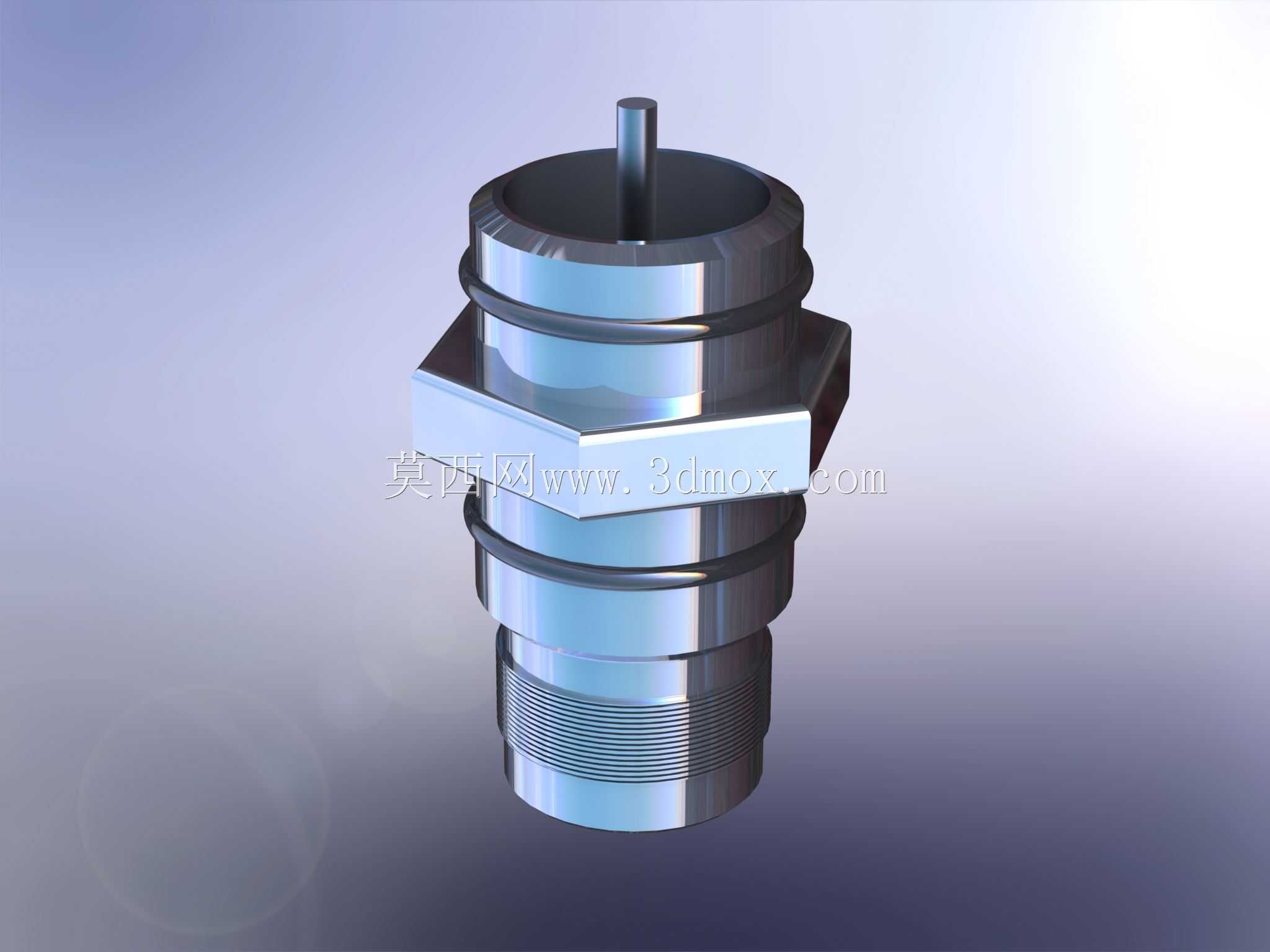

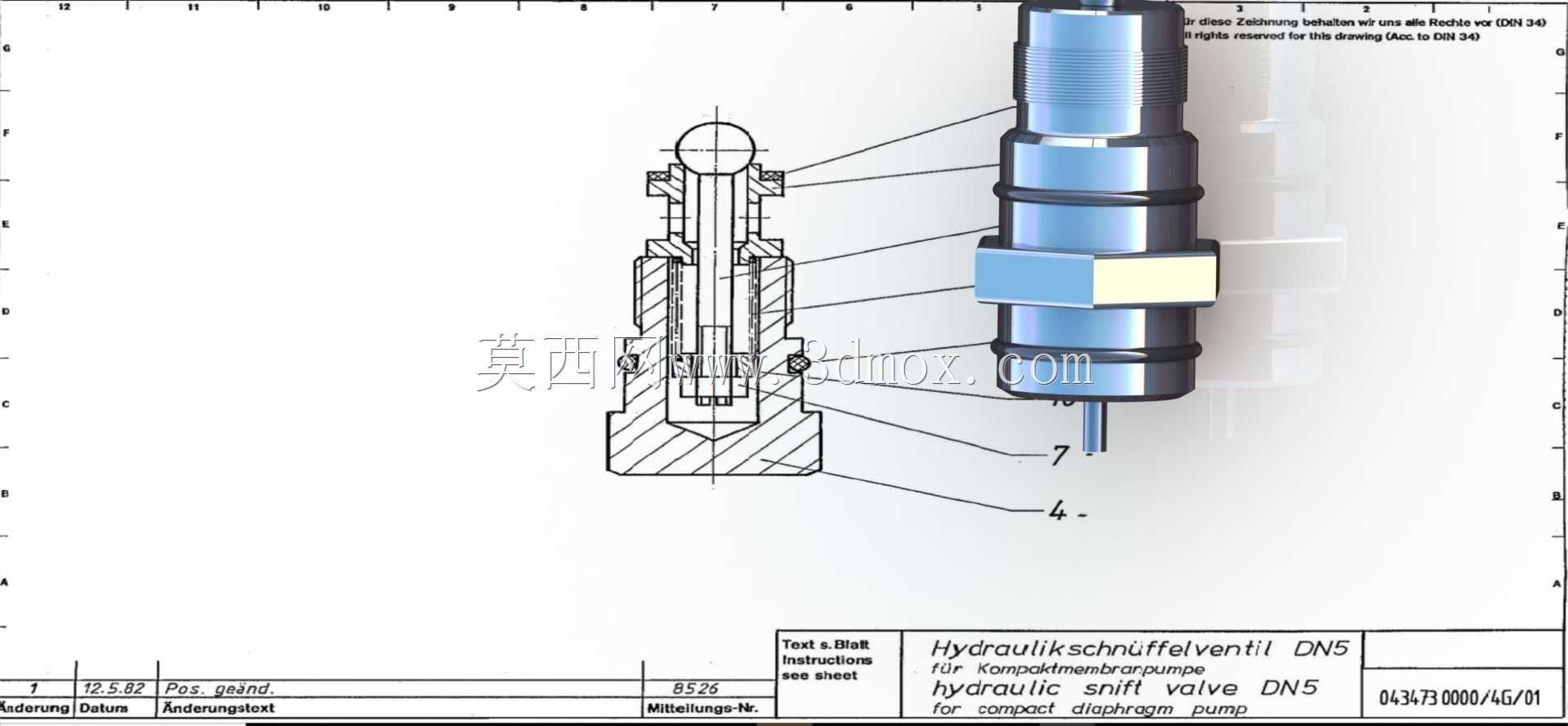

在车用动力总成、工业液压站的压力润滑回路里，这类喷射阀是维持油路压力动态平衡的核心小通径元件，主要布置在压力室与油底壳的连通油道上，日常运行中持续补偿柱塞副配合间隙泄漏的润滑油，避免压力室因持续泄油出现压力掉幅过大，同时防止过量补油造成油液搅动功耗上升。从结构设计逻辑来看，整体采用外螺纹+六角定位台的安装形式，下部外螺纹段适配油路块的标准内螺纹孔，六角台的对边尺寸严格匹配常用扳手开口规格，安装时可以直接通过扳手施加额定扭矩，保证密封面贴合到位，不会出现安装偏斜导致的渗漏问题。上部的伸出杆是阀内部阀芯的联动端，和外部的压力反馈机构直连，能根据压力室的实时油压调整阀口开度，当压力室油压高于设定阈值时，阀口开度增大，多余的润滑油通过阀腔回流到油底壳；当压力低于阈值时阀口收小，减少回油量维持压力稳定。中部的多道环形密封槽是设计时重点考量的密封边界，安装时对应O型圈的槽宽、槽深都按照静密封标准设计，能承受油路的持续脉动压力，不会在长期运行后出现密封件挤出、老化渗漏的问题。外形上整体为同轴回转体结构，最大外径受六角台对边尺寸限制，安装时在油路块上预留的沉孔深度只要覆盖螺纹段加密封段长度即可，不需要额外预留过大的安装空间，适合集成在结构紧凑的阀块、发动机缸体内部油道上。设计过程中需要重点匹配阀芯的弹簧刚度，既要保证压力反馈的响应速度，也要避免阀口开闭过程中出现压力振荡，导致润滑回路压力波动，影响末端润滑点的供油稳定性。另外阀内部的流道做了圆弧过渡处理，减少油液流经阀口时的沿程阻力，降低油液剪切发热的概率，长期运行时能维持润滑油的黏度稳定，延长润滑介质的更换周期。这类阀的流量特性属于线性调节区间，在额定工作压力范围内，回油量和阀口开度呈线性对应关系，调试时可以通过调整上部杆端的限位结构，精准设定压力平衡的阈值，适配不同排量、不同工作压力的润滑回路需求，不需要重新开模制作阀体，仅通过调整内部弹簧预紧力就能覆盖多规格的应用场景，大幅降低了系列化产品的设计和制造成本。
