对夹式薄型流体控制承压壳体结构

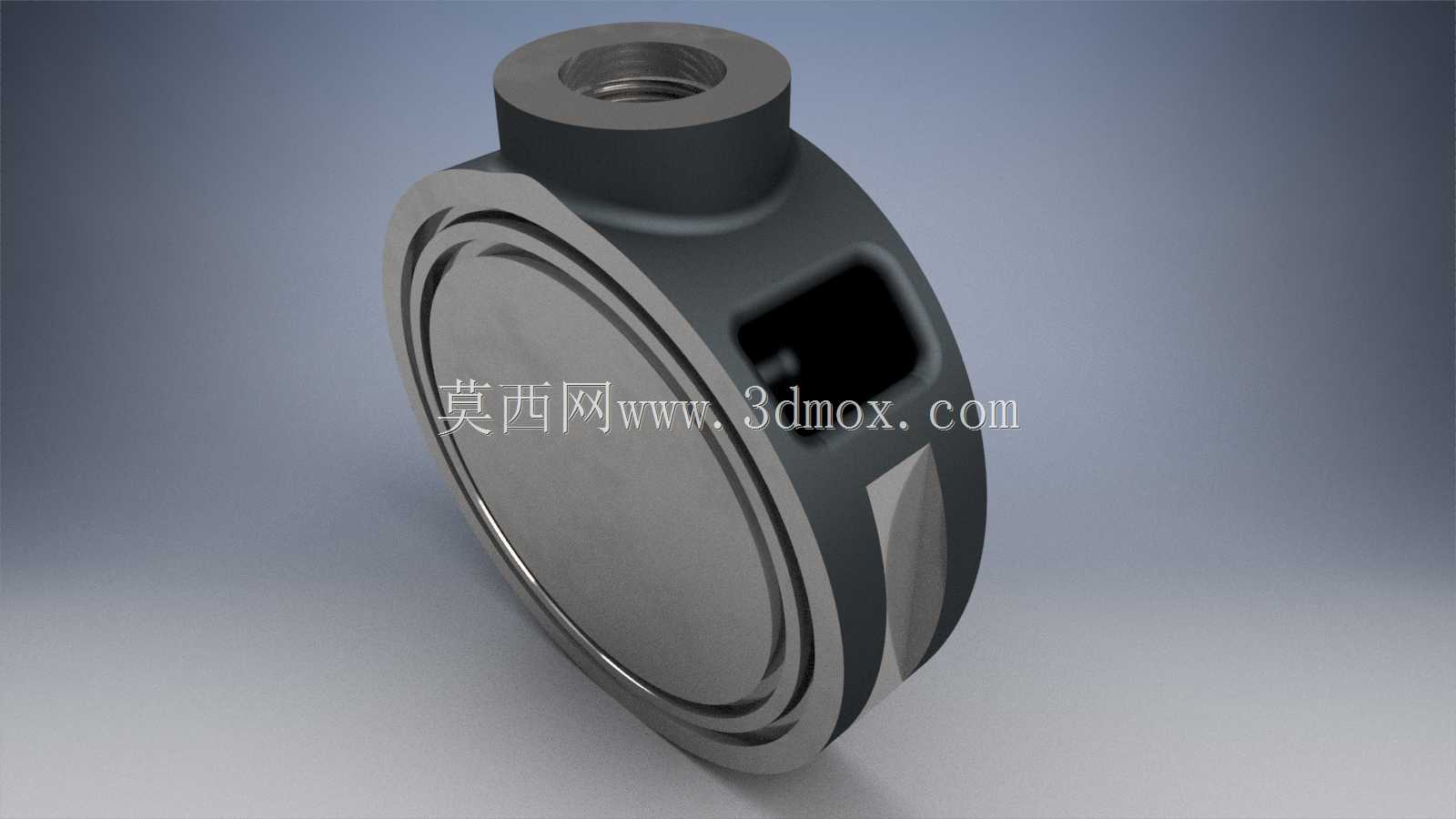

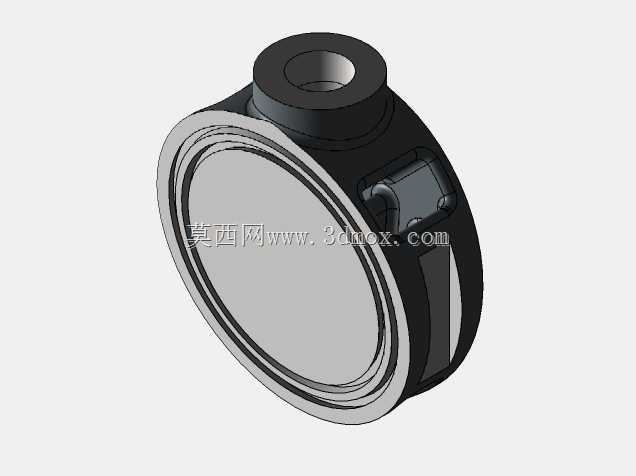

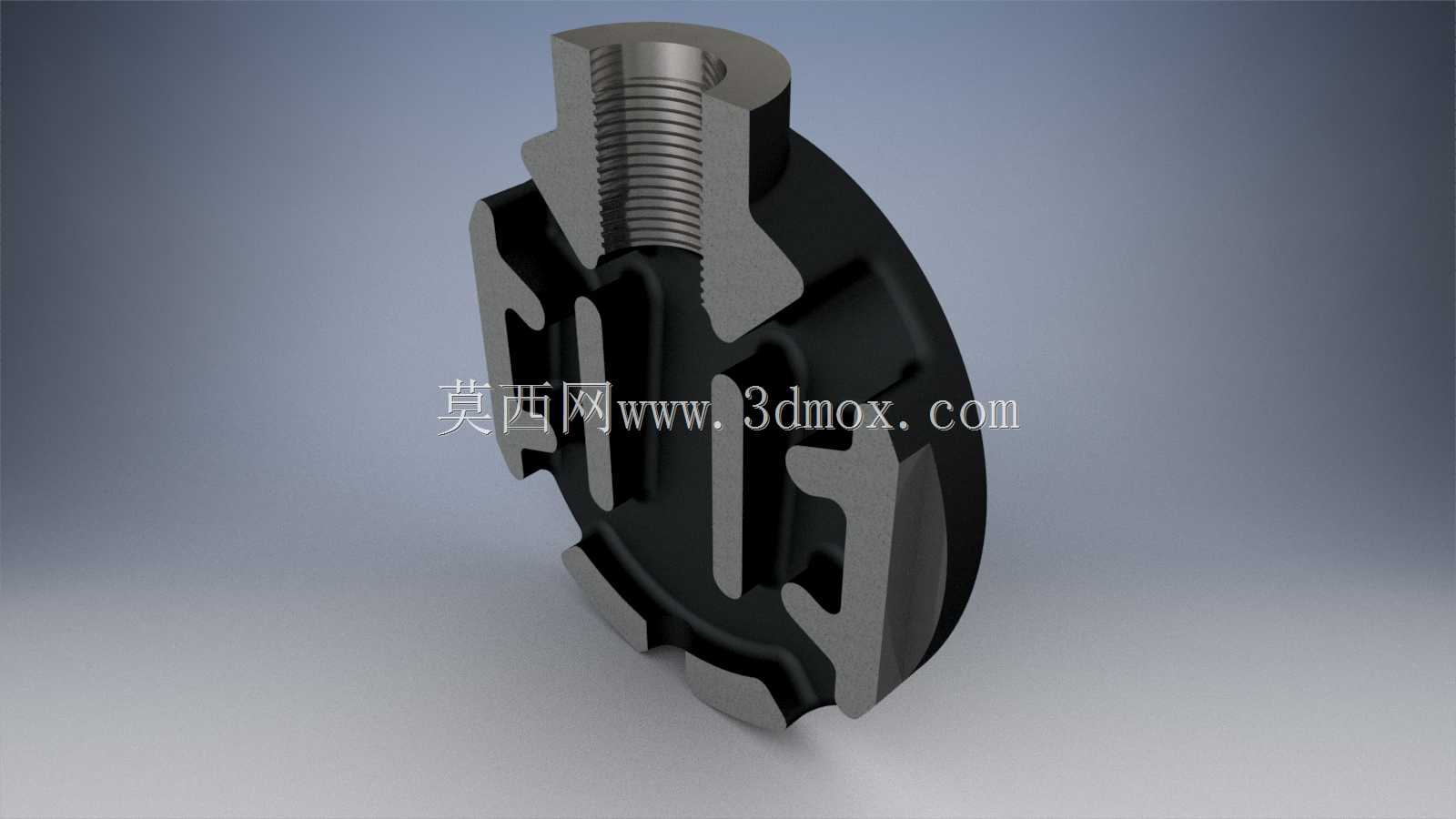

这款对夹式薄型承压壳体，主要应用在中小通径的工业流体管路系统中，适配低压工况下的流体通断、流量调节类阀组配套，常见于净水处理管网、小型化工助剂输送管线、暖通空调循环水支路这类安装空间紧凑的场景，相比传统法兰连接的同通径阀件壳体，它的轴向安装尺寸压缩了近40%，能有效节省管路排布的轴向空间，尤其适合集成阀岛、紧凑型管路模组的装配需求。从结构设计逻辑来看，壳体主体采用圆盘式对夹布局，主体圆形轮廓适配管路法兰的安装孔位匹配逻辑，安装时无需额外焊接连接法兰，直接通过两侧管路法兰的对夹锁紧即可完成固定，安装工序更简便，也减少了法兰焊接带来的形变误差风险。壳体顶部的内螺纹接口，用于适配阀杆驱动组件或者压力测取附件的安装，螺纹精度按照普通密封管螺纹的公差要求设计，装配时配合生料带或者密封垫圈即可实现接口处的静密封，避免流体从驱动接口处泄漏。壳体侧面预留的方形槽位，是为了内置密封组件或者阀瓣限位结构预留的安装空间，槽位的深度和边角圆角都做了适配加工，既保证内置零件的装配定位精度，也避免应力集中导致的壳体受压开裂问题。从安装边界来看，壳体的外圆直径比同通径管路法兰的密封面外径小2mm，安装时可以精准嵌入两侧法兰的密封面凹槽内，配合法兰垫片实现周向的径向密封，不需要额外加工定位止口；顶部螺纹接口的中心与壳体主体中心同轴度控制在0.1mm以内，保证后续装配的阀杆动作时不会出现偏磨，延长密封件的使用寿命。壳体的壁厚按照1.6MPa公称压力的承压要求做了等强度设计，主体圆盘区域的壁厚均匀，顶部螺纹接口处做了局部加厚处理，抵消螺纹加工带来的强度削弱，边角位置都做了R2以上的圆角过渡，避免压铸或者机加工过程中出现应力集中缺陷。在实际选型配套时，这款壳体可以适配蝶形阀瓣、梭式止回阀瓣等多种内置阀芯结构，只需要更换对应的内置密封件和阀芯组件，就能实现不同的流体控制功能，通用化程度较高，能减少下游阀件生产企业的壳体开模成本。
