高精度1:1比例绘图圆规三维结构设计

这款绘图圆规的三维结构设计，完全遵循1:1真实比例还原，覆盖所有微小零件与装配组件，可直接用于机械制图教学演示、文具产品结构研发、绘图工具精度校验等多个场景。在日常工程制图作业中，圆规是绘制标准圆弧、等分线段、量取尺寸的核心手动工具，广泛应用于机械设计绘图、建筑方案制图、工程测绘放样、学生几何作图等场景，其结构精度直接决定绘图作业的尺寸准确性。

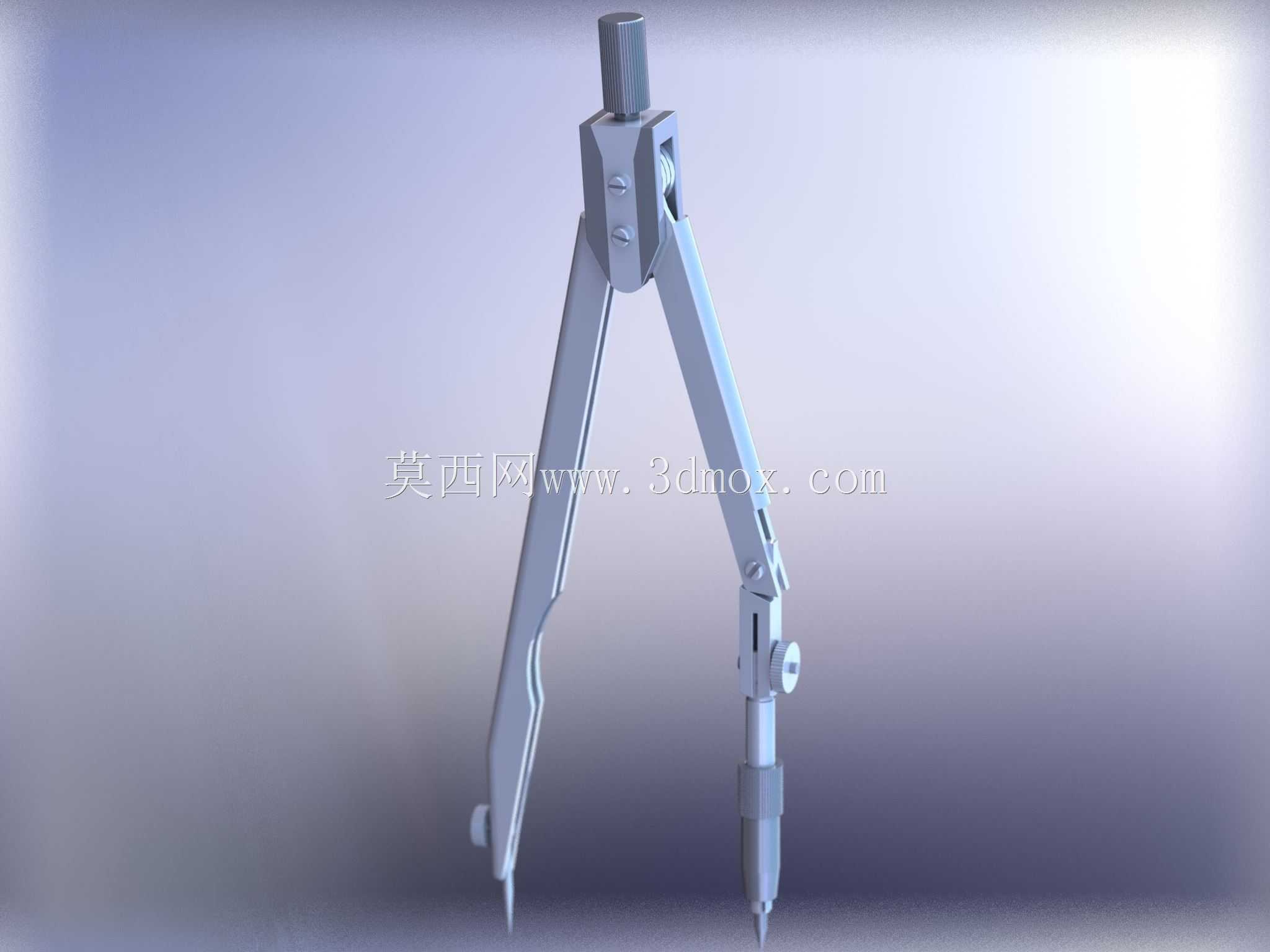

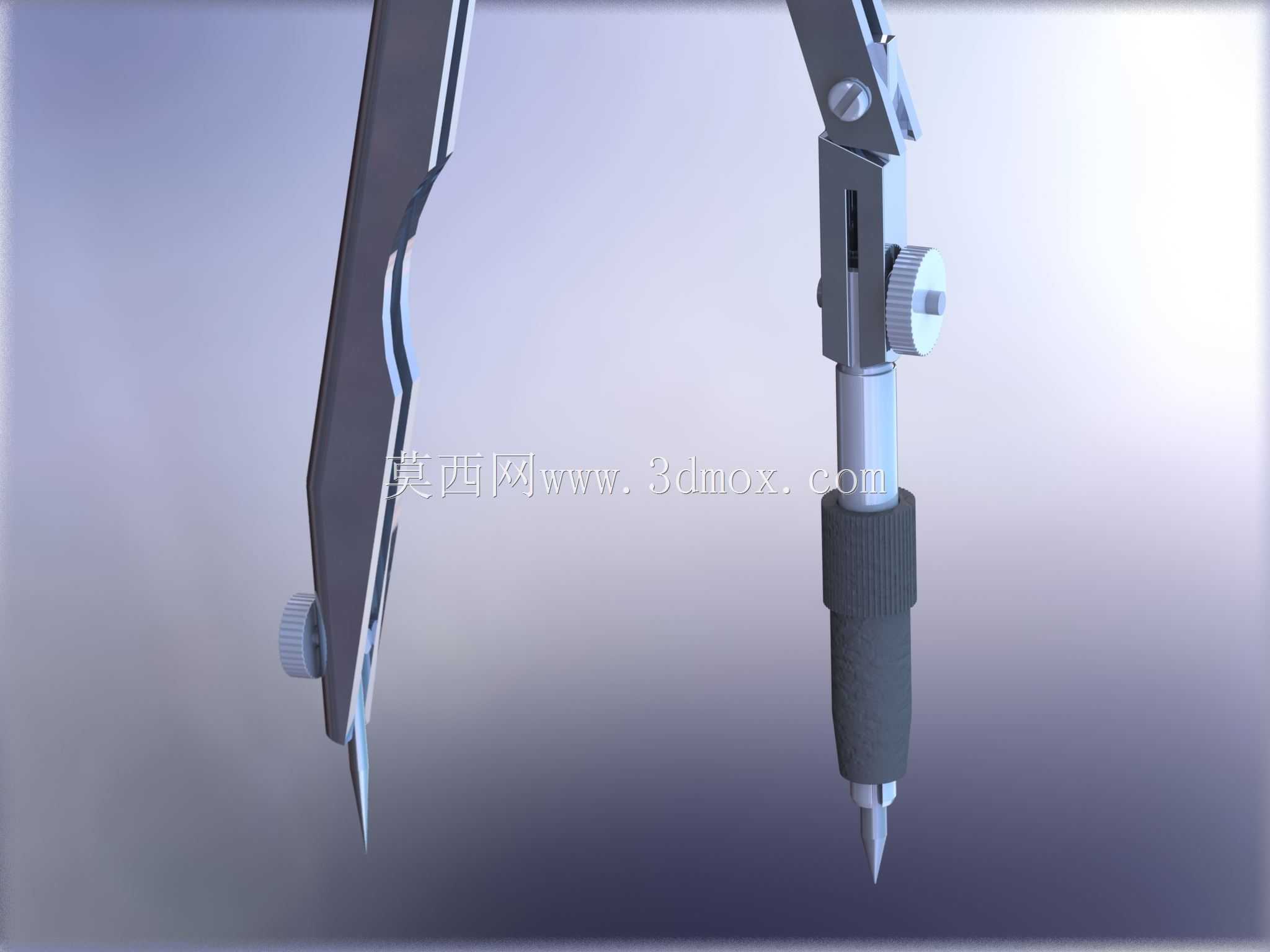

从功能特性来看，这款圆规采用经典铰接式双腿结构，其中一条支腿配置固定钢针，用于定位绘图圆心，作业时钢针尖端可扎入图板或绘图纸面，保证绘制过程中圆心位置不发生偏移；另一条支腿集成可替换笔夹结构，可适配铅笔芯、针管笔、鸭嘴笔等多种绘图笔头，满足不同线型、不同绘图介质的使用需求。支腿中部设置的微调旋钮与锁紧结构，可实现双腿开合角度的精细调节，调整到位后可通过锁紧结构固定开度，避免绘图过程中支腿滑移导致半径偏差，适配从毫米级小圆到数百毫米大圆的绘制需求。握持部位设置的防滑滚花纹理，可增大手指与工具的接触摩擦力，长时间绘图作业时不易打滑，提升操作稳定性。

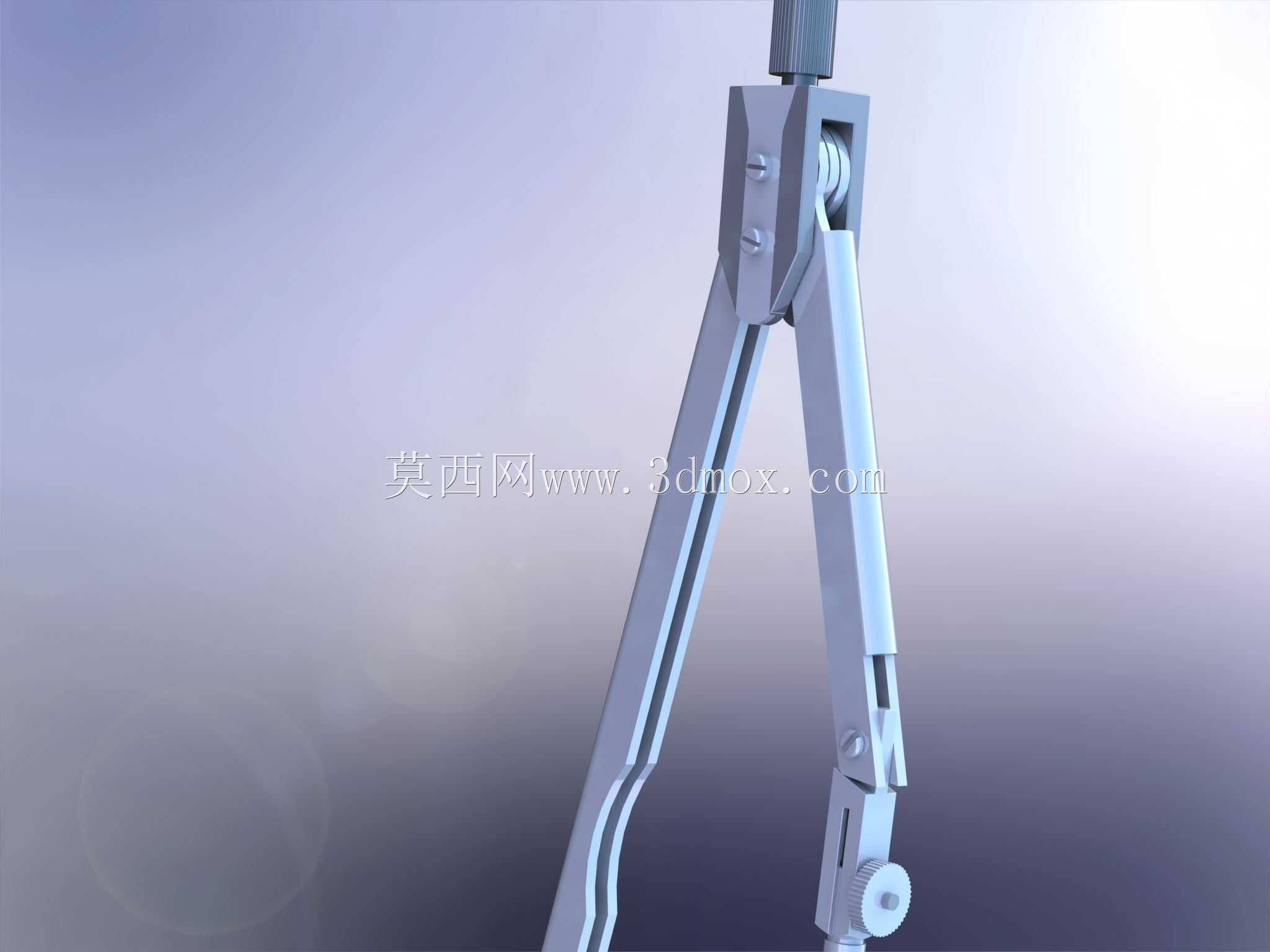

设计过程中，首先围绕绘图作业的实际操作逻辑拆解结构：铰接转轴处采用间隙配合设计，既保证双腿开合转动顺畅无卡滞，又不会出现旷量晃动，从根源上避免绘制圆弧时出现线条抖动、半径偏差的问题。钢针支腿与笔芯支腿的尖端在闭合状态下可完全对齐，保证半径量取的基准一致性，不会出现针尖与笔尖错位导致的尺寸误差。所有外露棱角均做小圆角钝化处理，避免使用过程中划伤操作人员或划破图纸。

从安装边界与尺寸适配来看，这款圆规收拢状态下的整体长度适配常规文具收纳盒的内部尺寸，可直接放入普通绘图工具套装的预留槽位，无需定制专用收纳空间。铰接部位的转轴采用标准小直径销轴连接，维修更换时可直接采用通用五金配件，无需定制特殊连接件。笔夹位置的锁紧螺钉采用标准规格，更换不同直径的绘图笔头时，无需额外工具即可手动调整锁紧力度，适配不同粗细的绘图耗材。钢针部位设置的可伸缩防护结构，非使用状态下可将针尖收回支腿内部，避免携带过程中针尖外露扎伤使用者或戳破其他文具。

整套模型完整还原了所有零件的装配关系，包括转轴处的垫片、微调旋钮的螺纹结构、笔夹的弹性压片、握持部位的防滑套等细小部件，可直接用于结构干涉检查、装配工艺模拟、产品开模前的结构验证，也可作为机械制图教学中装配体建模的典型案例，帮助初学者理解手动精密工具的结构设计逻辑与公差配合要求。
