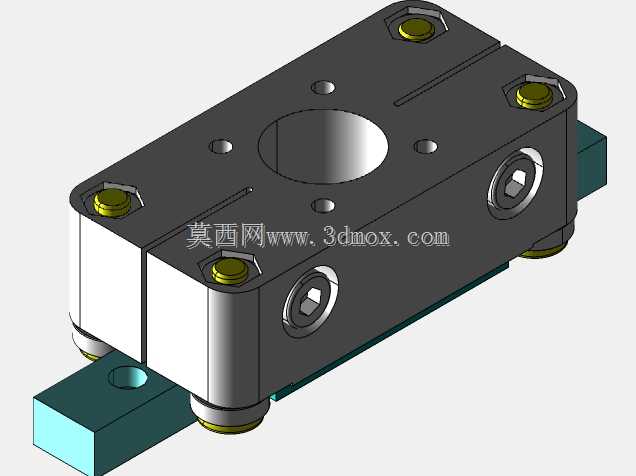

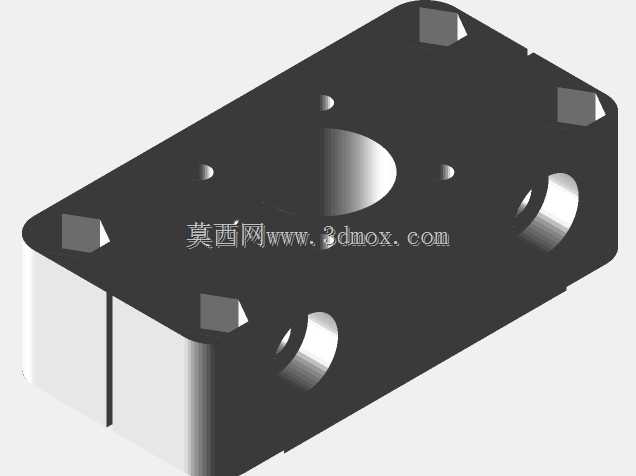

12毫米规格HIWIN仿制线性导轨升级结构

　　在桌面级FDM3D打印机的X/Y轴运动结构搭建中，不少从业者会选用成本较低的HIWIN仿制12mm线性导轨，这类导轨受加工精度限制，出厂普遍存在滑块与轨道间的配合间隙，打印过程中会表现为成型件表面出现规律性褶皱，不少新手会误判为皮带张紧度不足，反复调整皮带张力却无法解决问题，根源在于导轨副本身的预紧缺失。这套升级结构针对仿制导轨的间隙问题做了针对性优化，没有采用常规四轴承满装的滑块方案，而是选择单侧双轴承的布置形式，通过水平调节螺栓逐步顶紧轴承，让轴承外圈与导轨滚道保持稳定贴合，既消除了径向间隙，又不会因为预紧力过大造成滑块滑动阻力激增，实际测试中，单侧两颗轴承的支撑刚性已经能够满足桌面级设备的运动负载需求，

　　多余的预紧反而会加快导轨磨损、提升电机负载。结构设计上拆分了滑块基座、轴承安装座、锁紧组件几个模块，安装时先将轴承预装在对应安装位，再将滑块整体卡入导轨轨道，从侧方逐次拧动水平螺栓，每次转动1/4圈后手动滑动滑块检查阻力，直到滑块能够在自重下平稳沿轨道滑动、无横向旷量即可完成预紧，针对不同内径的配套轴承，结构做了适配调整，可分别适配d=5xD=10、d=5xD=11两种常用微型轴承，不需要额外修改安装孔位就能完成替换。安装边界上，这套升级滑块的整体安装孔位与原装12mm线性导轨滑块完全兼容，设备原有安装板不需要重新打孔加工，滑块总高度相比原装件增加量控制在2mm以内，不会造成原有运动行程的干涉，连接孔位的中心距与通用滑块保持一致，

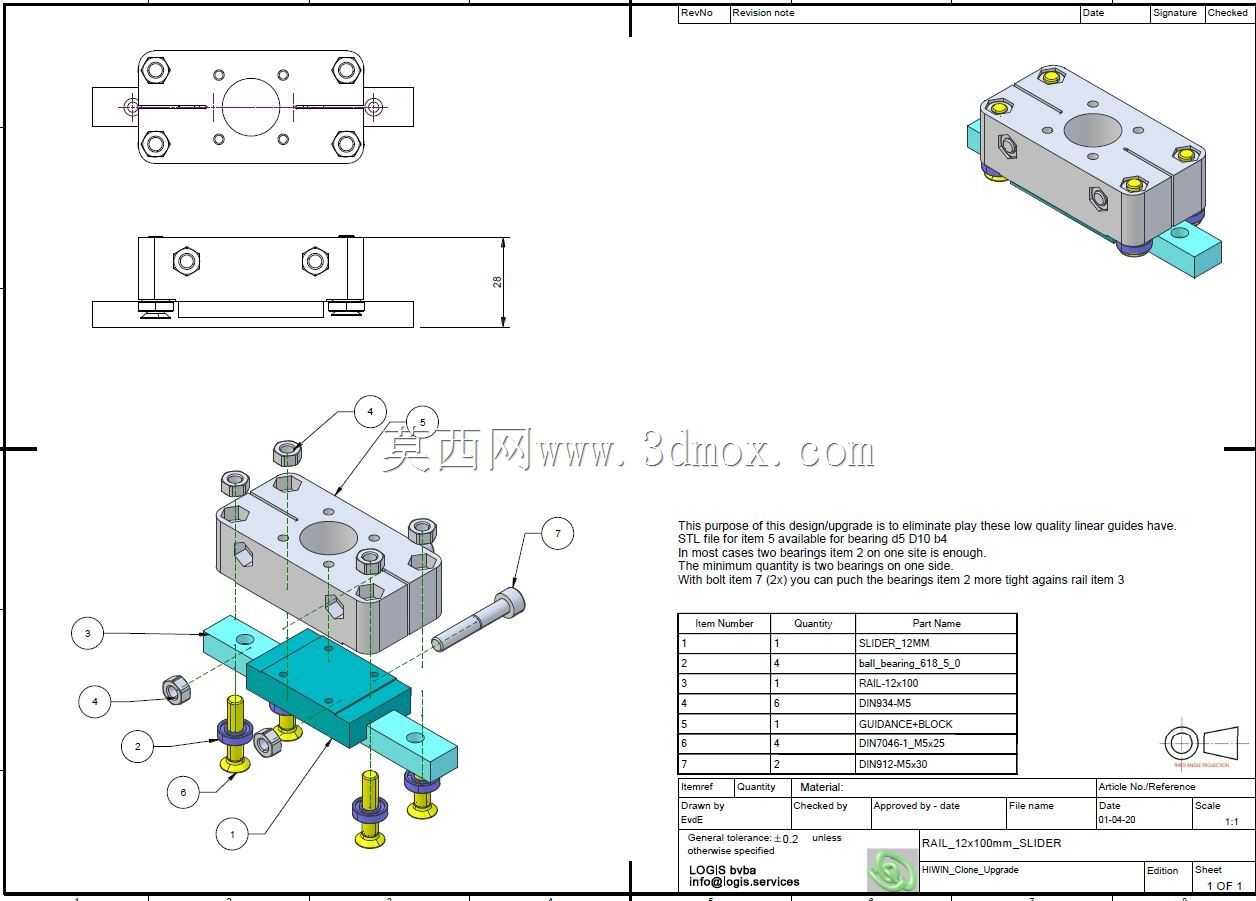

　　可直接替换现有设备上的间隙过大的旧滑块。实际应用场景中，除了桌面3D打印机，这类带预紧调节的线性导轨滑块也可用于小型数控雕刻机、自动化检测设备的轻载直线运动工位，相比高精度原装导轨成本更低，且间隙可调的结构能够在导轨出现磨损后重新调整预紧量，延长整套导轨副的使用寿命，不需要因为轻微磨损就整体更换导轨。结构的爆炸视图清晰标注了每个组件的装配关系，轴承通过轴销固定在安装座上，锁紧螺栓带有防松垫片，避免设备长时间运行后螺栓松动造成预紧力失效，滑块上表面的中心定位孔与侧边安装槽可适配不同规格的负载安装板，满足不同设备的安装需求。
