手压式清洁喷雾瓶结构设计

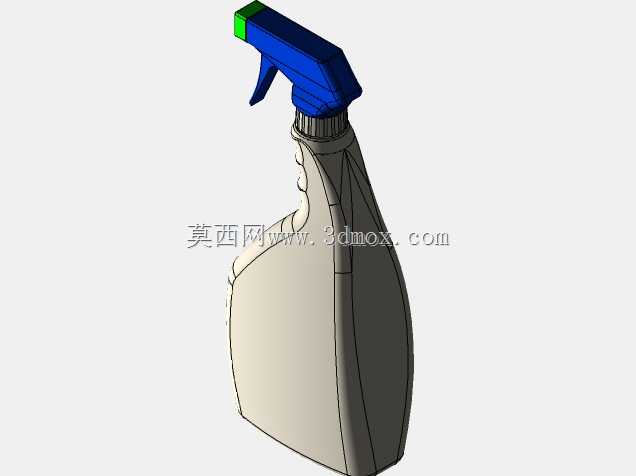

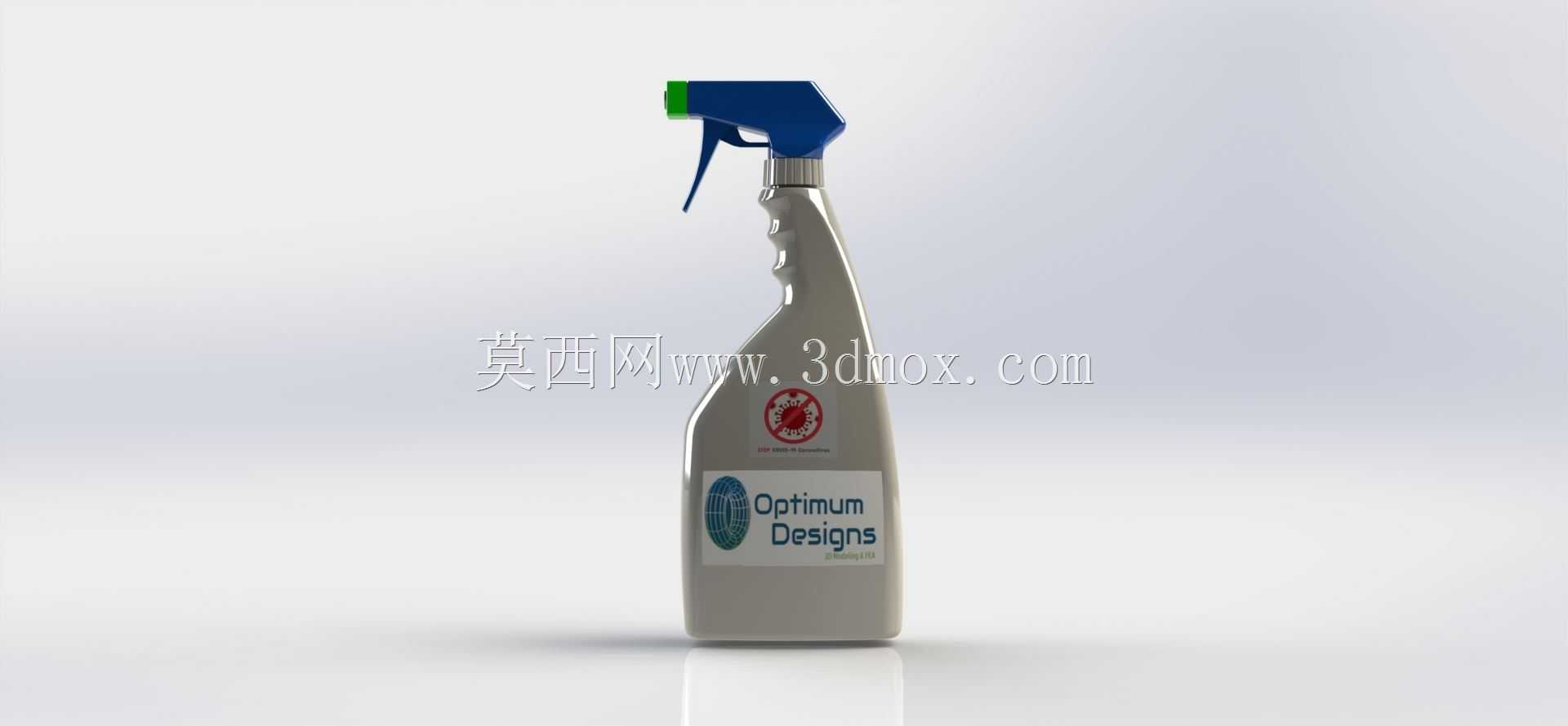

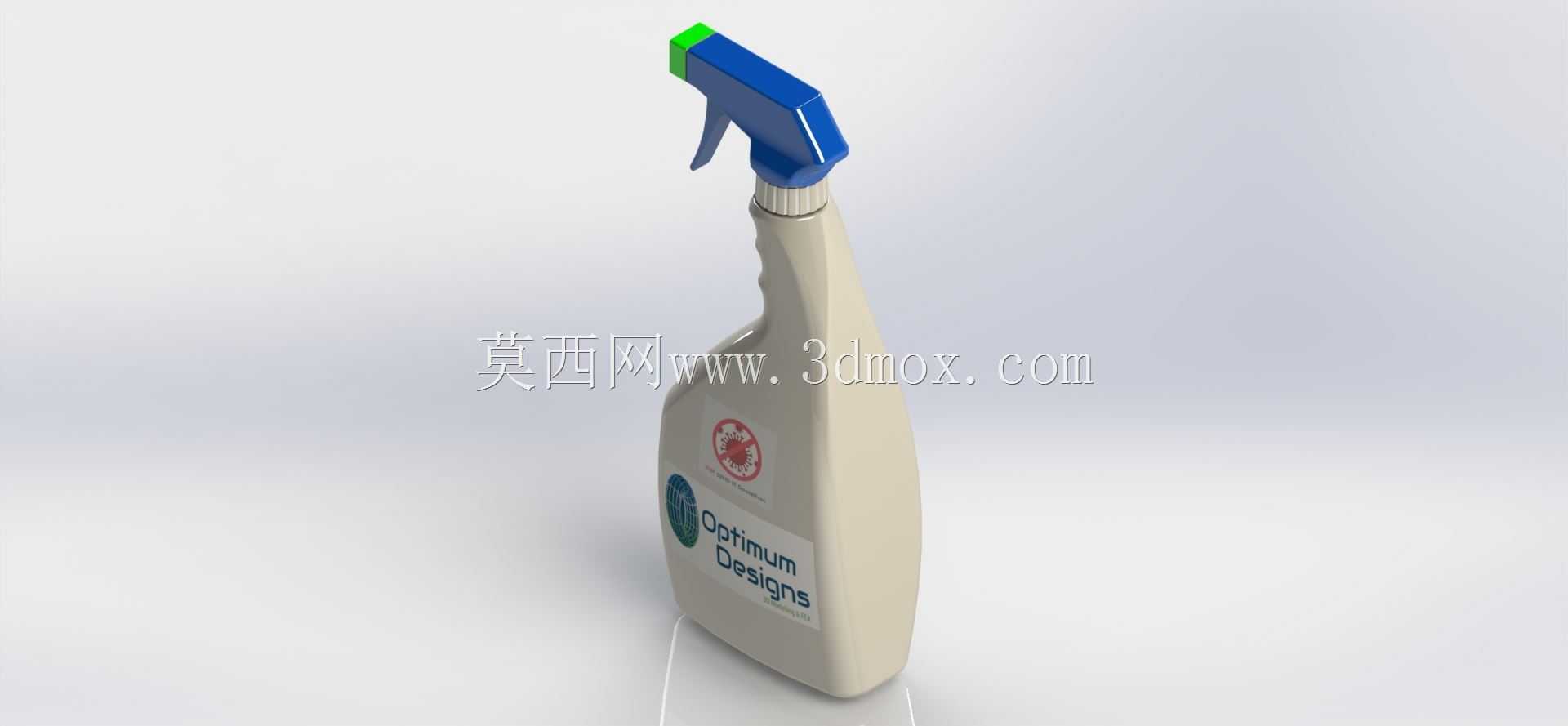

这款手压式喷雾容器的三维建模，完全围绕日化清洁场景的实际使用需求展开设计，日常家居清洁、商用保洁作业、消杀药剂分装等场景都能适配，使用者单手握持即可完成按压喷雾操作，无需额外辅助工具。设计初期先梳理了手持操作的人机边界，瓶身主体采用符合人体工学的弧面收腰造型，握持区域的截面周长控制在180mm以内，适配绝大多数成年人的手掌握持尺寸，瓶身壁厚均匀设置为1.2mm，适配常规吹塑成型工艺要求，避免成型过程中出现厚薄不均、局部缩痕的问题。喷头组件采用模块化拆分设计，蓝色按压扳机的转动行程设置为12mm，按压力度控制在15-20N区间，既保证单次按压能输出足量雾化液体，又不会因为按压力度过大造成长时间操作的手部疲劳；喷嘴处的绿色导流块做了15°的倾角设计，喷出的雾锥角稳定在60°左右，雾化颗粒直径控制在0.1-0.3mm区间，既不会因为颗粒过大在清洁表面形成流痕，也不会因为颗粒过细造成液体飘散浪费。瓶身与喷头的连接采用标准28mm口径的螺纹旋合结构，螺纹配合公差按照IT7级精度设置，旋合圈数为3圈，既保证密封性能不会出现漏液问题，又能方便使用者快速旋开加注液体。瓶身正面预留了80mm*120mm的标签粘贴平面，平面度公差控制在0.2mm以内，保证标签粘贴后不会出现翘边、气泡的问题，标签区域下方设置了内凹的容量标识位，可清晰标注额定盛装容量，避免超量加注造成的液体溢出。整个模型的装配边界控制严谨，喷头组件与瓶身装配后整体高度为260mm，瓶身最大宽度为95mm，厚度为60mm，可适配常规的清洁工具收纳格、置物架的存放尺寸，不会出现尺寸干涉问题。内部流道设计做了圆弧过渡处理，没有直角死角，避免长期使用后残留的清洁液干结堵塞流道，吸液管长度设置为距离瓶底内表面2mm，保证瓶内液体剩余量低于5ml时依然可以正常吸出，减少液体残留浪费。扳机位置做了防滑纹理设计，表面设置0.5mm高的条形凸纹，即使手部沾有水渍或者清洁液也不会出现打滑问题，提升操作稳定性。
