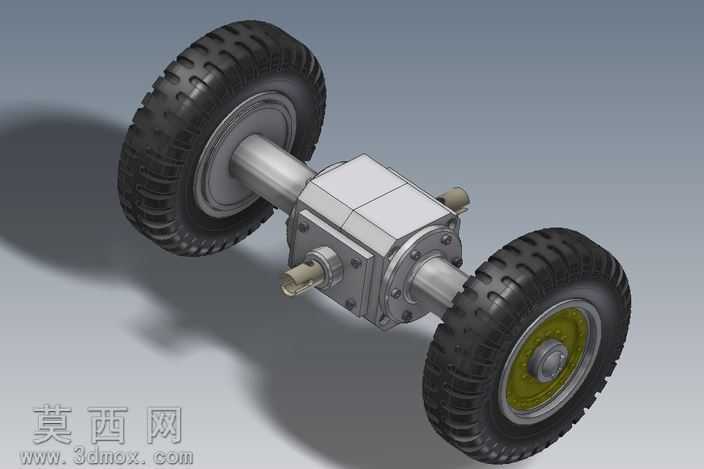

带差速器的卡车后桥驱动轮组结构

该作品为卡车后桥驱动轮组的三维建模设计，整体围绕差速传动核心结构展开，完整还原了小型载重车辆后桥的动力传递逻辑与装配关系。建模过程中首先对核心差速器壳体进行参数化绘制，通过拉伸、切除、阵列等特征构建壳体的安装孔位、轴承配合面与轴系对接结构，保证差速器壳体与两侧半轴套管的同轴度公差符合装配要求，壳体表面的加强筋结构通过放样特征实现，兼顾结构强度与轻量化的设计需求。两侧半轴采用阶梯轴结构建模，精准还原轴肩定位面、花键配合段与轮毂安装位的尺寸参数，确保半轴与差速器内部行星齿轮、外侧轮毂的装配无干涉。轮胎部分采用曲面建模方式，通过环绕阵列胎纹特征还原越野载重轮胎的防滑纹路结构，胎侧的弧度与轮毂的配合面做了贴合处理，轮毂部分还原了轮辐的加强结构与中心固定孔位，轮辋与轮胎的装配间隙控制在合理仿真范围内。差速器的输入轴端做了法兰连接结构建模，还原动力输入接口的安装孔位与定位止口，方便对接上游传动部件。渲染阶段采用金属材质赋予差速器壳体、半轴、轮毂部件，通过调整金属粗糙度参数区分铸铝壳体的磨砂质感与半轴加工面的光亮金属质感，轮胎采用哑光橡胶材质，调整漫反射参数还原橡胶的哑光吸光特性，场景采用柔和的环境光搭配定向主光源，投射出清晰的结构阴影，突出各部件的装配层次与结构轮廓。设计过程中优先保证传动结构的逻辑合理性，所有啮合部件、转动配合部件均做了干涉检查，确保差速器内部行星齿轮与半轴齿轮的啮合间隙、轴承位的配合尺寸符合机械设计规范，整体结构完整还原了后桥驱动轮组从动力输入到两侧车轮差速输出的完整传动路径，可作为车辆传动结构教学、小型模型车改装设计的参考三维模型，各部件均做了独立特征分组，方便后续拆解查看内部结构与修改参数。
