球形齿轮传动益智拼装结构设计

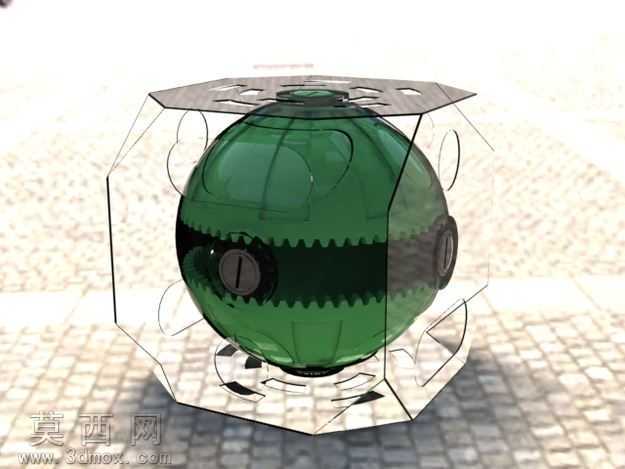

本作品为面向3D打印制作的运动类益智拼装结构，整体采用球形主体搭配多面透明外框的设计方案，建模阶段通过参数化设计完成各部件的精准尺寸匹配，确保拼装后各运动部件可顺畅实现传动动作。主体球形结构被拆分为上下两个半球壳体，半球衔接处设计有整圈内啮合齿圈结构，齿形参数经过反复校核，既保证传动啮合的顺畅度，也兼顾3D打印的成型精度要求，避免打印过程中出现齿形缺损、装配卡滞的问题。球身侧面设置有带一字槽的旋钮结构，旋钮与内部传动齿轮组同轴连接，转动旋钮时可通过内部齿轮传动带动两个半球产生相对转动，实现结构的解锁与锁止动作，还原益智拼图的核心操作逻辑。外框采用正六面通透的框架式设计，框架边缘做了圆角过渡处理，既避免3D打印后出现尖锐边角，也能在拼装完成后对内部球形结构形成防护，同时透明质感的材质设置可清晰展示内部齿轮传动的完整过程，直观呈现运动机构的运行原理。材质设置上，球形主体采用半透明深绿色哑光塑料材质，模拟3D打印光敏树脂的真实质感，表面添加细微的磨砂纹理提升真实感；外框采用高透明亚克力材质，设置合适的折射率与透光率，渲染时通过光线折射效果突出框架的通透属性；地面采用浅米色仿石砖材质，添加自然的纹理与轻微的粗糙度，搭配柔和的环境光与定向主光源，通过光影效果突出结构的层次感与立体感，清晰展现齿形细节、部件衔接缝隙与整体装配关系。设计过程中充分考虑3D打印的工艺特性，所有部件均做了最小壁厚校验，避免出现壁厚过薄导致的打印变形问题，同时将装配公差控制在合理范围，既保证拼装时的松紧度适中，也避免长期使用后出现部件松脱的情况。整体结构将机械齿轮传动原理与益智拼图的玩法相结合，兼具教学演示价值与动手拼装的趣味性，可作为机械原理教学的演示模型，也可作为3D打印爱好者的拼装制作项目。
