气动油缸全套结构设计工程图纸

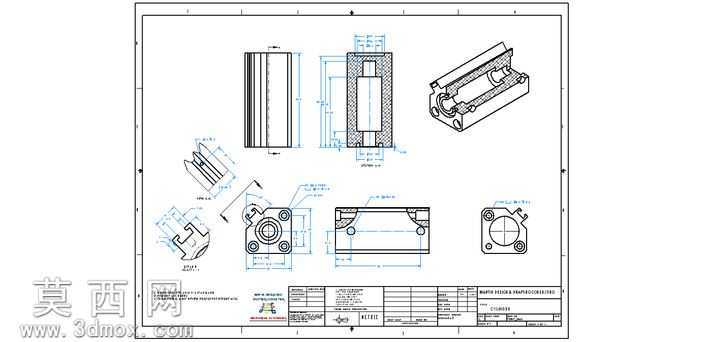

本套设计作品围绕气动油缸的完整结构展开三维建模与工程图绘制，建模过程严格遵循气动执行元件的设计规范，从核心零件到装配体逐一完成参数化构建。首先针对缸筒部分，依据气动传动的耐压、密封要求确定内外径尺寸、表面粗糙度与形位公差，建模时精准还原缸筒内壁的光滑配合面、两端的密封槽结构以及进出气口的螺纹连接特征，保证缸筒与端盖、活塞的配合精度符合气动元件的行业标准。其次完成活塞与活塞杆组件的建模，精准设计活塞上的密封圈安装槽、导向环定位结构，还原活塞杆的表面硬化处理对应的材质表现，同时匹配活塞与缸筒的间隙配合参数，确保往复运动的顺畅性与密封性能。端盖部分的建模涵盖前端盖与后端盖的所有结构特征，包括导向套安装位、缓冲结构、连接螺栓孔位、进出气通道，每一处尺寸都经过装配干涉校验，避免实际装配中出现部件碰撞、密封失效的问题。在完成所有单个零件建模后，按照实际装配逻辑完成总装配体的搭建，通过配合约束还原各零件的装配关系，模拟活塞的往复运动行程，校验运动过程中是否存在卡滞、干涉情况，同时完成爆炸视图的制作，清晰展示各零件的装配顺序与位置关系。工程图绘制部分严格遵循机械制图国家标准，布置了主视图、剖视图、局部放大图、轴测视图等多个视图，完整标注所有关键尺寸、公差配合、形位公差、表面粗糙度要求，同时绘制标题栏与明细栏，清晰标注各零件的名称、数量、材质信息。材质渲染阶段针对不同零件匹配对应的材质表现，缸筒与金属结构件采用阳极氧化铝合金或碳钢材质，密封件采用丁腈橡胶材质，活塞杆采用镀铬钢材材质，通过光影调整清晰展示各零件的结构特征与装配层次，整套设计完整覆盖气动油缸从零件设计到装配校验、工程输出的全流程，可直接用于生产加工参考、教学演示以及二次设计优化。
