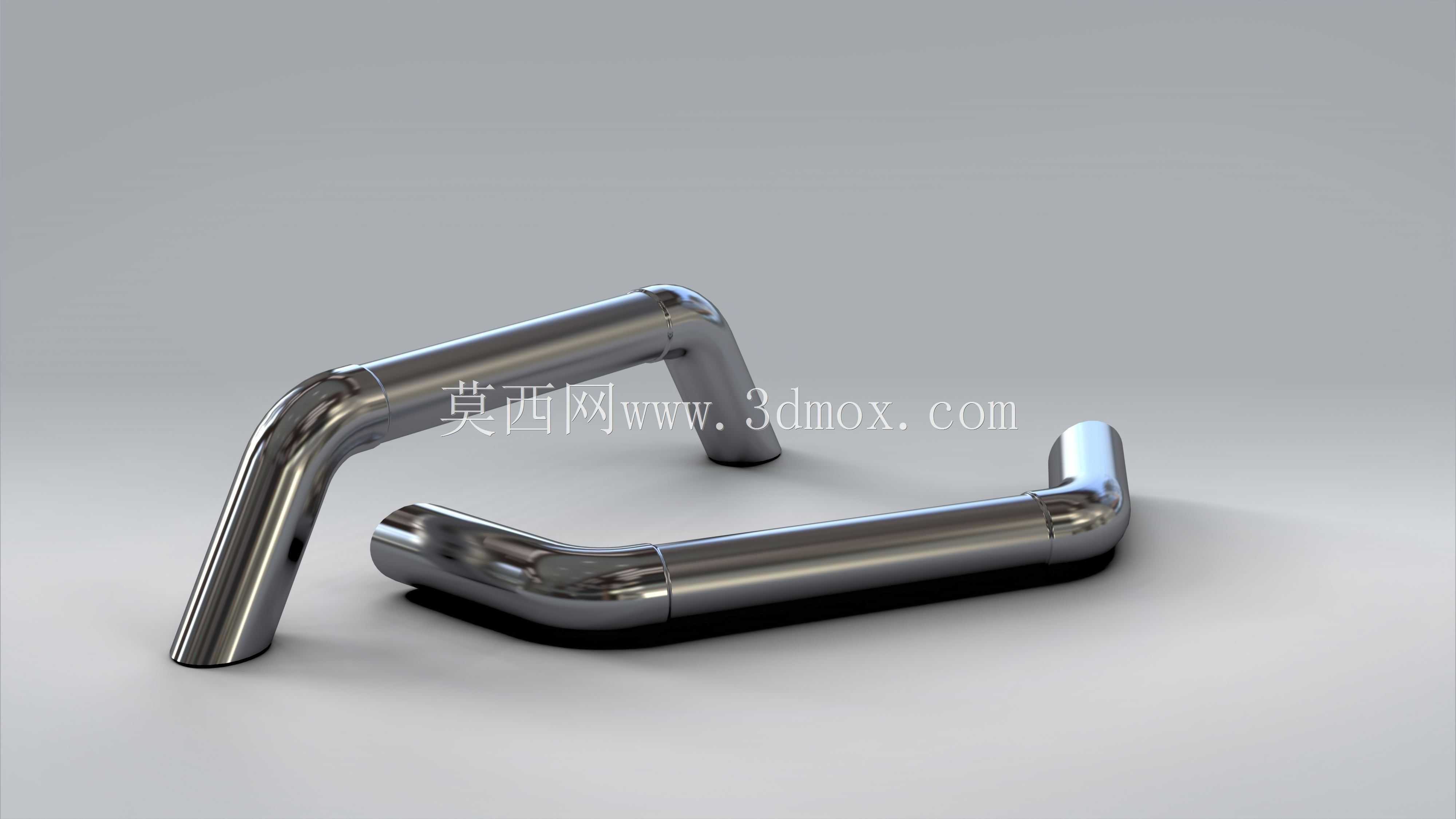

不锈钢弯管式工业设备拉手结构

　　这类弯管式金属拉手在工业场景中应用覆盖极广，从车间小型设备的防护门、工具箱柜体，到自动化生产线旁的安全防护栏检修门、各类检测仪器的侧开式舱门，再到商用厨房的不锈钢设备柜门、仓储重型货架的侧封板开启位，都能见到同结构构件的身影。不同于民用家具的小型拉手，工业场景下的这类拉手需要兼顾承重、抗形变、耐反复握持拉扯的性能，设计阶段首先要确定安装基面的边界条件：两个安装支脚的中心距需要匹配对应门板或舱体的预设安装孔位，支脚的垂直段长度要预留出足够的握持空间，避免操作人员戴劳保手套握持时指关节磕碰安装基面，常规适配场景下支脚突出安装面的高度会控制在35mm到50mm区间，既保证握持余量，也不会因为突出过多在车间通道旁形成剐蹭隐患。

　　结构上采用整根圆管弯折成型的方案，省去了多段拼接的焊缝打磨工序，弯折处采用大圆弧过渡，一方面避免直角弯折处的应力集中，在承受侧向拉扯力时不会在弯折位置出现断裂，另一方面圆弧过渡的表面没有清洁死角，在食品加工、制药类有卫生要求的设备场景下，不会积存油污或消杀残留。表面做镜面抛光处理，不仅是为了外观质感，更重要的是抛光后的金属表面粗糙度更低，在潮湿或者有弱腐蚀介质的车间环境中，不容易附着锈蚀介质，日常擦拭维护也更便捷。设计时还要考虑安装端的结构，支脚末端通常会加工内螺纹或者焊接固定螺柱，安装时从门板背面锁紧紧固件，不会在拉手握持面留下凸起的螺丝头，避免握持时划手，同时这种固定方式能让拉手和安装面贴合更紧密，

　　长期受拉扯力也不会出现松动移位。从受力角度看，这种U型双支点的结构，受力时载荷会均匀分散到两个安装点上，相比单支点的拉手承重能力提升数倍，单只拉手的静态承重可以达到50kg以上，完全满足重型设备舱门开启时的受力需求，哪怕操作人员用力拽拉开启卡滞的舱门，也不会出现拉手变形断裂的情况。在实际选型适配时，还要根据安装位的空间调整弯管的水平段长度，空间局促的小型设备舱门会选用短款水平段的规格，通道旁的大型防护门则会选用更长水平段的规格，方便操作人员在不同站位都能顺利抓握施力，部分需要频繁开合的工位上，还会在拉手的水平握持段套上防滑绝缘胶套，提升握持摩擦力的同时，也能在冬季低温环境下避免操作人员直接接触金属产生冰粘不适感。
