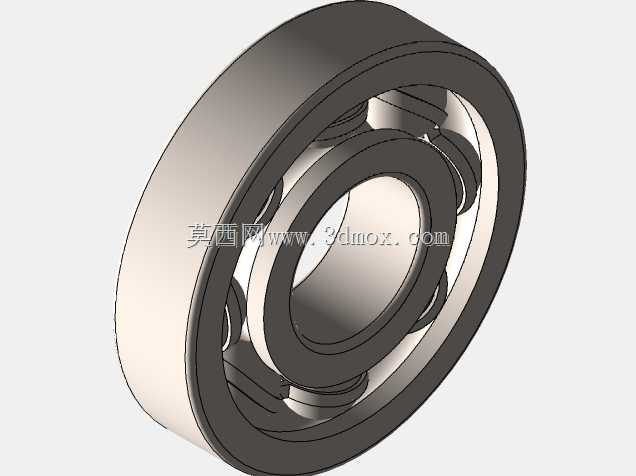

SKF6410型深沟球轴承结构设计

在各类旋转传动机构的设计选型中，支撑旋转轴系、降低运动摩擦阻力的轴承部件是核心基础零件，其中6410型深沟球轴承属于重载系列深沟球轴承，广泛应用在中等载荷、较高转速的轴系支撑场景中，涵盖工业电机输出端、输送机辊筒支撑、机床主轴辅助支撑、农用机械传动箱、通用减速机输入输出轴等常见工业场景，可同时承受径向载荷与一定比例的双向轴向载荷，在轴系出现少量安装对中偏差时，也能维持稳定的运转状态，不会出现卡滞或异常磨损加剧的问题。从结构设计来看，该轴承由内圈、外圈、钢球滚动体、冲压保持架四个核心部分组成，内圈与旋转轴采用过盈配合安装，随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道曲率略大于钢球半径，保证钢球滚动时的接触应力均匀分布；外圈与设备轴承座采用过渡或过盈配合，通常固定在机座结构上，内侧同样加工匹配的弧形滚道，为滚动体提供连续的滚动支撑路径。滚动体采用高精度轴承钢加工的球形钢球，沿滚道周向均匀排布，将内外圈之间的滑动摩擦转化为滚动摩擦，大幅降低轴系运转时的功率损耗与发热；冲压钢板保持架将相邻钢球均匀分隔，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内正常运动，在轴承非承载区还能对钢球起到一定的兜持作用，防止钢球脱落。从安装边界来看，该型号轴承的内圈内径为50mm，适配公称直径50mm的标准轴径，外圈外径为130mm，宽度为31mm，设计选型时需要在轴承座上预留对应尺寸的安装腔，同时要考虑轴承的轴向定位结构，通常内圈靠轴肩定位，外圈靠轴承座孔的挡肩定位，轴肩与挡肩的高度需要符合轴承安装尺寸标准，不能过高导致拆卸困难，也不能过低导致定位失效。建模过程中需要严格还原滚道的曲率参数、钢球的直径与排布数量、保持架的兜孔结构，保证模型的装配关系与实际产品完全一致，可直接用于设备的整机装配干涉检查、轴系刚度仿真分析、安装维护模拟等工作，不需要额外调整结构尺寸。在实际使用中，该类轴承通常采用脂润滑或油润滑，根据运转转速与工作环境温度选择适配的润滑方式，密封结构可根据需求选择开式、双面防尘盖或双面密封圈形式，开式结构适用于有定期润滑维护的闭式传动箱内，带密封的结构适用于不方便定期加注润滑脂、工作环境存在粉尘或水汽的场景，可有效阻挡外界杂质进入轴承滚道，延长轴承的实际使用寿命。
