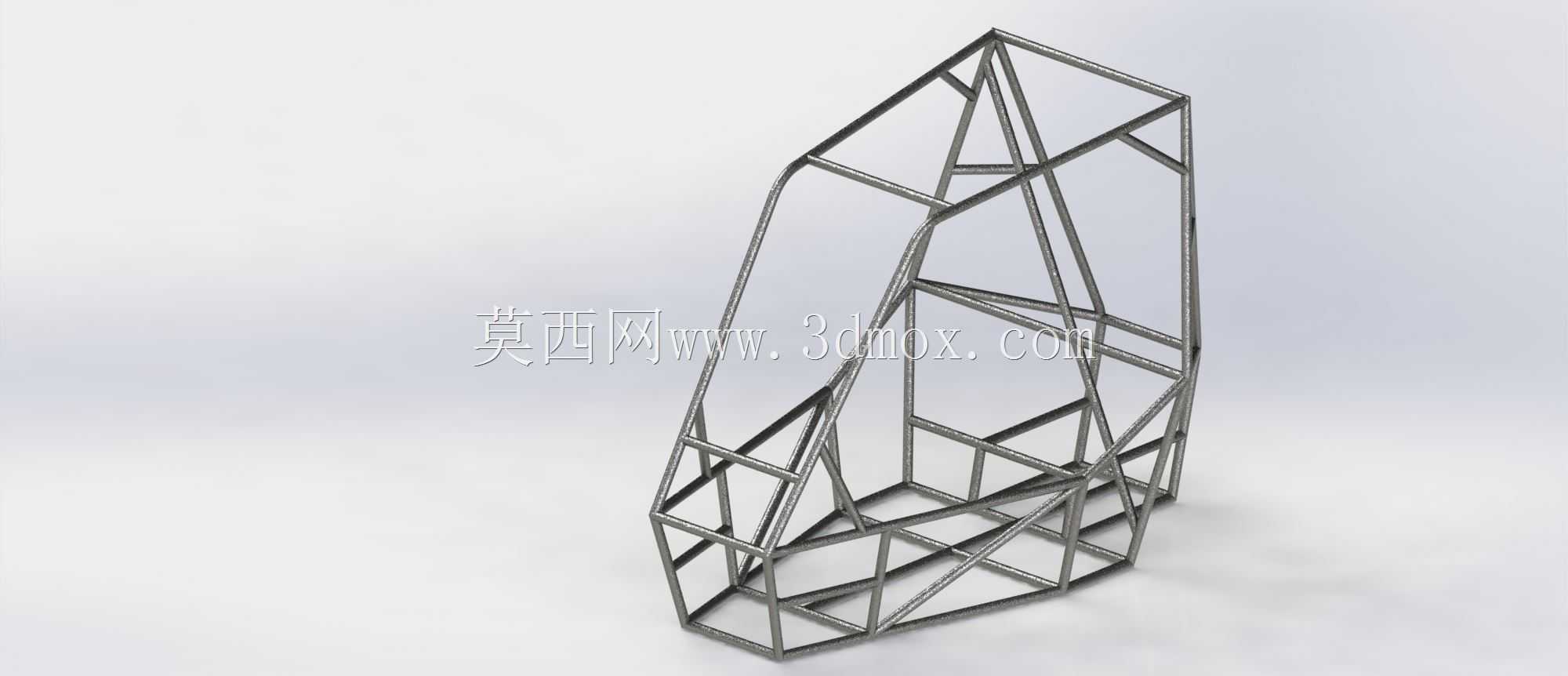

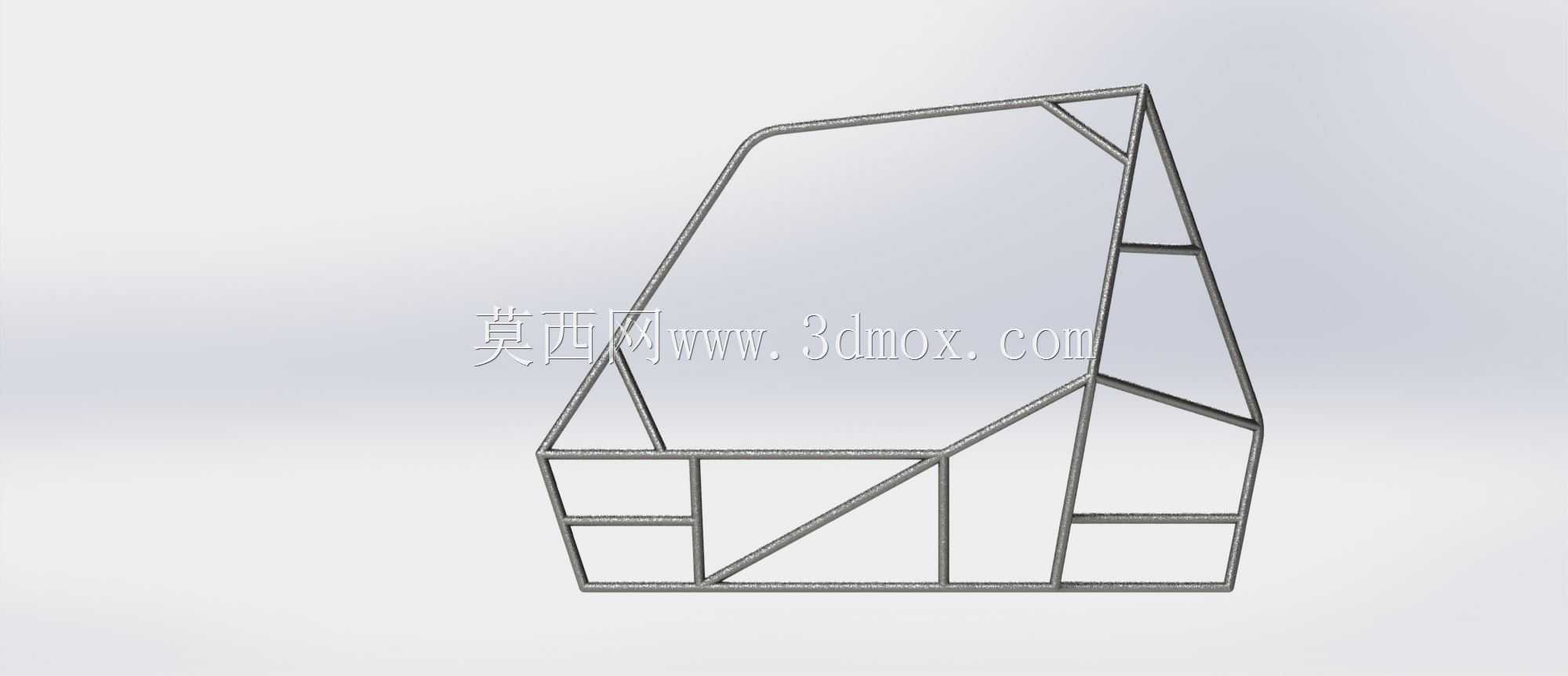

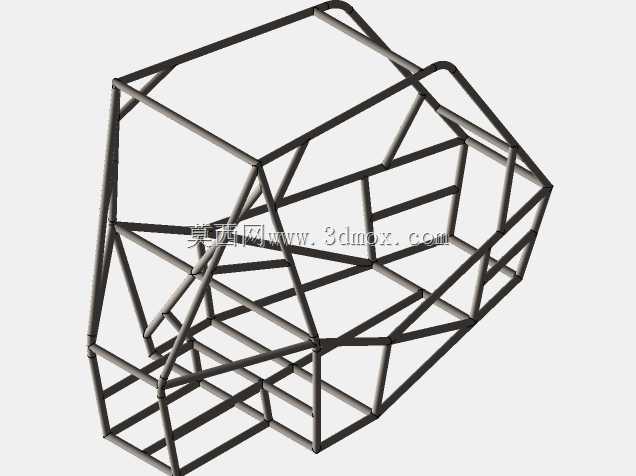

SAE baja赛事防滚保护架管架结构

这款管架结构是专为SAE baja越野赛事设计的防滚保护架，核心作用是在车辆发生翻滚、侧向碰撞、正面撞击等极端工况下，为舱内驾乘人员构建完整的生存空间，避免车身变形侵入乘员区域造成伤害，是越野赛车安全系统中最核心的承载防护构件。从实际赛事应用场景来看，baja赛事的行驶路况涵盖碎石坡、连续颠簸路、陡坡、泥地等复杂非铺装路面，车辆行驶过程中姿态失控概率远高于常规道路车辆，防滚架需要同时承受多方向的冲击载荷，还要兼顾整车轻量化要求，避免额外增加过多簧上质量影响车辆通过性与动力表现。设计过程完全遵循SAE baja赛事规则手册的强制要求，首先明确了乘员舱的核心边界：驾乘人员佩戴头盔后的头部轮廓、肩部、躯干、四肢的活动范围都被划入不可侵入区域，所有管梁的排布都绕开这个边界，同时在头部侧向、背部、髋部位置预留了缓冲层安装空间，避免刚性管梁直接接触乘员。管架整体采用空间桁架结构，主环、前环、侧边防撞梁、斜向支撑的排布经过载荷路径优化，主受力环采用大管径管材承担主要冲击载荷，斜向支撑采用三角稳定结构将单点冲击快速分散到整个架体，避免局部应力集中导致管梁断裂。从安装边界来看，架体底部预留了与车架主纵梁连接的安装支座点位，所有支座的贴合面都做了平面度适配，可直接通过螺栓连接或者焊接方式与底盘车架固定，架体前部预留了仪表台、转向机构的安装空间，侧部预留了安全带固定点、座椅安装支架的焊接点位，顶部预留了通风管路、赛事强制要求的防火装置安装位，不需要对架体做二次切割修改就能完成周边部件的装配。不同于常规民用车辆的内置防滚结构，这款管架直接作为整车的上部承载结构，车身覆盖件、悬架上支点的部分载荷也会通过架体传递，因此在悬架安装对应的管梁位置做了局部加强，增加了斜撑抵消越野行驶中传递上来的交变载荷，避免长期颠簸出现焊缝开裂、管梁变形的问题。管架的所有弯折位置都采用大圆弧过渡，避免小角度弯折造成管材应力集中，相邻管梁的连接节点都做了贴合切口设计，保证焊接时的焊缝长度足够，连接强度满足赛事的冲击测试要求，在车辆发生顶部触地翻滚时，顶部的交叉支撑结构可以将垂直冲击快速分散到前后主环，避免顶部塌陷侵入乘员舱。
